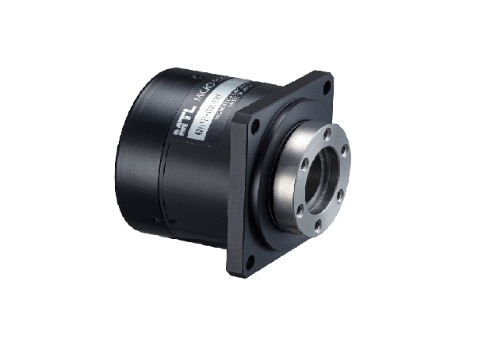

日本 MTL（Microtech Laboratory）MDH-6012 属于φ60 法兰系列中空轴直驱 DD 马达，以零背隙、角秒级定位、大扭矩密度、中空贯通布线为核心优势，专为半导体、机器人、光学检测等高端精密设备打造，是小体积、大扭矩、高精度驱动场景的理想选择。
一、核心规格参数（原厂标准）
1. 机械与尺寸
外径：φ60mm（标准法兰安装）
机身长度：37.5mm
中空孔径：φ20mm（线缆 / 气管贯通）
重量：约 480g
轴承：高刚性双列交叉滚子轴承
径向跳动：≤0.008mm
轴向承载：≥50N，径向承载：≥80N
2. 扭矩与转速
峰值扭矩（瞬时最大）：2.1N・m
连续额定扭矩：0.58N・m
最高转速：300rpm
额定转速：300rpm
转子惯量：约 65g・cm²
3. 编码器与精度（核心优势）
编码器类型：内置20 位高精度光学增量编码器マイクロテック・ラボラトリー
原始分辨率：500,000 P/R
4 倍频后分辨率：2,000,000 P/R（200 万脉冲 / 圈）
重复定位精度：≤±0.8 角秒（角秒级）
绝对定位误差：≤±1.0 角秒
线性度误差：≤±0.02%
信号输出：A+/A-/B+/B-/Z+/Z- 差分线驱动
响应频率：≥400kHz
4. 电气与环境
供电：DC24V ±10%
连续额定电流：1.7A
峰值电流：7.5A
工作温度：-10℃ ~ +60℃
抗振动：196m/s²（20G）
防护等级：IP10（标准），可定制 IP65
磁极数：16 极
二、核心技术特点
1. 零背隙直驱结构
采用无齿轮、无联轴器、无传动带的直驱设计，转子与负载直接刚性连接，彻底消除传统传动的背隙、回程误差与机械磨损，定位精度不受传动环节损耗，实现全生命周期精度稳定。
2. 2.1N・m 高扭矩密度（φ60 体积）
在 φ60mm 小体积内实现2.1N・m 峰值扭矩，依托高性能稀土永磁体 + 高密度绕组技术，扭矩密度远超同规格普通伺服与步进电机，低转速下输出大扭矩，低速平稳、无抖动、无 cogging（齿槽效应），适配精密旋转、分度、定位工况。
3. φ20mm 中空贯通设计
φ20mm 大中空孔径支持电机线缆、传感器线、气管、光纤等从中心贯通布线，解决设备内部布线杂乱问题，减少外部线缆干扰，提升设备整洁度与运动灵活性，特别适配机器人关节、旋转平台、晶圆台等需内部走线的场景マイクロテック・ラボラトリー。
4. 角秒级超高精度定位
内置 MTL 原厂20 位（200 万脉冲）光学编码器，配合高精度交叉滚子轴承与零背隙结构，重复定位精度达 ±0.8 角秒以内，可满足半导体光刻、晶圆对位、光学检测、精密测量等微米 / 亚微米级定位需求。
5. 高动态响应与稳定性
低转子惯量设计，小角度阶跃响应≤5ms
定位超调量≤0.1 角秒，无震荡、无过冲
正反转切换无回程误差，切换响应≤8ms
扭矩波动≤0.5%，全角度旋转平稳
6. 高刚性与长寿命
三、典型应用场景
MDH-6012 凭借小体积、大扭矩、中空布线、角秒级精度，广泛适配以下高端设备：
半导体设备：晶圆对位台、探针台、划片机、固晶机、封胶机旋转轴
机器人与自动化：协作机器人关节、SCARA 机器人第四轴、精密旋转夹爪、自动化分度盘
光学检测仪器：高精度检测转台、光谱仪旋转台、3D 轮廓仪、视觉检测旋转平台
3C 电子制造：精密点胶机、贴合机、激光打标机、FPC 柔性电路检测平台
医疗与精密仪器：手术机器人关节、光学诊疗设备、精密分析仪器旋转驱动
航空航天与精密制造：航空仪表检测台、微型精密转台、高精度角度标定装置
