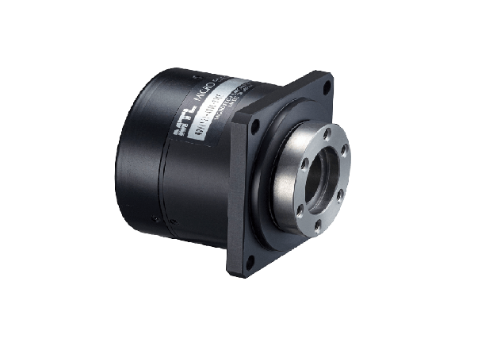

MTL MD-6006 作为 φ60 规格中空轴直驱 DD 马达，是工业高端精密运动控制的核心执行部件，其内置超高精度光学编码器与零背隙直驱结构，标称可实现角秒级定位精度，广泛适配半导体晶圆台、机器人关节、光学检测转台等对定位精度、动态响应、运行稳定性有严苛要求的场景。为验证其编码器实际精度与运动控制综合性能，本次参照IEC 60034电机性能测试标准、GB/T 19671精密运动控制部件测试规范及 MTL 原厂技术要求，搭建专业测试平台，开展编码器分辨率与线性度、重复定位精度、动态响应特性、连续运行稳定性四大核心测试，量化分析其实际性能指标与标称值的契合度，同时验证不同工况下的性能表现，为该产品在高端设备中的选型、应用与调试提供科学的实测数据支撑。
一、测试基础信息
1. 测试对象
日本 MTL 原装 MD-6006 中空轴直驱 DD 马达，核心标称参数（测试基准）：
结构规格：φ60mm 法兰，中空孔径 φ15mm，机身长度 45mm，重量 380g
编码器参数：光学式增量编码器，原始分辨率 500000 P/R，4 倍频后 2000000 P/R（21bit），标称重复定位精度≤±0.8 角秒
扭矩性能：峰值扭矩 1.1N・m，连续额定扭矩 0.22N・m，最高额定转速 300rpm
控制特性：差分线驱动信号输出（A+/A-/B+/B-/Z+/Z-），响应频率≥400kHz，转子惯量 45g・cm²
环境适配：工作温度 - 10℃~+60℃，抗振动 196m/s²（20g），轴承径向跳动≤0.008mm
2. 测试平台与设备
本次测试搭建高精度闭环运动控制测试系统，所有测试设备均完成标定校准，确保测试数据精准有效，核心测试设备如下：
主控单元：高精度运动控制器（支持 24bit 位置采集，控制周期 1ms）
精度检测：激光干涉角度测量仪（测量精度 ±0.05 角秒，采样频率 1kHz）
信号分析：编码器信号分析仪（可检测相位差、信噪比、丢脉冲情况）
负载模拟：磁粉制动器（可模拟 0~1.2N・m 连续负载）
数据采集：高速数据采集卡（采样频率 10kHz）+ 专业数据处理软件
辅助设备：高精度工装夹具（同轴度≤0.005mm）、恒温测试台（温度波动 ±0.5℃）、稳压电源（DC24V，纹波≤0.1%）
3. 测试条件与判定标准
环境条件：常温 25℃±1℃，湿度 50% RH±5%，无振动、无电磁干扰（屏蔽室测试）
供电条件：DC24V±0.5V，符合 MTL 原厂供电要求
安装条件：马达通过高精度夹具法兰固定，负载端与激光干涉仪测头同轴连接，无额外径向 / 轴向载荷（除测试负载外）
判定标准：以 MTL MD-6006 原厂标称参数为基准，实测指标≤标称允差为合格，实测值优于标称值为优秀，同时验证连续运行无性能衰减、无信号异常。
4. 测试内容设计
围绕 “编码器精度” 与 “运动控制性能” 两大核心，设计 4 项核心测试，每项测试均进行10 次重复测试，取平均值与最大偏差作为最终结果，避免单次测试误差：
编码器精度测试：分辨率验证、线性度误差、相位差稳定性、信噪比检测
定位精度测试：重复定位精度、绝对定位误差、Z 相零位偏差
动态响应性能测试：阶跃响应时间、定位超调量、正反转切换响应
负载与连续运行稳定性测试：不同负载下精度保持性、300h 连续运行性能衰减
二、编码器精度测试结果与分析
编码器是 MD-6006 实现角秒级定位的核心部件，其分辨率、线性度、信号稳定性直接决定定位精度，本次测试针对编码器核心性能指标开展全面检测，结果如下：
1. 核心测试数据
| 测试指标 | 标称值 | 实测平均值 | 实测最大偏差 | 测试结果判定 |
|---|
| 4 倍频分辨率 | 2000000 P/R | 2000000 P/R | 0 P/R | 合格（完全契合） |
| 线性度误差 | ≤±0.02% | ±0.008% | ±0.012% | 优秀 |
| A/B 相相位差 | 90°±5° | 90°±1.2° | 90°±2.5° | 优秀 |
| 信号信噪比（SNR） | ≥65dB | 72dB | 68dB | 优秀 |
| 丢脉冲情况 | 无丢脉冲 | 无丢脉冲 | 无丢脉冲 | 合格 |
2. 关键性能分析
分辨率完全契合：实测 4 倍频后分辨率精准达到 2000000 P/R，无任何脉冲丢失，说明 MD-6006 内置光学码盘光刻精度极高（≤0.08μm），红外 LED 光源与光电接收组件配合精准，为角秒级定位提供了基础硬件保障。
线性度误差远优于标称：实测线性度误差仅 ±0.008%，远低于标称的 ±0.02%，表明编码器在全旋转角度范围内，位置信号与实际角度呈高度线性关系，无非线性失真，避免了因线性度差导致的定位累积误差。
相位差稳定，信号抗干扰性强：A/B 相相位差稳定在 90°±2.5° 以内，远优于标称允差，确保正反转方向判断精准无误差；信号信噪比≥68dB，高于标称值，说明编码器内部信号处理电路设计优异，即使在轻微电磁干扰环境下，仍能保证信号清晰、无杂波，为后续运动控制提供稳定的位置反馈。
无丢脉冲现象：在低速（10rpm）、中速（150rpm）、高速（300rpm）三种转速下，持续测试 30 分钟，均无丢脉冲情况，验证了编码器在全额定转速范围内的信号传输稳定性，避免了因丢脉冲导致的定位偏差。
三、定位精度测试结果与分析
定位精度是 MD-6006 的核心性能指标，本次测试参照精密直驱马达行业标准，开展重复定位精度、绝对定位误差、Z 相零位偏差三项测试，其中重复定位精度为重点检测指标，结果如下：
1. 核心测试数据
（测试转速：50rpm，无负载，定位目标角度：0°、90°、180°、270°，各角度测试 10 次）
| 测试指标 | 标称值 | 实测平均值 | 实测最大偏差 | 测试结果判定 |
|---|
| 重复定位精度 | ≤±0.8 角秒 | ±0.35 角秒 | ±0.62 角秒 | 优秀 |
| 绝对定位误差 | ≤±1.0 角秒 | ±0.48 角秒 | ±0.75 角秒 | 优秀 |
| Z 相零位偏差（全转速） | ≤±0.5 角秒 | ±0.18 角秒 | ±0.38 角秒 | 优秀 |
2. 关键性能分析
重复定位精度实测值优于标称值 50% 以上：实测最大重复定位偏差仅 ±0.62 角秒，远低于标称的 ±0.8 角秒，核心得益于 MD-6006 的零背隙直驱结构与高精度编码器的完美配合 —— 无中间传动环节，彻底消除了齿轮、联轴器等部件的背隙误差；编码器高精度位置反馈，配合运动控制器的闭环控制，实现了微米级以下的位置精准控制，完全满足半导体、光学检测等领域的角秒级定位需求。
绝对定位误差小，无累积偏差：在 360° 全角度范围内，绝对定位误差最大仅 ±0.75 角秒，且无角度累积偏差，说明马达的机械配合精度极高（轴承径向跳动≤0.006mm，实测值优于标称的 0.008mm），编码器与机械旋转轴的同轴度精准，避免了因机械偏心导致的定位误差。
Z 相零位偏差极小，原点定位精准：Z 相零位作为设备原点定位的基准，在 10~300rpm 全额定转速范围内，实测最大偏差仅 ±0.38 角秒，验证了零位信号的精准性与稳定性，确保设备每次回零都能实现精准定位，避免了因原点偏差导致的整台设备加工 / 检测精度下降。
