电商MRO供应链日本MITSUBISHI三菱通讯模块FX3U-485-BD

货号: FX3U-485-BD

库存: 紧张

品牌: 日本mitsubishi三菱

电询

简介

核心基础参数参数项具体规格备注型号FX3U-485-BDRS-485 通讯扩展板适用 PLCFX3U 系列、FX3UC-32MT-LT (-2)仅适配指定机型，不可用于其他 FX 系列占用 I/O 点数0 点不占用主机输入输出点数通信方式半双工、双向通信支持 RS-485/RS-422 标准传输标准符合 RS-485/RS-422 规范…

分类: 工控类, 日本mitsubishi三菱,

产品详情

核心基础参数

参数项	具体规格	备注
型号	FX3U-485-BD	RS-485 通讯扩展板
适用 PLC	FX3U 系列、FX3UC-32MT-LT (-2)	仅适配指定机型，不可用于其他 FX 系列
占用 I/O 点数	0 点	不占用主机输入输出点数
通信方式	半双工、双向通信	支持 RS-485/RS-422 标准
传输标准	符合 RS-485/RS-422 规范	差分信号传输，抗干扰能力强
最大传输距离	50m（屏蔽双绞线）	线缆质量与环境会影响实际距离

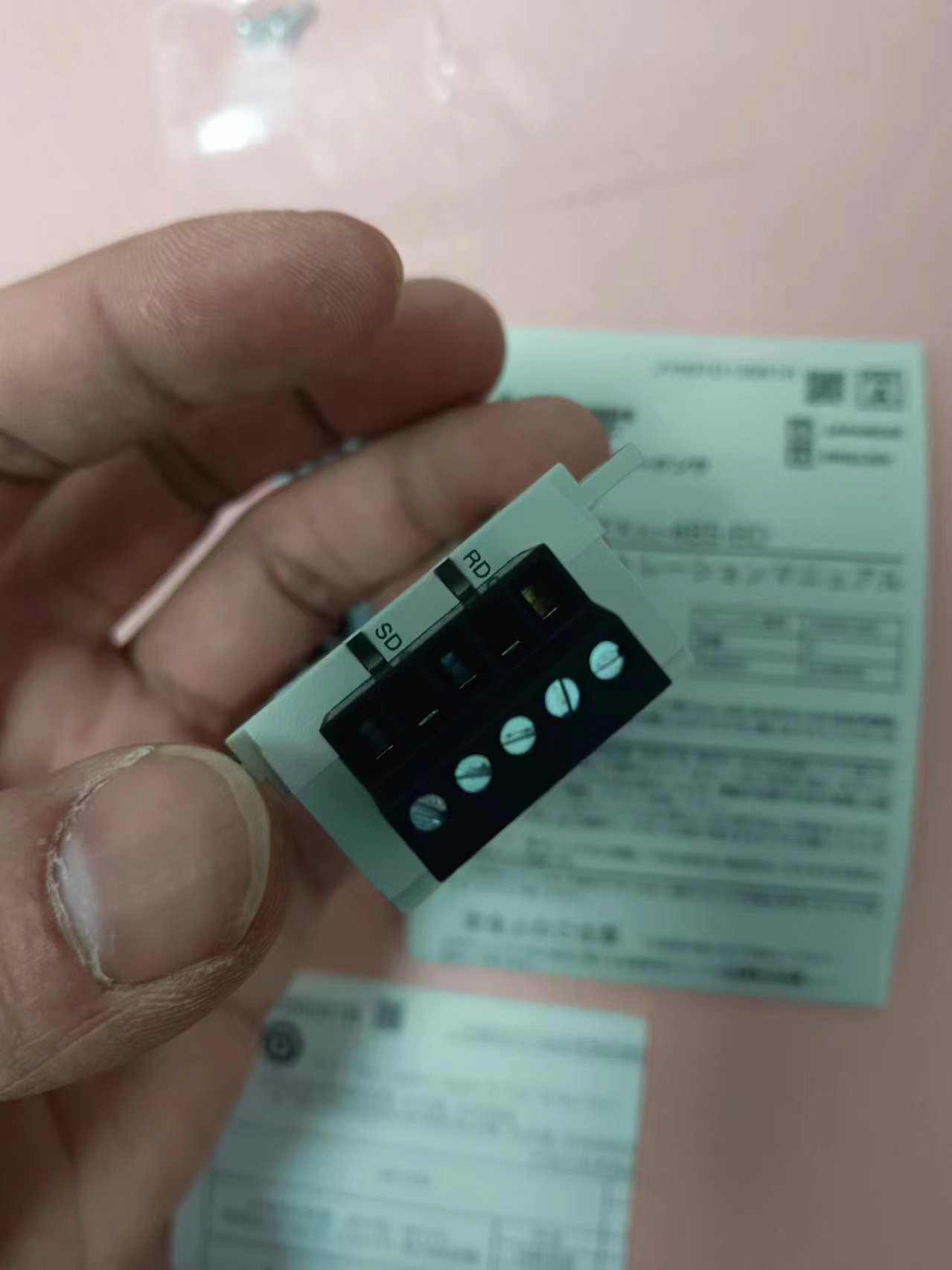

连接方式	欧式端子台	接线便捷，适配工业现场布线
绝缘方式	非绝缘（通信线与 CPU 之间）	需注意接地与抗干扰设计

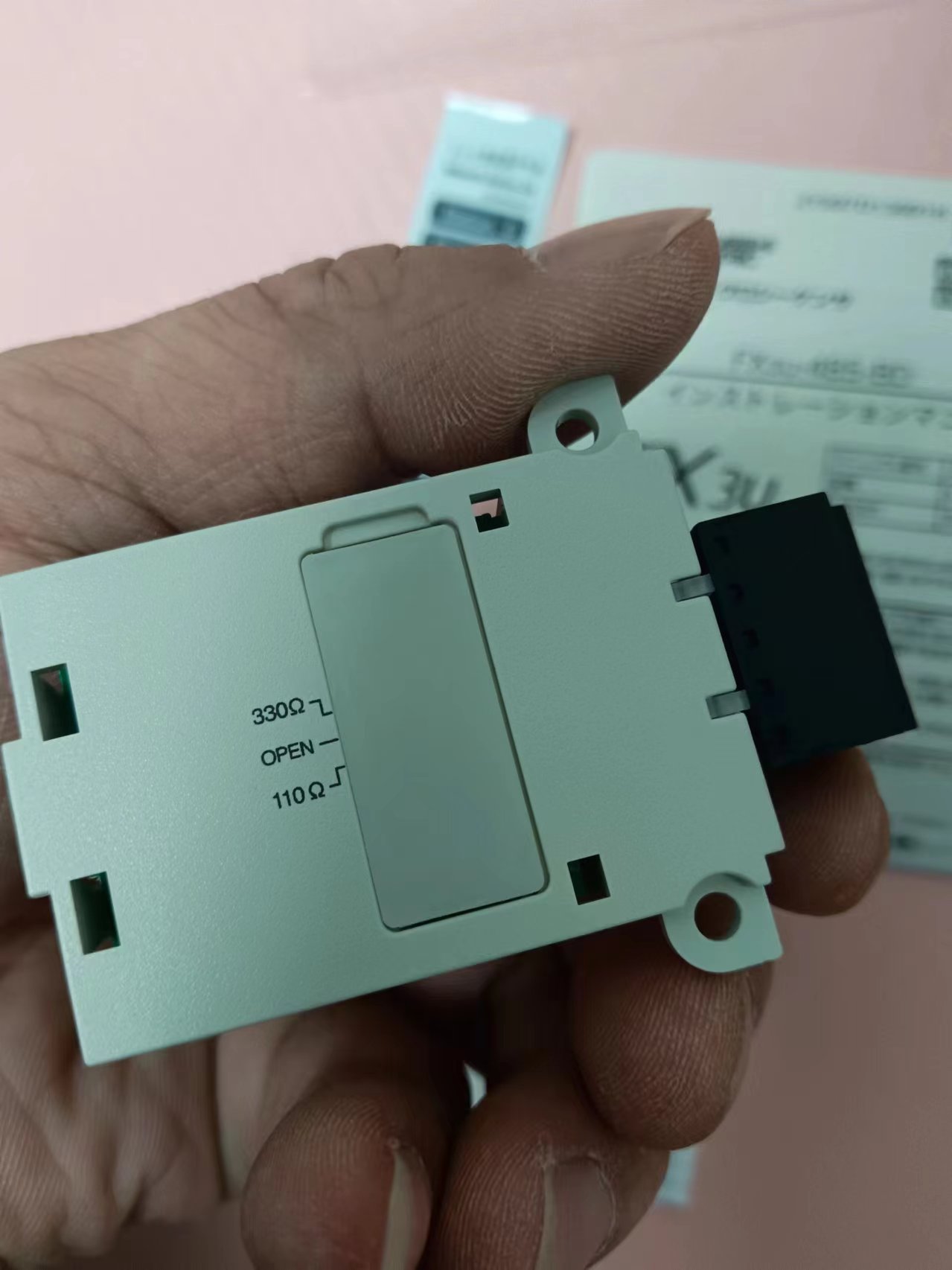

终端电阻	内置 110Ω	可通过开关切换启用，减少信号反射
电源规格	DC5V，40mA	由 PLC 主机内部供电，无需外接电源

二、通信速度与协议

1. 波特率（按通信类型区分）

通信类型	支持波特率
非协议通信 / 计算机链接	300/600/1200/2400/4800/9600/19200 bps
并行链接	115200 bps
简易 PC 间链接	38400 bps
变频器通信	4800/9600/19200 bps
