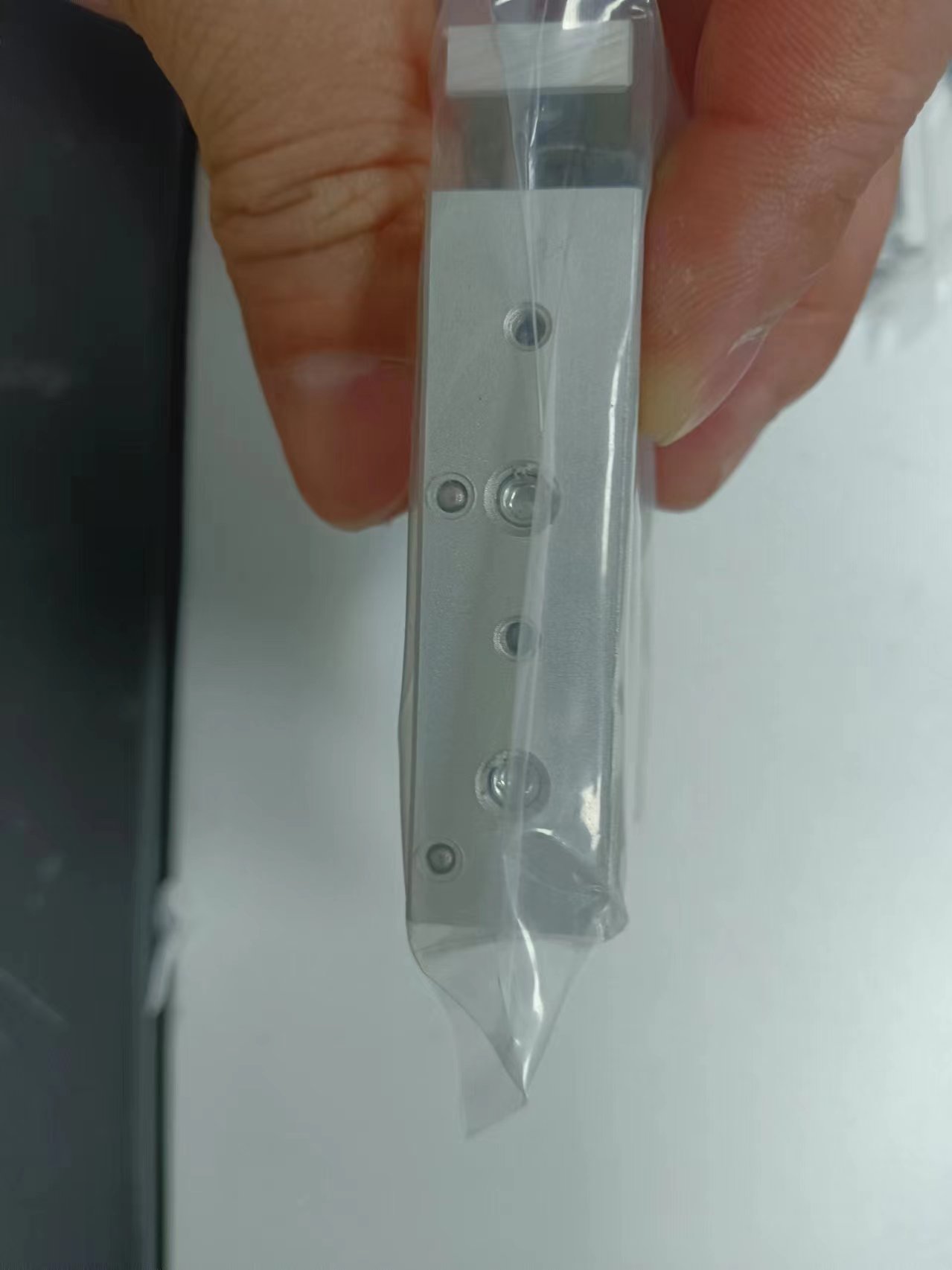

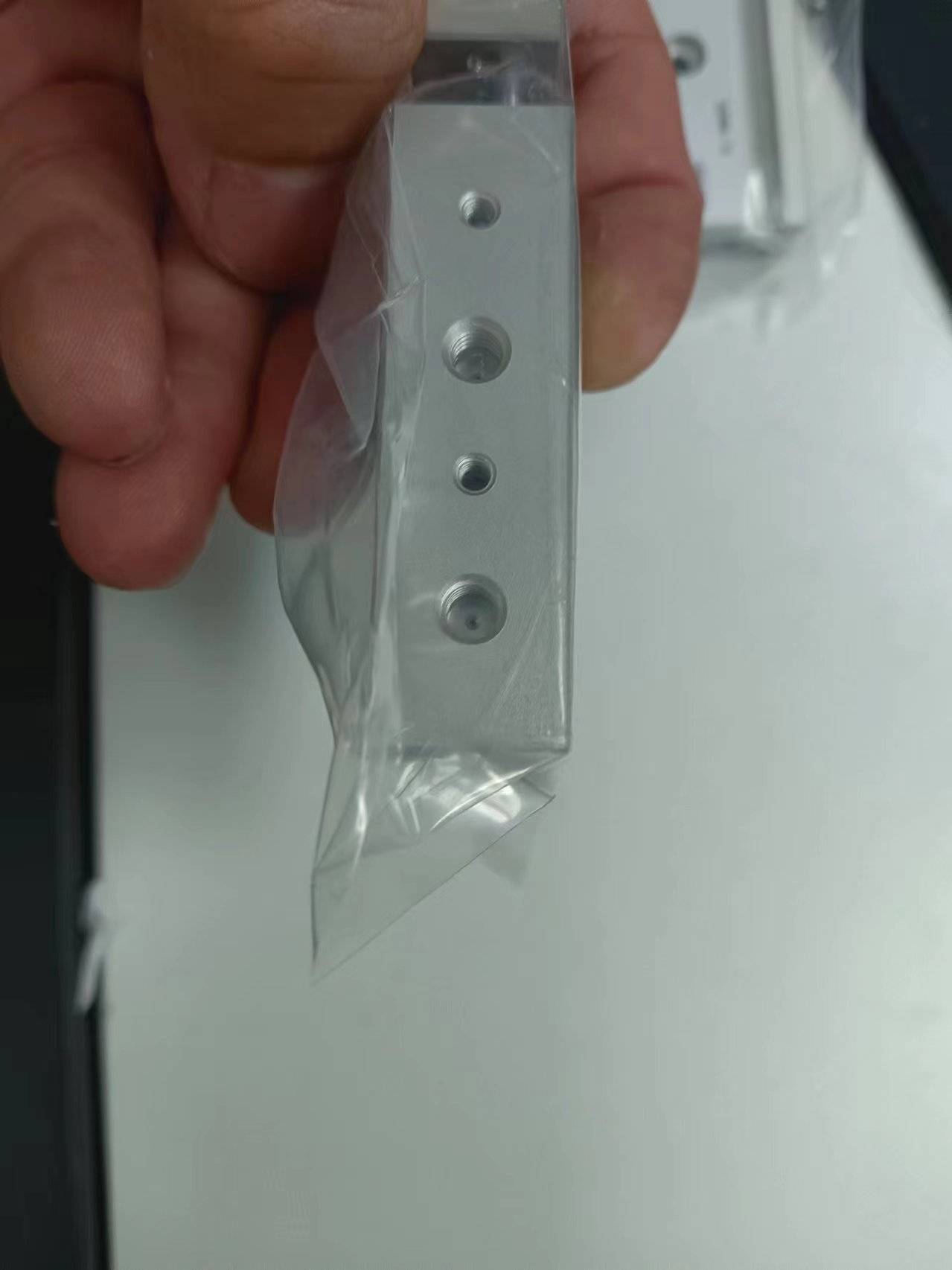

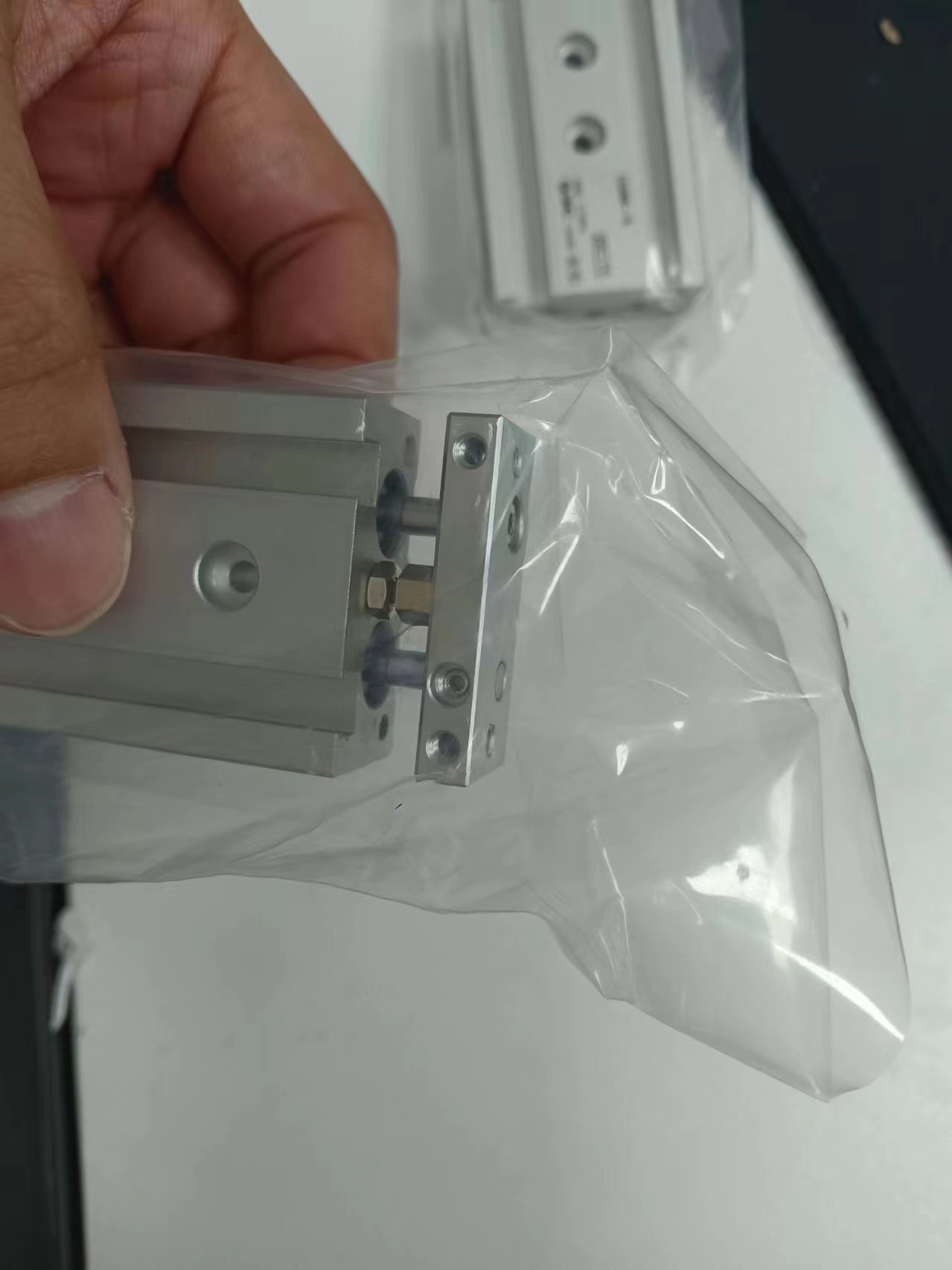

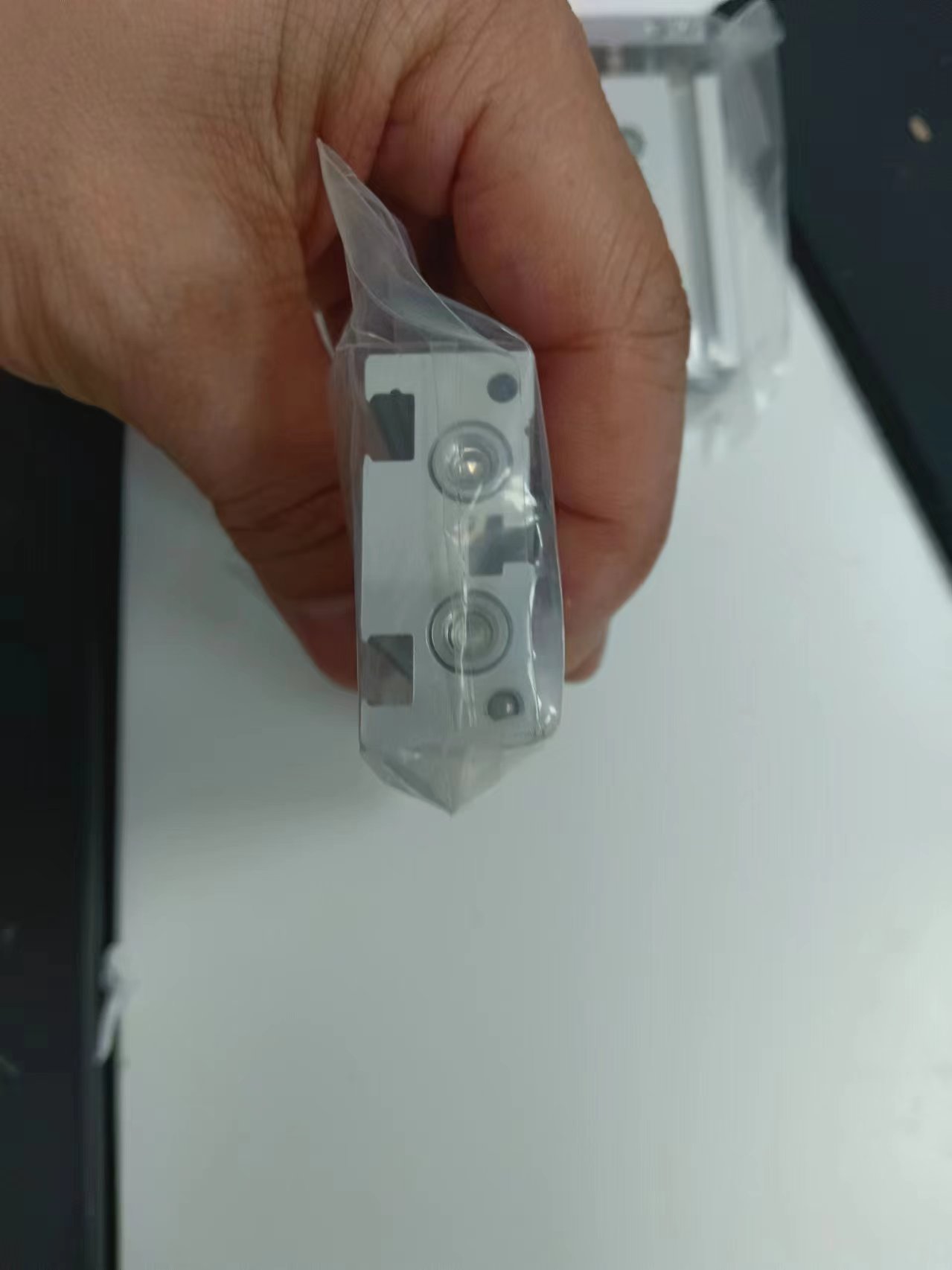

工控类日本SMC 电商MRO供应链日本SMC带导杆气缸CXSM6-10

电商MRO供应链日本SMC带导杆气缸CXSM6-10

电商MRO供应链日本SMC带导杆气缸CXSM6-10

电商MRO供应链日本SMC带导杆气缸CXSM6-10

货号: CXSM6-10

库存: 紧张

品牌: 日本SMC

电询

简介

核心参数总表（数据源自 SMC 官方样本）参数类别参数项规格详情基础规格气缸类型双杆带导杆气缸（CXS 系列，滑动轴承型 CXSM）动作方式双作用（复动式）缸径6mm行程10mm（可微调范围 0~-5mm）活塞杆双杆，直径 4mm，碳钢材质非旋转精度0.1轴承类型滑动轴承（侧向负载耐受…

分类: 工控类, 日本SMC,

产品详情

核心参数总表（数据源自 SMC 官方样本）

参数类别	参数项	规格详情
基础规格	气缸类型	双杆带导杆气缸（CXS 系列，滑动轴承型 CXSM）
	动作方式	双作用（复动式）
	缸径	6mm
	行程	10mm（可微调范围 0~-5mm）
	活塞杆	双杆，直径 4mm，碳钢材质
	非旋转精度	±0.1°
	轴承类型	滑动轴承（侧向负载耐受）
气动参数	工作压力	0.15–0.7MPa（推荐 24V 气动系统常用 0.5MPa）
	工作介质	干燥 / 润滑压缩空气（润滑脂寿命型，可免油）
	活塞速度	30–700mm/s
	缓冲方式	两端橡胶缓冲
	接口规格	M5×0.8 螺纹（可选 Rc1/8）
电气适配	磁性活塞	标配（可装 D-M9 系列磁性开关）
	开关数量	最多 2 个（需另购）
机械与环境	外形尺寸	缩回 68.5mm× 宽 16mm× 高 37mm，伸出 78.5mm
	本体材质	铝合金（硬质阳极氧化）
	防护等级	IP40
	环境温度	-10℃至 60℃（无结露）
	重量	约 81g
合规性	环保标准	符合 RoHS

关键特性与选型要点

结构优势：双杆设计推力均衡，滑动轴承抗侧向负载，适合轻载高精度定位（如 3C 装配、半导体摆盘）。
安装适配：3 面安装孔位，可搭配 M5 气动接头或转接 Rc1/8，适配紧凑型设备布局。
精度控制：非旋转精度 ±0.1°，行程微调 0~-5mm，满足微小位移定位需求。
维护提示：工作压力低于 0.15MPa 易出现爬行，速度超 500mm/s 时建议加装流量控制阀。
