工控类日本SMC 电商MRO供应链日本SMC双作用气缸CDJ2B16-15Z-B

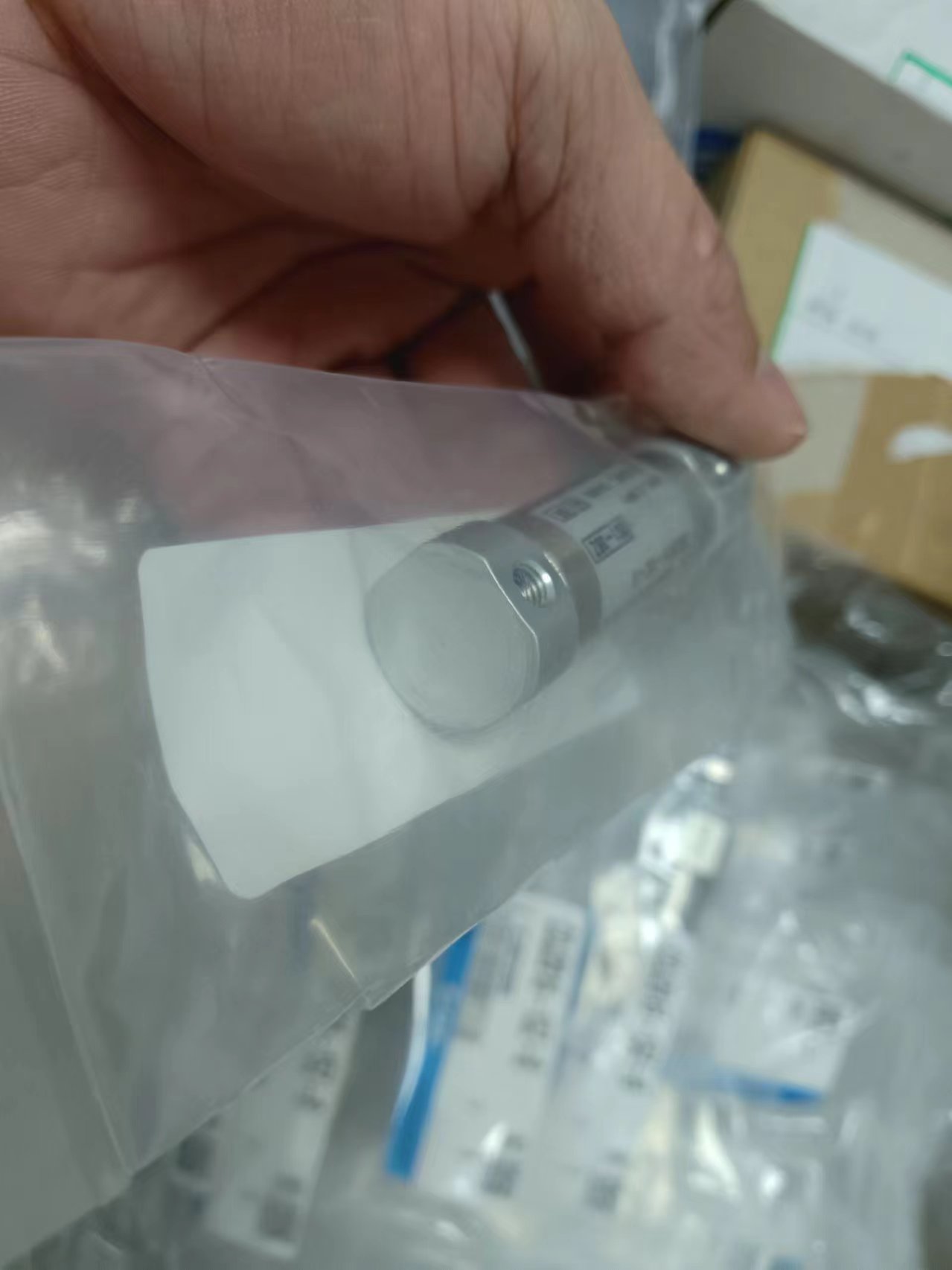

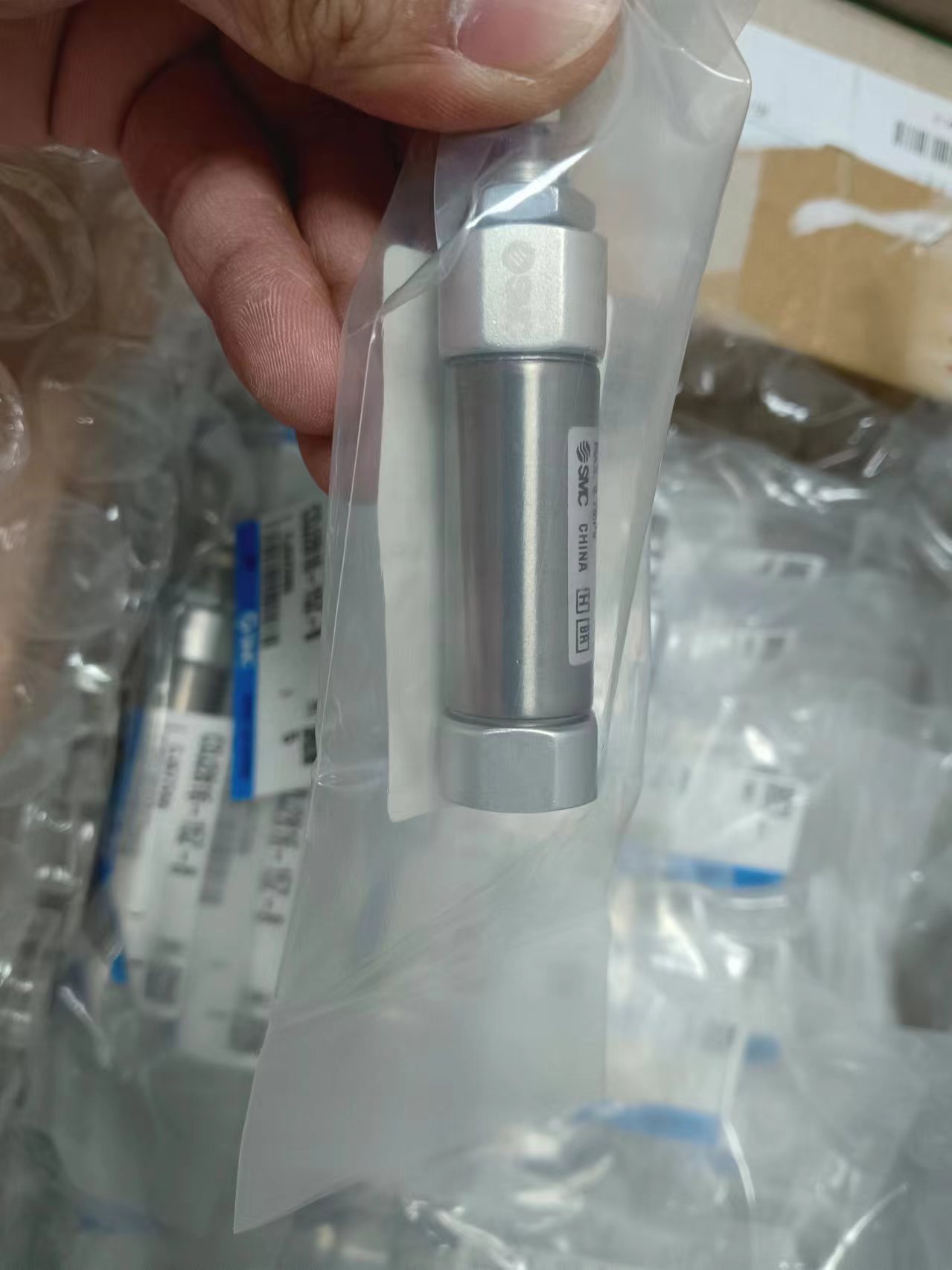

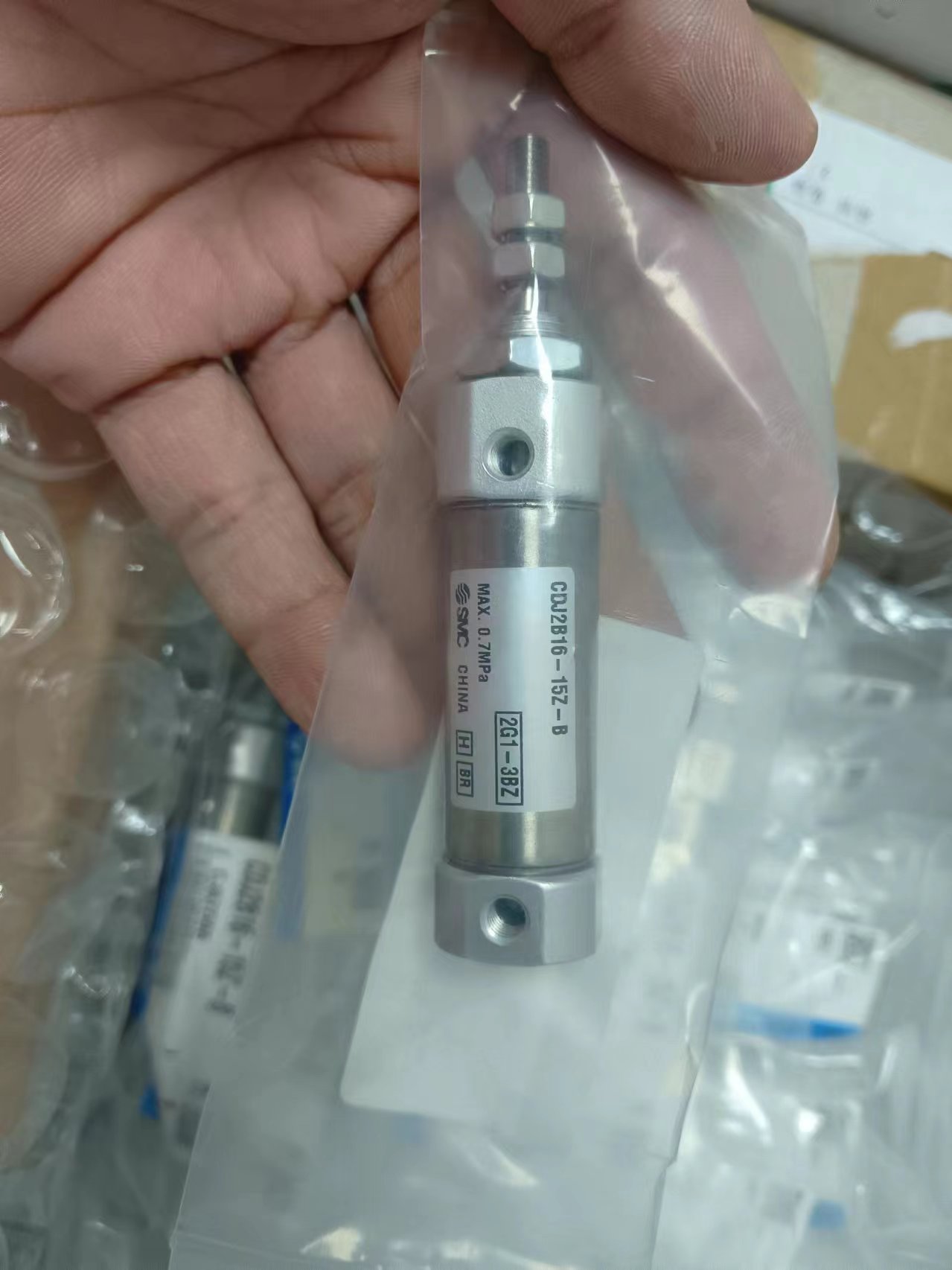

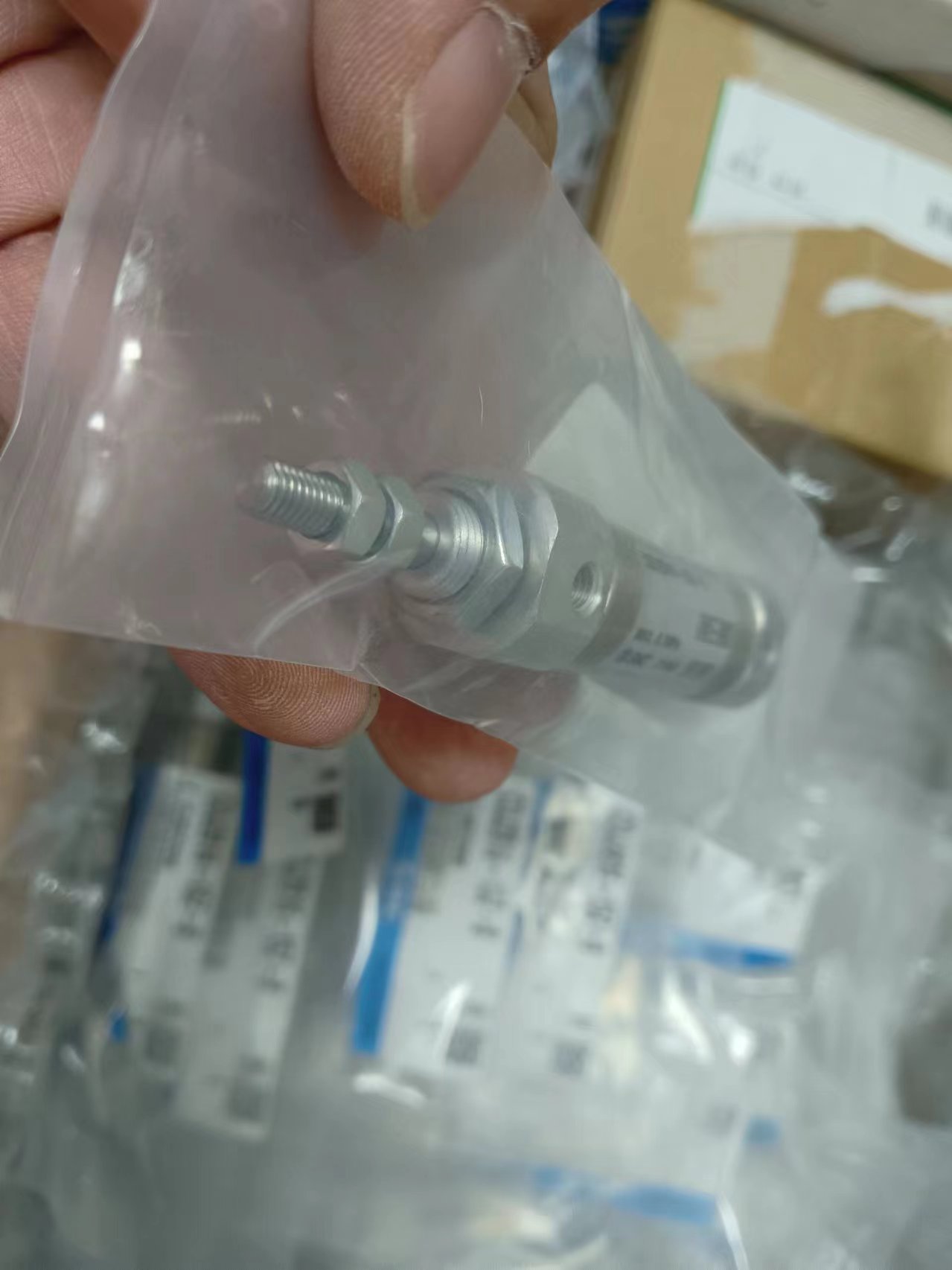

电商MRO供应链日本SMC双作用气缸CDJ2B16-15Z-B

电商MRO供应链日本SMC双作用气缸CDJ2B16-15Z-B

电商MRO供应链日本SMC双作用气缸CDJ2B16-15Z-B

货号: CDJ2B16-15Z-B

库存: 紧张

品牌: 日本SMC

电询

简介

核心性能参数参数项规格详情备注动作方式单杆双作用活塞两侧通压缩空气实现双向驱动，无弹簧复位缸径16mm型号中 “16” 对应缸筒内径行程15mm型号中 “15” 对应活塞有效移动距离工作介质干燥压缩空气过滤精度≥5μm，含油量 0.1~10mg/m工作压力范围0.06~0.7MPa最低启动压…

分类: 工控类, 日本SMC,

产品详情

核心性能参数

参数项	规格详情	备注
动作方式	单杆双作用	活塞两侧通压缩空气实现双向驱动，无弹簧复位
缸径	16mm	型号中 “16” 对应缸筒内径
行程	15mm	型号中 “15” 对应活塞有效移动距离
工作介质	干燥压缩空气	过滤精度≥5μm，含油量 0.1~10mg/m³
工作压力范围	0.06~0.7MPa	最低启动压力 0.06MPa，适配低压气动系统
保证耐压力	1.05MPa	短时耐压上限，避免超压损坏密封
工作温度范围	-10℃~60℃	带磁性开关时适用此范围，无磁性开关可至 70℃
活塞速度	50~750mm/s	可通过调速阀调节，适配不同动作节奏
行程公差	+1.0mm~0mm	符合 SMC 标准精度要求
缓冲方式	橡胶缓冲	内置橡胶缓冲垫，减少末端冲击，无需额外气缓冲
内置磁环	有	可配套磁性开关实现位置检测
接管口径	M5×0.8	双侧径向接口，配管便捷

二、结构与安装参数

参数项	规格详情	备注
安装方式	轴销式（Z 型）	缸体侧面带轴销孔，允许轻微摆动，适配多角度安装
杆端结构	外螺纹（B 型）	活塞杆末端外螺纹，便于连接工装、接头等负载
主体材质	不锈钢缸筒 + 不锈钢活塞杆	耐腐蚀、耐磨，适配多工况长期使用
密封材质	NBR（丁腈橡胶）	适配常规空气介质，密封性能稳定
外形尺寸（长 × 宽 × 高）	90mm×18mm×18mm	紧凑迷你设计，节省安装空间
重量	55g	轻量化，降低负载惯性
