KFGS-03-120-C1-23 L3M3R 作为共和微型应变片的代表产品，以其精准的参数匹配、稳定的测量性能和便捷的安装方式，成为铝合金材料微型构件应变测量的理想选择，广泛应用于科研与工业领域的精密应力分析场景。

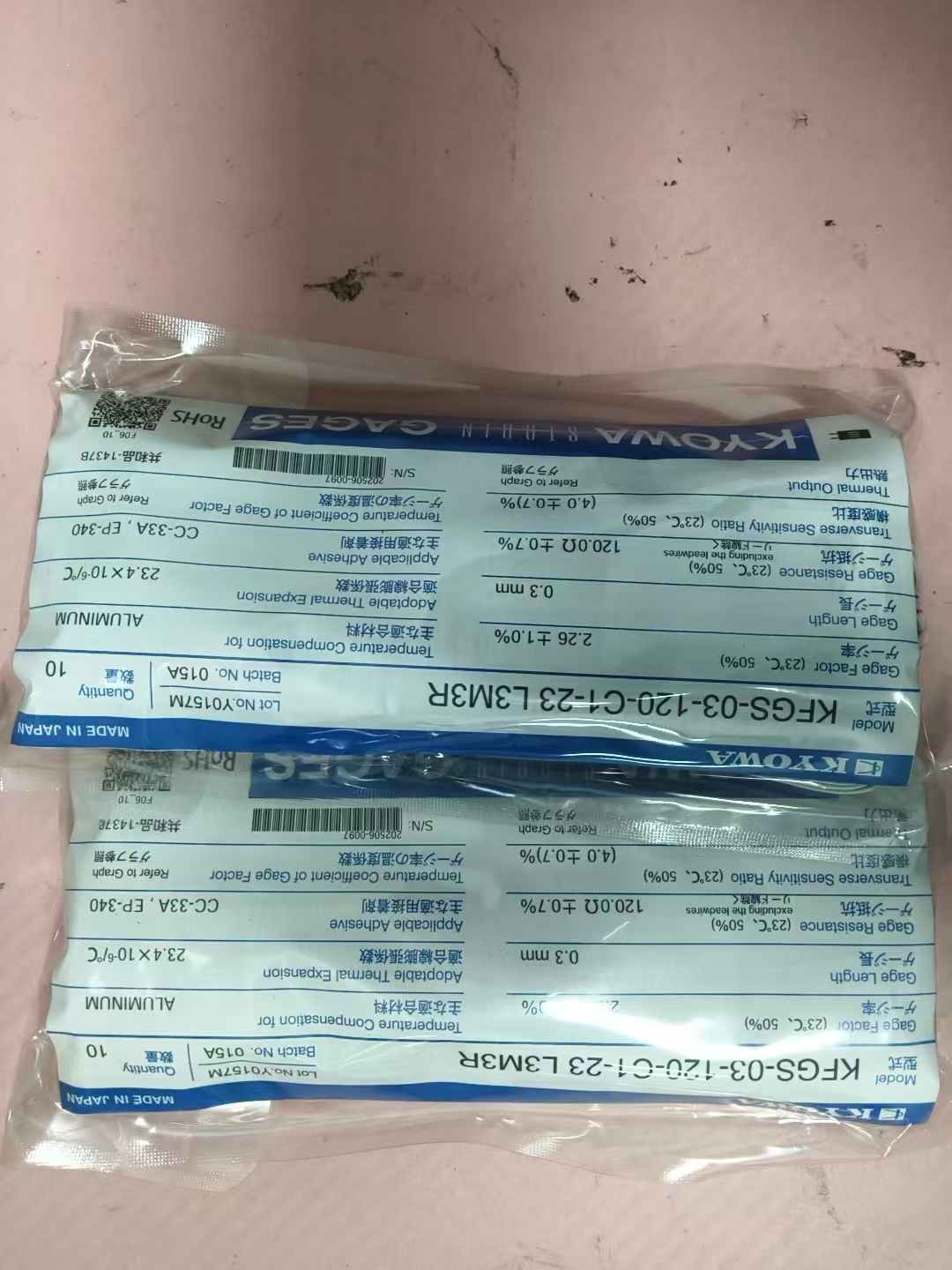

型号深度解析：KFGS-03-120-C1-23 L3M3R
该型号属于共和KFGS 系列通用箔式应变片，每部分字符均代表特定技术参数，结构清晰、选型精准。
| 型号分段 | 含义 | 详细说明 |
|---|
| KFGS | 系列代号 | 通用箔式应变片系列（KFG 系列升级款），采用聚酰亚胺基底（约 14μm 厚），具备优异柔韧性和防潮性 |
| 03 | 敏感栅尺寸 | 敏感栅长度 0.3mm，宽度 1.4mm，属于微型应变片，适合狭小空间测量 |
| 120 | 标准电阻值 | 标称电阻 120Ω，是应变测量领域最常用的标准电阻规格 |
| C1 | 敏感栅类型 | 单轴型（最常用类型），敏感栅材料为 Cu-Ni 系合金箔，应变灵敏系数约 2.1 |
| 23 | 线膨胀系数 | 适配线膨胀系数为23×10⁻⁶/℃的材料，特别适合铝合金构件测量 |

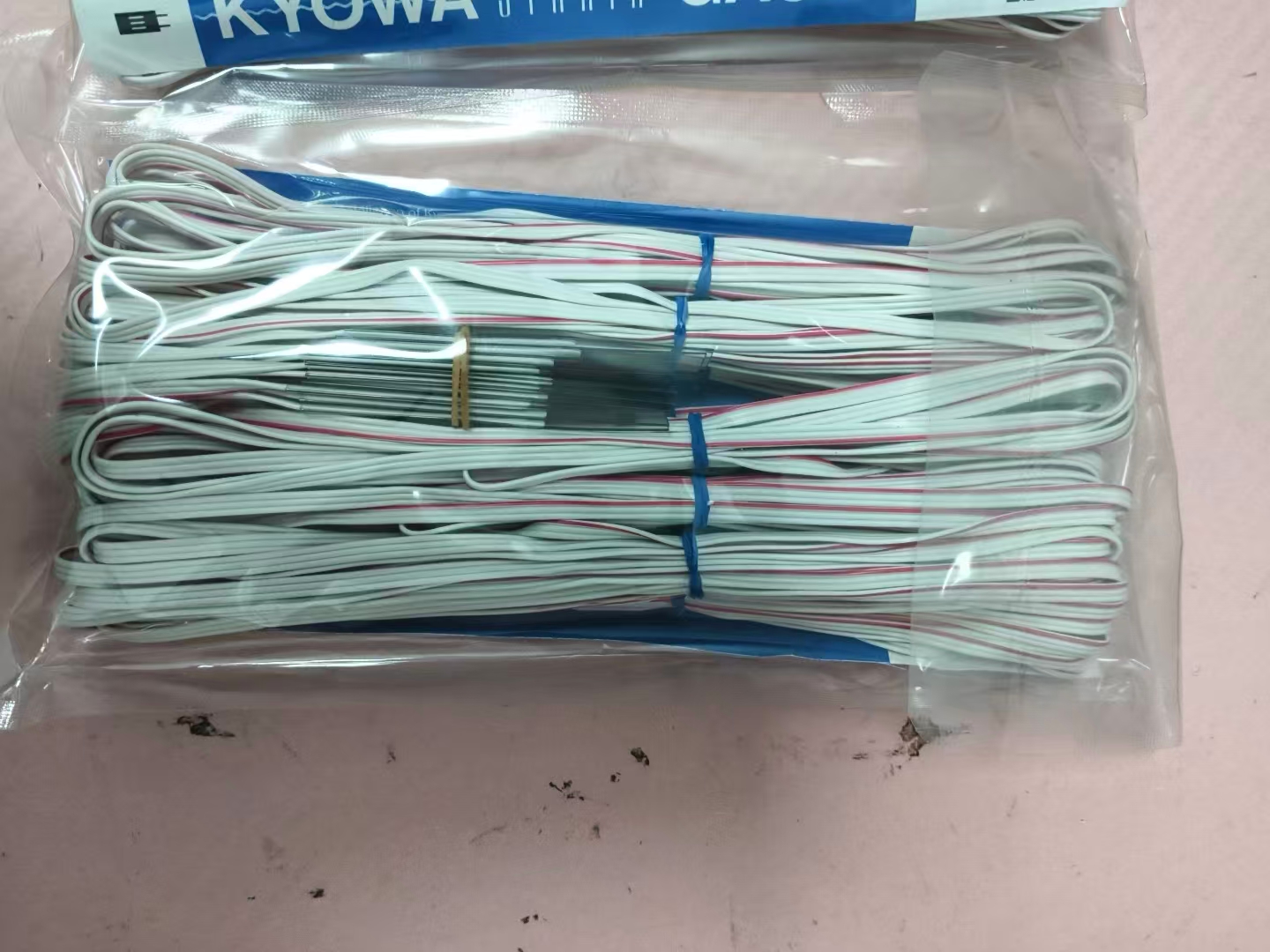

| L3M3R | 导线规格 | L：导线类型（平行乙烯线）；3M：导线长度 3 米；3R：3 线式连接（标准色为红色条纹），有效减少导线电阻影响，提高测量精度 |
核心技术参数
| 参数类别 | 具体数值 | 技术意义 |
|---|
| 基础材料 | 敏感栅：Cu-Ni 合金箔基底：聚酰亚胺（聚酰胺） | 合金箔提供稳定应变感应，聚酰亚胺基底绝缘性好、耐温性强、柔韧性佳 |
| 温度特性 | 自动补偿温度：10～100℃工作温度范围：- CC-33A 粘合剂：-196～120℃- EP-340 粘合剂：-55～150℃ | 自动补偿减少环境温度干扰，适配不同温度工况的测量需求 |
| 机械性能 | 疲劳寿命：1.2×10⁷次（±1500×10⁻⁶应变）室温下应变界限：约 5% | 高疲劳寿命确保长期稳定测量，适合动态应变监测场景 |
| 测量精度 | 应变灵敏系数：约 2.1电阻公差：±0.3% | 保证测量数据的准确性和可靠性，满足精密应力分析要求 |
| 物理尺寸 | 敏感栅：0.3mm×1.4mm基底：3.5mm×2.4mm | 微型化设计，可粘贴于小型精密构件表面，拓宽应用场景 |
产品特性与优势
高精度与稳定性：采用高品质合金箔敏感栅和聚酰亚胺基底，长期测量漂移小，数据重复性好
微型化设计：敏感栅仅 0.3mm×1.4mm，解决了微小构件、应力集中区域的应变测量难题
适配性强：23×10⁻⁶/℃的线膨胀系数特别匹配铝合金材料，减少温度应力导致的测量误差
安装便捷：自带 3 米长 3 线式导线，简化接线流程，减少外接导线带来的信号干扰和测量误差
兼容性广：支持与共和各类应变仪（如 DPM 系列）、数据采集系统配套使用，也适配主流第三方测量设备
RoHS 合规：全系列产品符合 RoHS 环保标准，适用于对环保要求严格的应用场景
