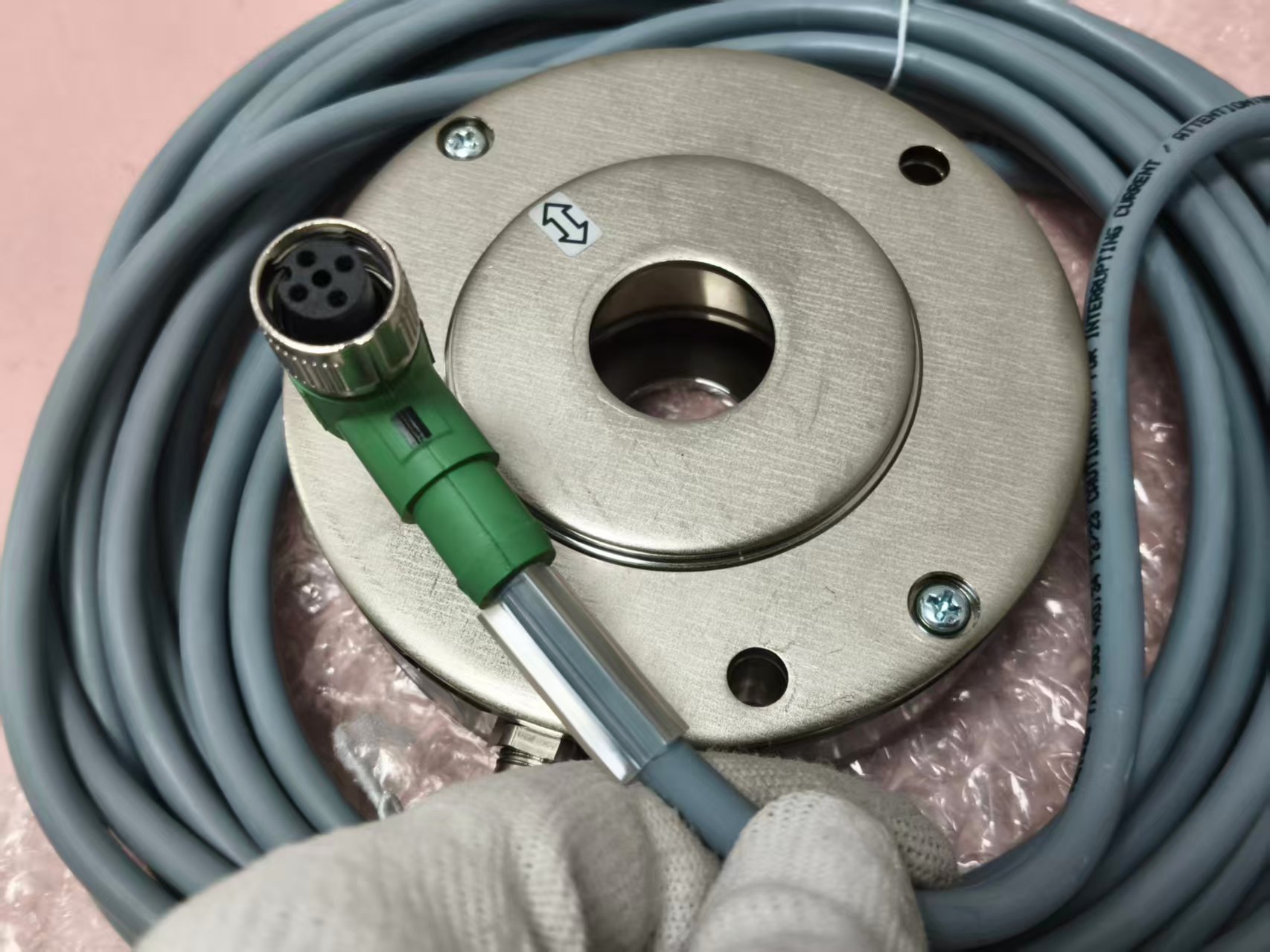

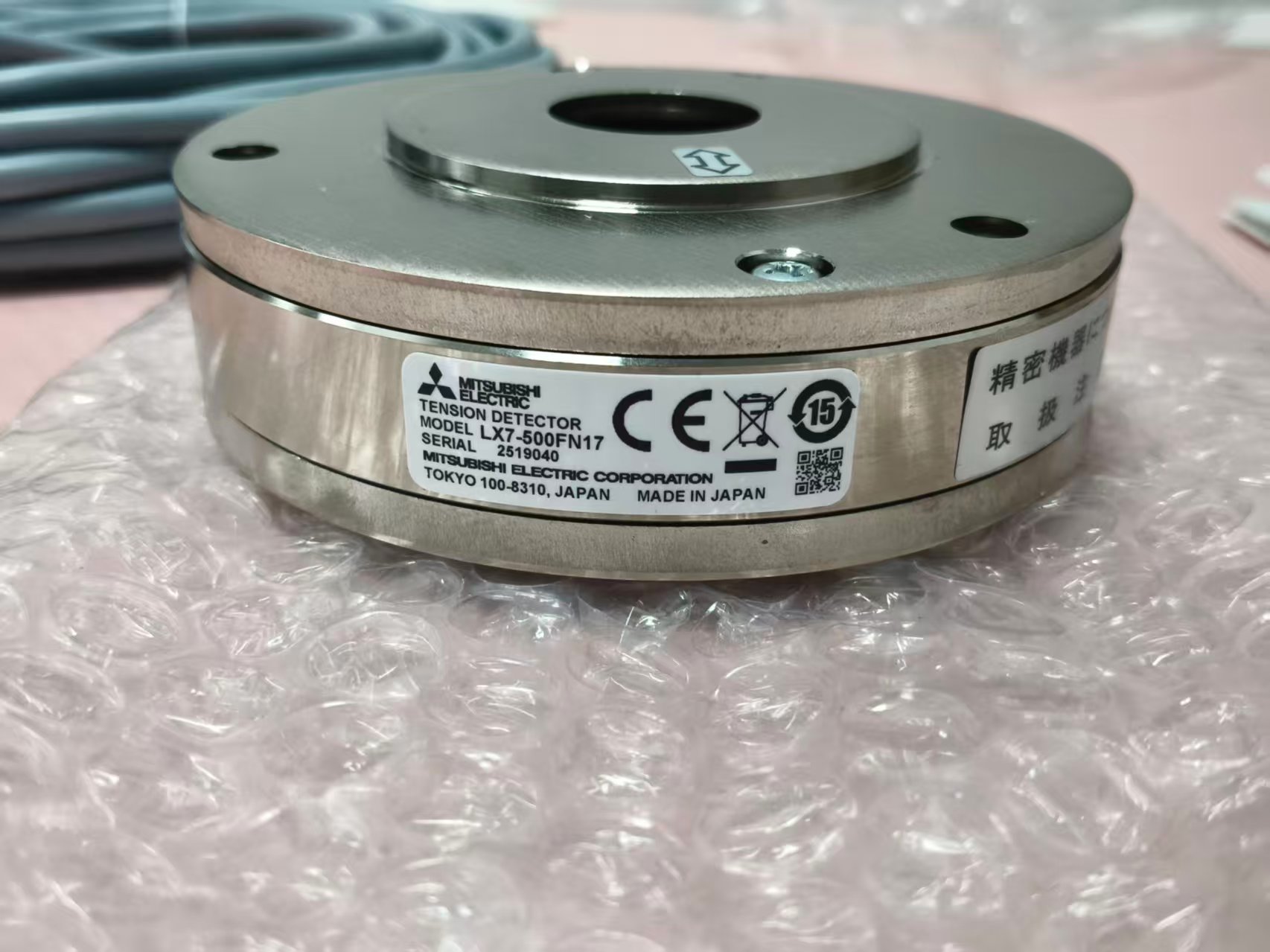

三菱电机在张力检测技术方面不断创新，LX7-F 系列法兰式张力检测器是其扩充张力检测器阵容的重要产品。
核心技术规格
| 参数类别 | 详细规格 |
|---|
| 基本参数 |
|
| 额定负载 | 500N |
| 负载方向 | 压缩 (+)、拉伸 (-) 双向检测 |
| 最大负载耐受 | 额定负载的 200%（1000N） |
| 外形尺寸 | 外径 φ105× 宽度 34.4mm（薄型圆盘状设计） |
| 适配轴径 | 17mm（轴承插入时） |
| 质量 | 1.2kg |
| 电气参数 |
|
| 输入电源 | DC5V，20mA 以下（棕色：DC5V，黑色：GND） |
| 输出电压 | DC150±30mV（负载电阻 10kΩ 连接时） |
| 输出电压极性 | 压缩时：青色 +，白色 -；拉伸时：青色 -，白色 + |
| 精度参数 |
|
| 检测精度 | 温度漂移：1%/FS 以下 / 20℃ |
| 直线性 | ±1% 以下 |
| 滞后 | 0.5% 以下 |
| 环境参数 |
|
| 使用温度 | -5～60℃（无冻结） |
| 使用湿度 | 85% RH 以下（无结露） |
| 耐振动 | 2m/s² 以下 |
| 耐冲击 | 98m/s² 以下（3 轴方向各 3 次） |
| 电源噪声耐受 | 噪声电压 1000Vp-p，噪声宽度 1μsec，频率 30～100Hz |
| 耐电压 | AC1000V，1min（全端子与壳体间） |
| 绝缘电阻 | DC500V 测量时 100MΩ 以上（全端子与壳体间） |
| 表面处理 | 无电解镍电镀（耐腐蚀） |
产品特点与优势
高精度差动变压器式传感器：内置与轴台式 LX-TD 系列相同的高精度传感器，输出电压高，抗电磁干扰能力强，可实现高精度负载测定，直线性达 ±1% 以下，滞后仅 0.5% 以下。
薄型圆盘设计：薄型机身 (宽度 34.4mm) 有效减少设备占用空间，便于在狭小空间安装，同时使路径变更更容易，可让辊子间距离更近，提高机械布局自由度。
铁质机身与热稳定性：采用铁质机身，与周边机械结构具有相同的热膨胀率，有效抑制环境温度变化对检测精度的影响，确保测量稳定性。
高耐久性：耐冲击能力强 (98m/s²)，持久性能优越，适应工业现场恶劣环境，使用寿命长。
灵活的连接方式：可与三菱 LE7 系列、LE-40MTA/LE-40MTB 等反馈式张力控制器配合使用，也可与 LM-10PD、LM-10WA-CCL 等张力计配合进行张力监测
