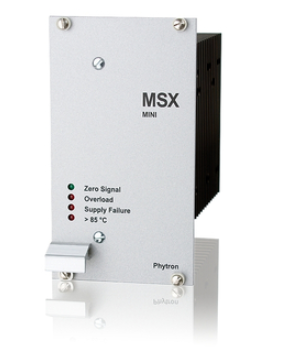

分析德国Phytron步进电机MSX 52/120V MINI 的技术细节

核心电气与性能参数

核心功能特点

1. 精准控制：支持多种细分模式，配合电流整形（常规 / 正弦），可优化运行平滑性与加速性能，适配低速高精度定位场景。

2. 灵活调节：通过旋转开关设置电流与步进分辨率，DIP 开关控制 Boost（电流提升 30%）、激活、方向等功能，无需复杂编程。

3. 可靠隔离：控制输入与功率电路光耦隔离，输出信号电气隔离，降低干扰风险，适配复杂工业环境。

4. 安全耐用：具备短路、过流保护，支持复位输入（需跳线启用），状态 LED 实时显示运行状态，便于故障排查。

5. 兼容性强：可直接替换 MSO 系列功率级，适配多数两相双极步进电机，安装与调试便捷。

关键应用与使用注意事项

1. 典型应用：精密定位平台、半导体晶圆传输、光伏电池片检测设备、医疗仪器等步进电机驱动场景。

2. 使用注意

• 电源需稳定，避免电压波动超过 ±10%，建议配置滤波电容。

• 电机绕组电阻需＜10Ω，电感＞0.5 mH，防止功率级过载。

• 控制信号需匹配 5 V/24 V 电平，确保光耦可靠导通（输入电流约 10 mA）。

• 安装时保证散热良好，避免高温影响功率器件寿命。
