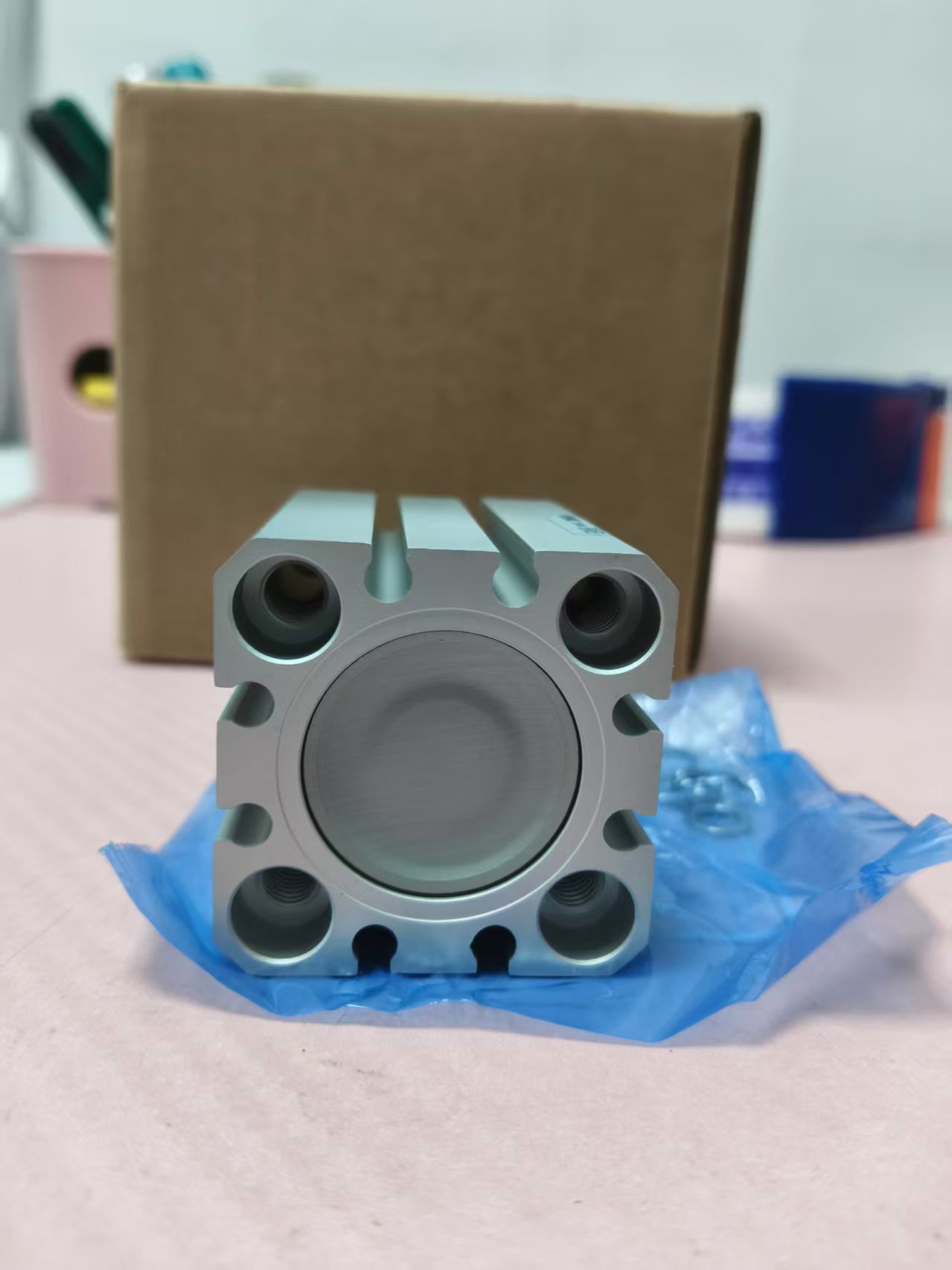

CDQSB 系列属于 SMC 薄型紧凑型气缸，专为空间受限的自动化设备设计，具备以下优势：
超薄设计：方形缸体结构，相比传统气缸节省30% 以上安装空间，特别适合小型化设备
安装灵活：ø20/25mm 缸径型号支持四面安装磁性开关（含端口侧），ø12/16mm 支持三面安装，满足多样化检测需求
结构优化：缸筒截面统一（无论是否安装开关），互换性强；D-M9 型磁性开关不会从安装槽突出，避免干涉
高耐久性：采用硬铬处理缸筒、不锈钢活塞组件、铝合金端盖，内置缓冲机构，标准使用寿命达1000 万次，可选高耐久性系列（寿命提升 4 倍）
环保合规：符合 RoHS 标准，杆端内螺纹已标准化，便于连接不同工装
型号含义

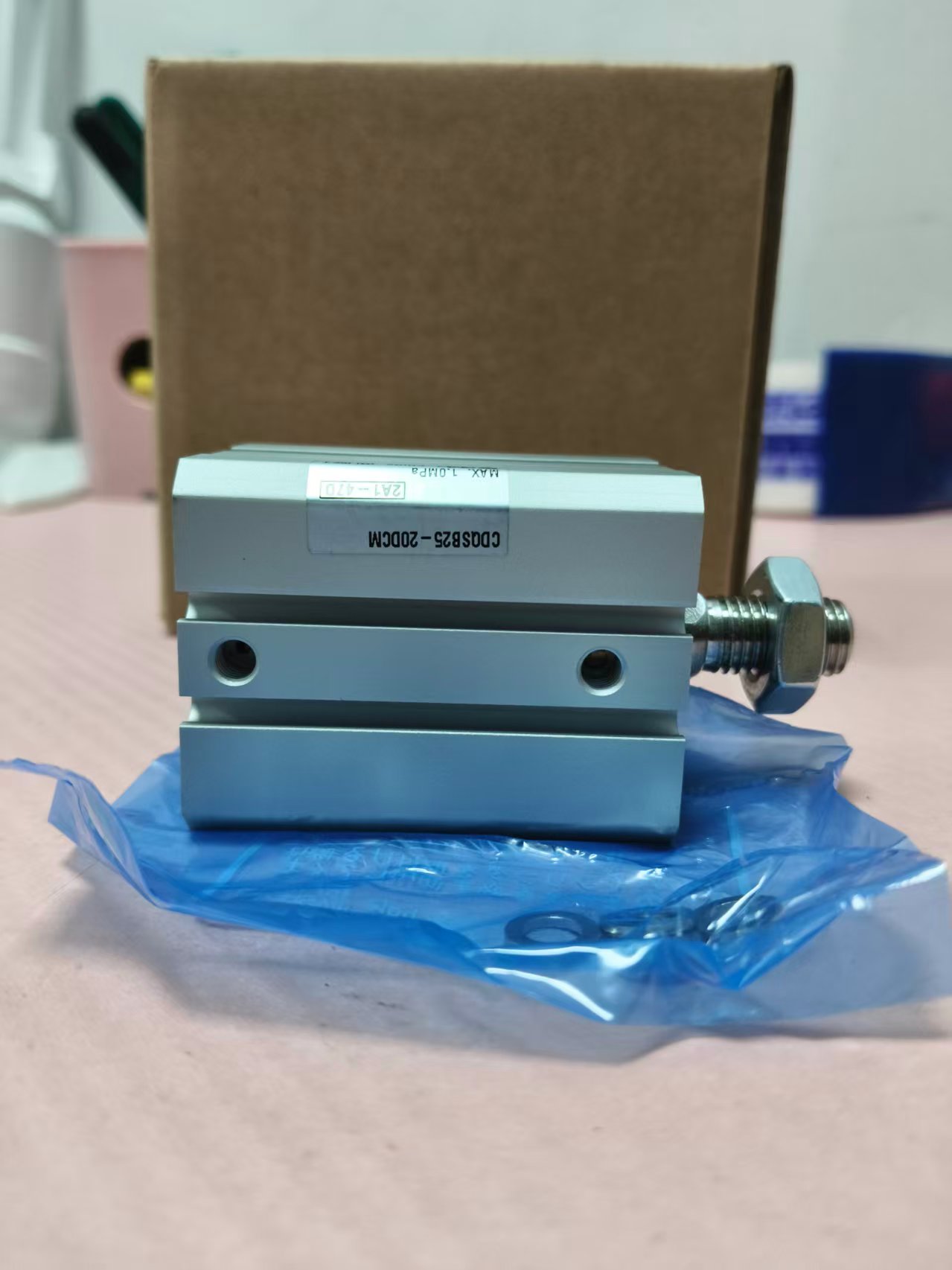

CDQSB 系列标识：CQS 系列薄型气缸，单杆双作用，标准安装形式（通孔 + 两侧螺纹孔）
25 缸径：25mm
20 行程：20mm
D 内置磁环：活塞带磁环，可安装磁性开关检测活塞位置
CM 标准配置：代表标准密封材质、标准缓冲、标准杆端内螺纹等基础规格
技术参数
| 参数项目 | 规格数据 |
|---|
| 动作方式 | 单杆双作用，内置气动缓冲 |
| 缸径 | 25mm |
| 行程 | 20mm |
| 工作压力 | 0.1-0.7MPa（标准） |
| 工作温度 | -10℃~60℃（标准密封） |
| 杆端形状 | 内螺纹（标准配置） |
| 接管口径 | Rc1/8（锥螺纹） |
| 缓冲方式 | 两侧内置弹性缓冲 + 气动缓冲，有效吸收冲击 |
| 磁性开关 | 适配 D-M9、D-A93 等多种 SMC 磁性开关 |
| 材质 | 缸筒：铝合金（硬铬处理）；活塞：铝合金；活塞杆：不锈钢；密封件：聚氨酯 / 丁腈橡胶 |
| 重量 | 约 280g（标准配置） |
