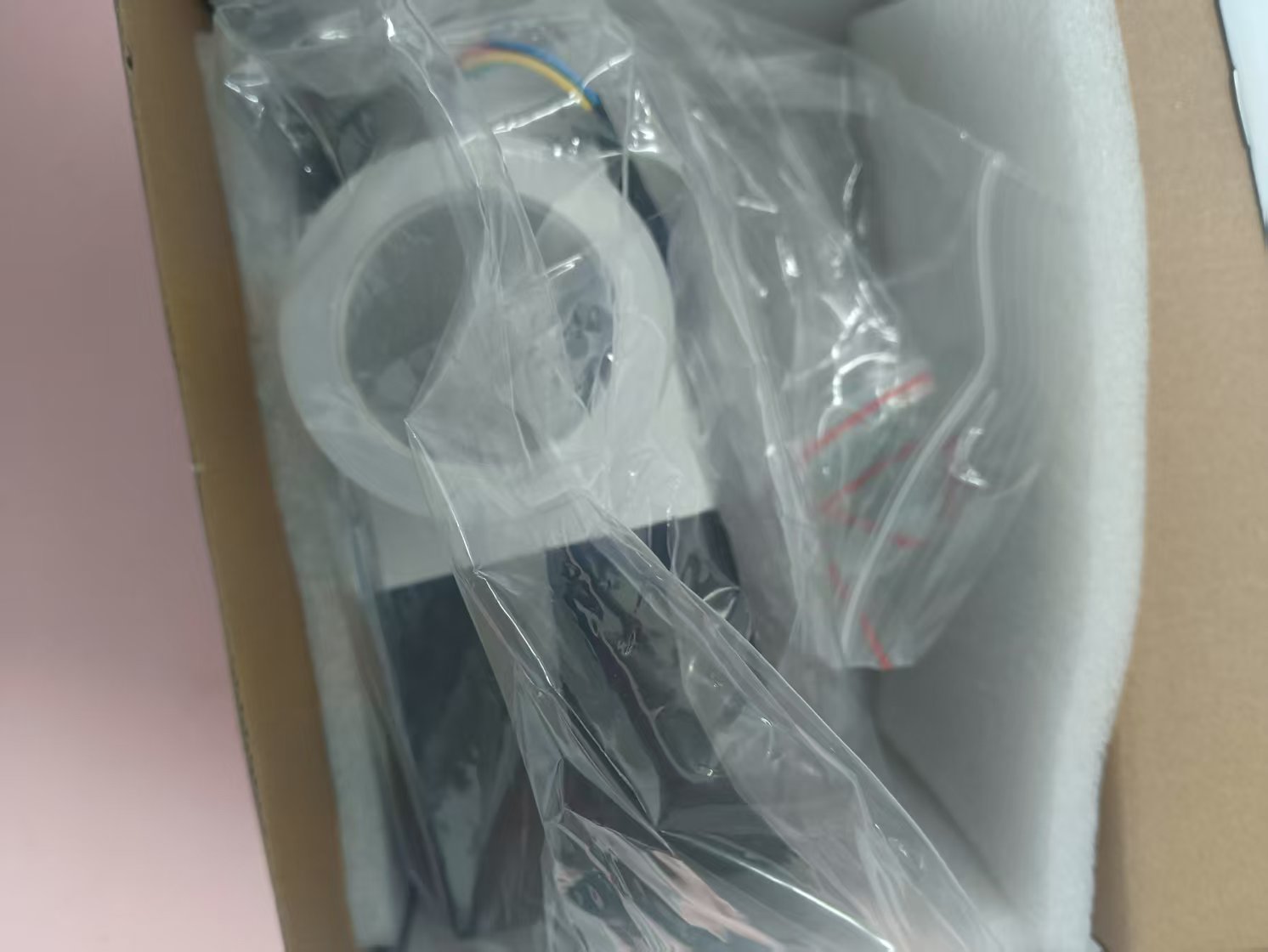

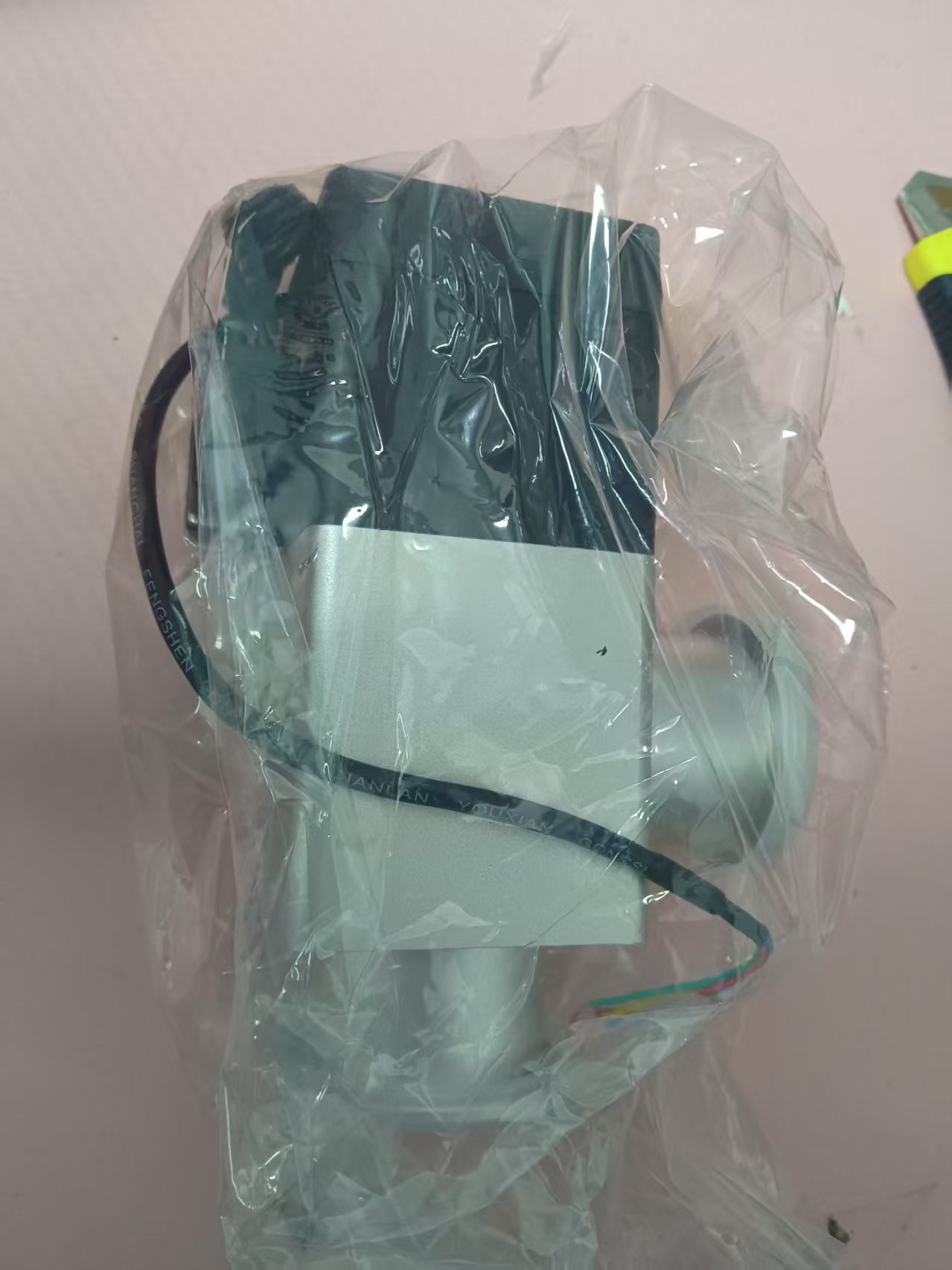

GDQ-J40BLK 是一款高性能的高真空气动挡板阀，其工作原理以压缩空气为动力，通过电磁换向阀改变气路方向，控制执行气缸驱动阀门作启闭运动，从而实现接通或切断真空管路中的气流。

结构特点

设计紧凑:整体结构较为小巧，占用空间少，便于在各种真空系统中安装。密封性能好:采用优*质的密封材料，如NBR橡胶、氟橡胶、波纹管等，能有效防止气体泄漏，在高真空环境下可保持稳定的密封状态，阀门漏率通常≤1.3x10-6Pa.L/S。

动作快速:气动驱动方式使得阀门的开闭时间短，响应速度快，可以快速地接通或切断气流。坚固耐用:阀体、阀盖、阀杆等部件一般采用铝合金、碳钢或不锈钢材质，具有较高的强度和耐腐蚀性，能够适应恶劣的工作环境。

主要技术参数

适用范围:工作压力范围一般为 105~1.3x10-4Pa，适用于高真空系统。

介质温度:当密封材料为 NBR橡胶时，介质温度范围为- 25℃~+80℃;若采用氟橡胶等其他密封材料，温度范围可进一步扩大。

气源压力:通常要求气源压力在0.4MPa~0.8MPa之间。

安装位置:DN<300时安装位置任意，DN≥300 时一般要求垂直安装。

应用领域

半导体制造:在半导体芯片制造过程中，用于真空镀膜、离子注入、刻蚀等工艺环节，精*确控制气体流量和压力，确保工艺的稳定性和产品质量。

电子工业:如电子管制造、真空电子器件生产等领域，用于控制真空系统中的气流，保证生产过程的真空环境。航空航天:在航空航天领域的真空模拟试验、卫星部件制造等方面，用于调节和控制真空系统的气流，为相关试验和制造提供稳定的真空条件。

外形及连接尺寸:GDQ-J40型的公称通径为40mm，其外形及连接尺寸根据不同的法兰标准有所不同。如采用活套法兰连接尺寸(标准:GB6070)时，其尺寸参数为A=65mm、中D=100mm、n=8、Φc=80mm、H=49mm。
