电商MRO供应链分析日本MTL编码器MES-30-1000PC4的工作原理

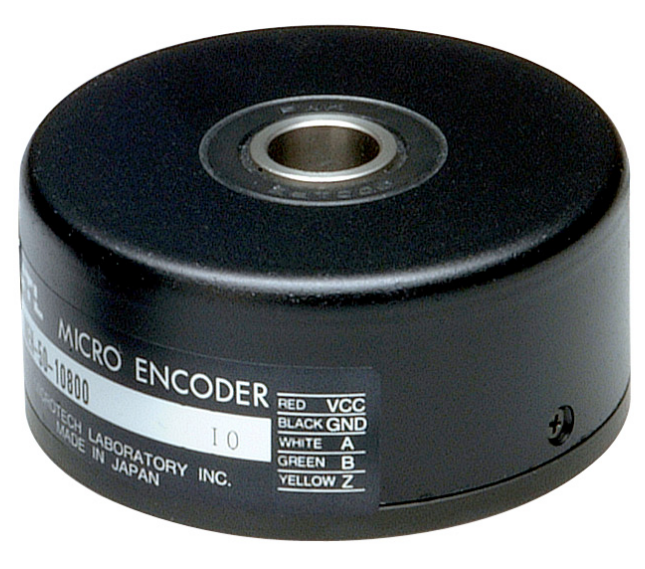

MTL 编码器 MES-30-1000PC4 作为一款增量式编码器，具备 1000 脉冲 / 转、A/B/Z 相输出、100kHz 响应频率等特性，且体积小巧、抗振抗冲击性较好，适配多种需要精准转速与位置控制的场景，其应用领域集中在工业自动化、电梯交通、印刷纺织及精密设备等行业 ：

1. 工业机床与成型设备：该编码器能适配数控机床、刀塔刀库、射出成型机、压铸机等设备的核心控制需求。比如在数控机床的换刀 ATC 系统中，可精准测量刀塔的旋转角度和位置，确保刀具切换时的定位精度，避免加工偏差；在射出成型机上，能实时监测螺杆的旋转速度和推进位移，以此匹配塑料熔融和注塑的节奏，保障注塑件的成型精度，同时也可用于冲床、分度盘等设备的行程与角度控制。

2. 电梯与交通输送设备：它是电梯行业常用的微型编码器之一，可安装在电梯的牵引电机上。通过实时采集电机的旋转数据，换算出电梯的运行速度和轿厢位置，确保电梯平稳启停，精准停靠在目标楼层，避免出现楼层偏差或运行顿挫的情况。此外，类似的小型输送设备如自动扶梯的踏板转速控制、小型物流传送线的输送速度调节等场景，也可借助其实现精准的运动控制。

3. 印刷与纺织机械：在印刷机械中，可安装于印刷机的滚筒部位，监测滚筒的旋转速度和转动圈数，以此同步控制油墨涂布量和纸张传送速度，防止出现套印不准、字迹模糊等问题；在纺织行业，像纺纱机、织布机等设备中，能实时测量纱线牵引辊、织布针床的运动速度与位置，保障纱线张力稳定、织布纹路均匀，提升纺织品的生产质量，同时适配设备高速运转下的实时数据反馈需求。

4. 伺服电机与自动化设备：适配各类中小型伺服电机，作为电机的位置和速度反馈元件，为电机控制系统提供精准的运行数据，帮助电机快速响应控制指令，实现高精度的启停和转速调节，广泛应用于机械臂、小型机器人关节等自动化执行机构中。此外，在电路板加工机、小型包装设备等自动化设备上，也可通过它监测关键运动部件的运行状态，保障设备自动化流程的稳定推进。

5. 精密仪器与专用设备：可用于压拉力测试机等检测仪器，在测试过程中监测加载机构的位移和运动速度，辅助采集精准的力学测试数据；同时也适配放送用小型摄像设备，控制镜头的转动角度和变焦速度，保障拍摄画面的稳定切换；另外，在水库或闸门的流量控制设备中，能监测闸门启闭机构的运动位移，实现对水流流量的精准调控。

1. 输出相位信号：采用 A、B、Z 三相输出模式。其中 A 相和 B 相信号相位差为 90°±45°，可通过这两相信号的相位关系判断编码器对应的设备旋转方向，同时配合 1000 脉冲 / 转的基础参数实现转速和位移的计算；Z 相为零位信号（Z=“H”），相位为 T±T/2，能用于设备运动后的复位定位，比如机床换刀后的原点校准，保障每次运行的起始位置一致。

2. 输出波形信号：输出形式为矩形波（方波），这种波形信号边缘清晰、抗干扰能力较强，在传输过程中不易出现信号失真，能保障 100kHz 响应频率下的数据稳定传输，适配编码器在 6000 转 / 分钟的高速运行场景下，为设备控制系统提供实时且精准的信号反馈。

3. 特定输出类型：明确为集电极开路输出。该类型输出的灌电流可达 20mA，残留电压在 10mA 工作状态下能控制在 0.5V 以下，负载电压最大为 DC13.2V，适配多数工业控制电路的接口需求；且搭配内置的乘法电路，可实现 ×2、×4、×8、×16 的脉冲倍频，灵活提升测量精度，比如倍频后可实现最高 16000 脉冲 / 转的信号输出，适配高精度机床、精密输送设备等场景。
