终端模块

6：电源用：螺丝端子块 通信用
：MECHATROLINK-III专用连接器
输入输出用：螺丝端子块

类

DC32A：32个负共（NPN兼容）晶体管输出
（外部输出电源24V）

主要的功能与特长
CC-Link少点数输入输出模块R7C是用PLC和CC-Link连接模拟量输入输出和接点输入输出的模块。

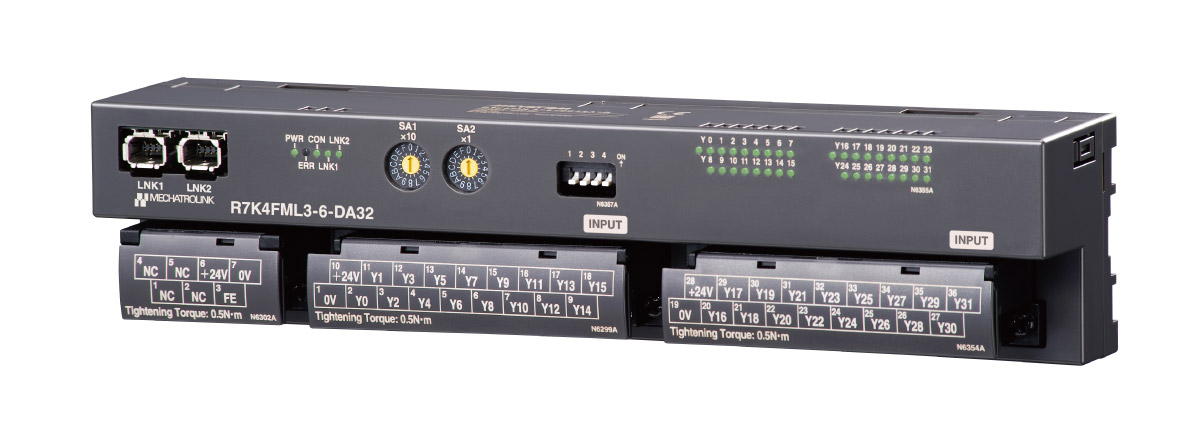

通过连接基本模块和增设模块，可作为模拟量输入输出和接点输入输出混合共存的模块使用。也可作为接点32点输入模块、接点32点输出模块、接点输入与输出各16点的模块使用。但是，接点输出模块 R7C－DC16A、M-SYSTEM爱模I/O模块 R7K4FML-6-DCA32A-R

基本模块: R7C－①－②③

①类型
DA16: 接点16点输入模块
DC16A: NPN 晶体管16点输出模块
(不能连接增设模块R7C－EA8、R7C－EA16)
DC16B: PNP 晶体管16点输出模块
(不能连接增设模块R7C－EA8、R7C－EA16)
DC8C: 继电器接点8点输出模块
(不能选择附加代码「/UL」。不能连接增设模块。)
DC8E: 继电器接点8点输出模块
(不能选择附加代码「/UL」。不符合CE。)
(不能连接增设模块R7C－EA8、R7C－EA16)
(备有终端电阻设定开关)
RR4: 遥控继电器控制用4点输出模块
(不能选择附加代码「/UL」。不符合CE。)
(不能连接增设模块。)
(备有终端电阻设定开关。)
SV4: 直流电压/电流4点输入模块 (10V/20mA)
TS4: 热电偶4点输入模块
RS4: 热电阻4点输入模块
RT4A: 热敏电阻输入模块
(不能选择附加代码「/UL」。不符合CE。)
MS4: 电位器4点输入模块
(不能选择附加代码「/UL」)
CT4E: 交流电流4点输入模块
(嵌式交流电流传感器CLSE用)
(不能选择附加代码「/UL」)
PA8: 脉冲累计8点输入模块
(不符合CE、UL) (备有终端电阻设定开关)
YV2: 直流电压2点输出模块
YV4: 直流电压4点输出模块
(不符合UL。不能连接增设模块。)
(备有终端电阻设定开关)
YS2: 直流电流2点输出模块

②供电电源
◆直流电源
R: 24V DC (允许电压范围 24V±10%、纹波系数 10%p-p以下)
◆交直流通用
AR: 24V AC/24V DC (只限于R7C－RR4、PA8、YV4)
(允许电压范围 24V AC±10%、50/60Hz
 允许电压范围 24V DC±10%、纹波系数 10%p-p以下)
(不符合CE)

增设模块: R7C－①②

①类型
EA8: 增设用接点8点输入模块
EA16: 增设用接点16点输入模块
EC8A: 增设用 NPN 晶体管8点输出模块
EC16A: 增设用 NPN 晶体管16点输出模块
EC8B: 增设用 PNP 晶体管8点输出模块
EC16B: 增设用 PNP 晶体管16点输出模块
EC8C: 增设用继电器接点8点输出模块 (不符合CE、UL)

②附加代码
◆适用标准
不写入: 符合CE
/UL: 符合UL、CE
◆特殊规格
不写入：无特殊规格
/Q：特殊规格（从特殊规格之项另请选择）
（不能选择附加代码（适用标准）「/UL」。）
主要的功能与特长
CC-Link少点数输入输出模块R7C是用PLC和CC-Link连接模拟量输入输出和接点输入输出的模块。
通过连接基本模块和增设模块，可作为模拟量输入输出和接点输入输出混合共存的模块使用。也可作为接点32点输入模块、接点32点输出模块、接点输入与输出各16点的模块使用。但是，接点输出模块 R7C－DC16A、DC16B、DC8E 只能连接增设接点输出模块 R7C－EC8A、EC16A、EC8B、
EC16B、EC8C。接点继电器8点输出模块 R7C－DC8C、遥控继电器控制用4点输出模块 R7C－RR4 不能连接增设模块。
输入输出范围、输入传感器（热电偶和热电阻）的设定可通过前端面板的DIP开关统一设定。也可通过组态软件（机型:R7CON）分别设定每一点的输入与输出。通过组态软件还可进行零点及量程的调整、标定的设定、温度单位的变更等。
