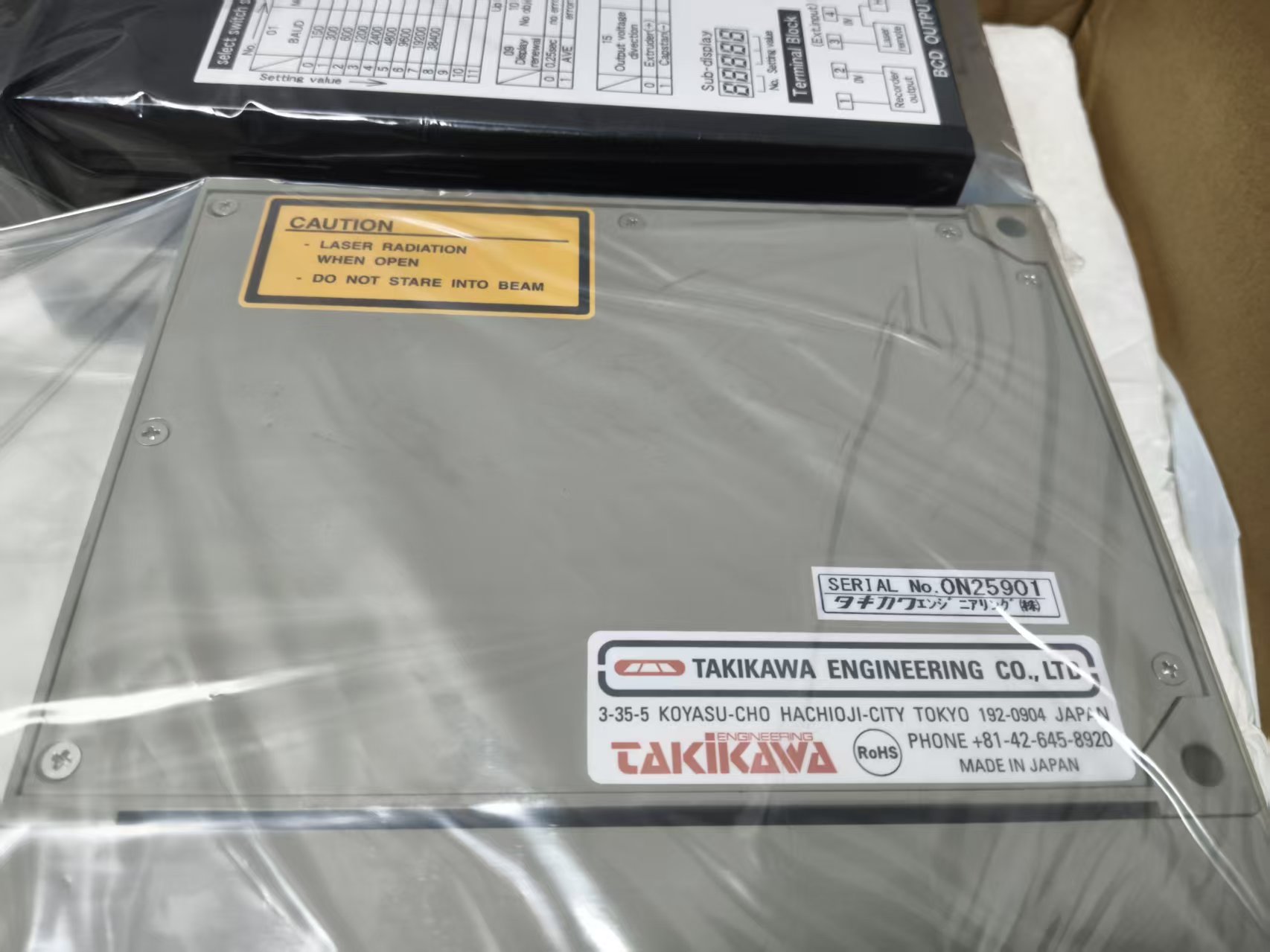

泷川 LDM - 304H 与 LDM - 210C 同属 LDM 系列激光外径测定仪，核心基于激光扫描原理实现非接触测量，常应用于电线、电缆、管材等生产线的外径检测，两者使用流程基本一致：
前期安装与接线
部件检查与位置选择：开箱后核对测量头、显示控制单元、通讯电缆、支架等附件是否齐全。安装位置优先选冷却水槽前（测量反馈及时，热态误差可通过标定消除），需拆除导轮架；若追求成型后精准值，可装在冷却水槽与吹干机之间，注意避开被测物表面有水膜的场景。
测量头固定：将测量头安装在机架上，左右、上下调整位置，让被测物对准测量窗口中间，若搭配导轮需确保被测物与导轮贴合。调整后拧紧支架固定螺钉，此时测量头位置指示器的中间灯需亮起，否则需重新微调高度。
控制单元与线路连接：在控制柜对应位置开孔，嵌入显示控制单元并用螺丝固定。用通讯电缆连接控制单元的 “通讯接口” 与测量头的航空插座，再插上电源插头。若需联动生产线调速，需将控制电缆接入控制单元的 “控制输出” 接口，按规范焊接绿、红、黄线对应电位器和调速器端子。
开机校正与参数设置
开机自检：打开显示控制单元的电源开关，仪器会短暂自检，待 “测量” 指示灯亮起，即进入正常测量状态。若显示 “Err1”，说明校正数据或参数丢失，需重新校正和设定。
精度校正：将已知外径的标准棒置于测量位置，待显示稳定后，按住 “FUN” 键不松开，再按下 “ENTER” 键并同时松开，此时 “校正” 指示灯亮。用数字键输入标准棒外径，按下 “ENTER” 键，等待显示倒计数至 0，校正流程完成。
核心参数设定：在测量状态下，长按 “FUN” 键与 “CLR” 键，“设定” 和 “标称” 指示灯亮，输入被测物的标准外径（标称值）后按 “ENTER” 键确认；随后依次完成上偏差、下偏差、控制方式等参数的设定，全部设定完毕后仪器自动返回测量状态。
正式测量操作
启动测量：仪器默认进入测量状态，六位 LED 数码显示器实时显示被测物外径。若将控制开关拨至 “AUTO” 档，可实现自动调节；拨至 “MANU” 档则切换为手动调节模式。
状态监测：测量时若被测物外径超上差或下差，对应的指示灯会自动亮起，同时接口电路输出报警信号。若需记录数据，可将记录仪信号端与控制电缆对应线路连接，同步采集测量数据。
反馈控制适配：若联动生产线，根据需求选择控制方式。方式 1 适合控制牵引速度（正误差时输出电压增大），方式 2 适合控制挤出螺杆速度（正误差时输出电压降低），保障被测物外径稳定在设定范围。
测量后收尾
测量结束后，先关闭生产线联动控制，再依次关闭测量头和显示控制单元的电源。
用无尘布擦拭测量头的窗口镜片，清除灰尘和油污，避免影响下次测量精度。长期停用需断开所有电缆，将设备封装防尘，妥善存放。
