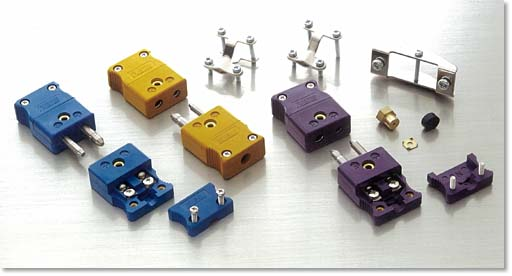

热电偶连接器“Tinter”是我公司在日本**的原创产品，使用JIS标准颜色。 热电偶、连接器和补偿导体可以组装成统一的颜色，使其成为任何人都可以放心使用的高耐热连接器。 防止接线错误等问题。 我们公司是一家专业从事补偿导体和涂层热电偶导线的制造商，基于多年积累的热电偶温度测量知识和技术，开发了一种专用的热电偶连接器，使热电偶更易于使用。

产品一般规格

• 外壳
  材料：PPS
  耐热温度范围：-50°C~+260°C 连续使用温度：+220°C

  阻燃性：UL94V0 绝缘电阻：4×10
  16Ω cm 耐化学性：优异的耐化学
  性，可与含氟聚合物相媲美。 适用于一般有机溶剂。
  耐油性：对矿物油、油脂、柴油和轻油具有良好的耐油性。
  *外壳材料PPS的色调可能因特性而略有不同，但在
  产品性能方面没有问题。

• 连接
  连接材料为热电偶材料*，因此无需进行任何特殊校正。
  此外，即使在环境温度不稳定的情况下，也可以进行**测量。
  *R型着色器的连接部分由补偿导体材料制成。

• 拧紧扭矩 注意不要将
  螺丝拧得过紧。 建议适当的拧紧扭矩为8.9 cN·m。
  此外，建议*大拧紧扭矩为 16 cN·m。
  请注意，在16 cN・m或更高时拧紧可能会损坏外壳。

• 电缆夹 电缆夹
  有双杆 （NDC-M） 和悬臂 （NDC-MS） 版本。
  对于正常应用，我们建议使用悬臂夹具 （NDC-MS）。

常见问题解答
查找有关 Tinter 的常见问题的答案。
我可以买多少？
是否与新的JIS颜色（JIS Category 1颜色）兼容？
插头插孔套件有哪些配件？
我目前正在使用导入的连接器，它是否兼容？
如何使用电缆夹？
电缆夹有两种类型，双杆夹和悬臂夹，但有什么区别？
可以使用的导体外径和电线护套外径的使用范围是多少？
如何使用面板安装硬件？
如何使用适配器（孔径 1.0mm，黄铜制成）？
如何使用方形垫圈？
螺钉的安装扭矩值有设置吗？
Tinter 是否符合 RoHS2 标准？
您是否符合中国RoHS标准？

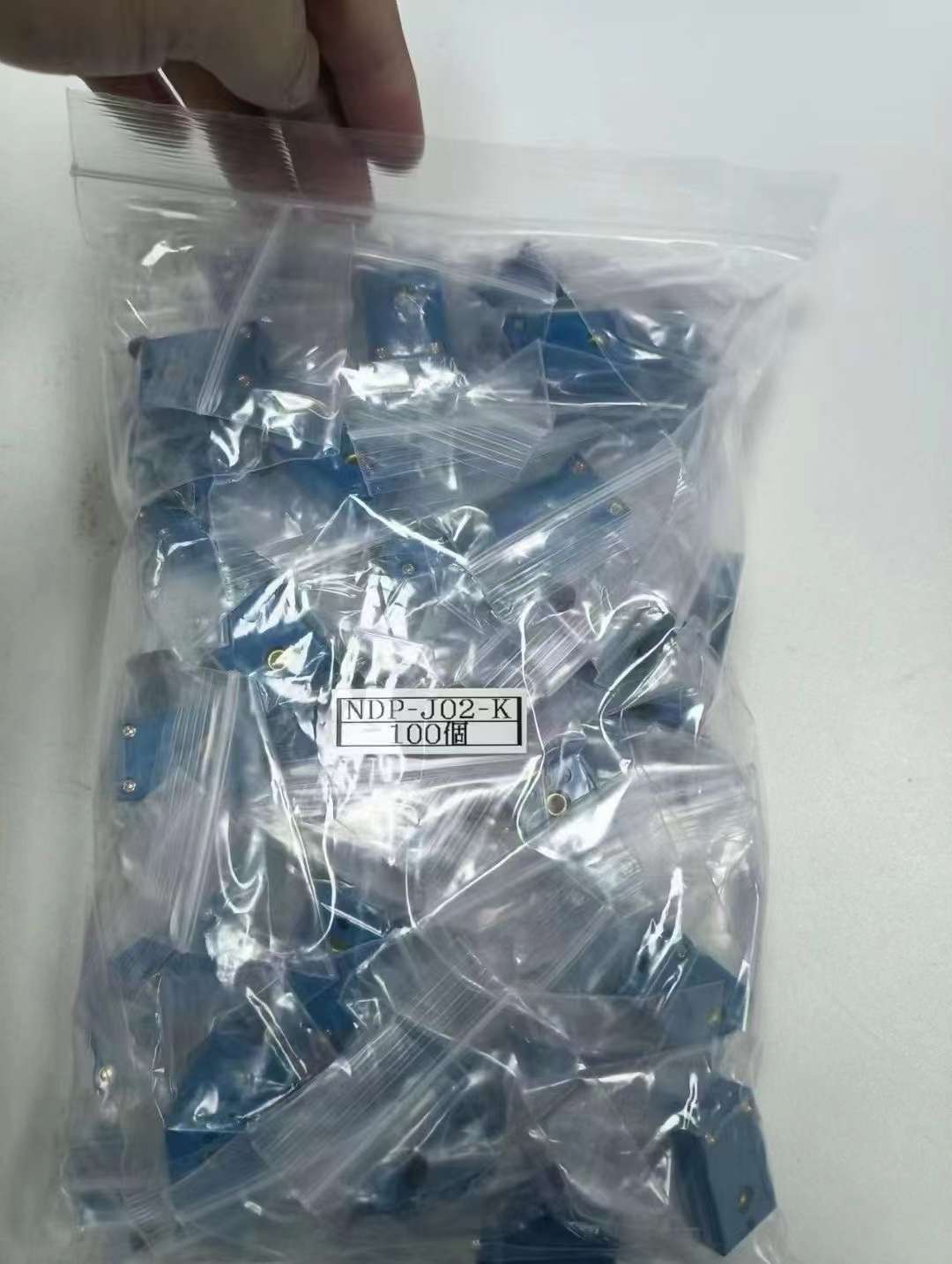

Q.我可以购买多少？
A.It 可以从 1 件购买。 插头插孔组有三种类型。
Q.Is 与新的JIS颜色（JIS类别1颜色）兼容？
答：是的，我们确实有一些支持。 我们将不时从经常请求的类型中做出回应。
Q.插头插孔组的配件有哪些？
A.包括橡胶填料以通过电线。
Q.我目前使用的是进口连接器，是否兼容？
A.有些东西可以使用，但是由于产品种类繁多，即使它们是由同一制造商制造的，兼容性似乎也会因制造时间而异。
请联系我们的销售人员。
Q.如何使用电缆夹？
A.本产品将连接到互换器的补偿导体和热电偶线固定在一起，使其不会脱落。
Q.电缆夹有两种类型，双杆夹和悬臂夹，但有什么区别？
A.双杠杆是电线从两侧固定，悬臂从两侧固定电线，但固定在着色器主体上的是从一侧。 我们建议使用悬臂。
Q.可以使用的导体外径和电线护套外径的使用范围是多少？
A.It 如下表所示。
护套外径 （mm）导体外径 （mm）
标准2.8~6.0 0.3~1.0
微型0.5~4.0 0.05~0.5
请使用与要使用的接口兼容的尺寸的热电偶和补偿导体。
如果尺寸不合适，则存在无法安装、安装强度不足、损坏等风险。
Q.如何使用面板安装硬件？
A.It 用于将着色剂固定到设备的面板表面。
使用着色器的孔眼并用随附的螺钉固定。

Q.如何使用适配器（孔径1.0mm，黄铜材质）？
A.用于固定金属护套，如护套热电偶。 使用前请焊接护套部分和适配器部分。
Q.如何使用方形垫圈？
A.用于通过将导体放置在螺钉和t接口的引脚之间来固定导体。
每个插头插孔需要两个。

* 未安装橡胶填料，因此垫圈部分易于看到。
螺钉的安装扭矩值 Q.Is 设置？
A.我们推荐的拧紧扭矩为“约8.9 cN/m”。 *大拧紧扭矩约为 16 cN/m。
进一步拧紧可能会造成损坏。 建议使用扭矩螺丝刀。
Q.Is Tinter 符合 RoHS2 标准？
一个。 它符合 RoHS2 指令。
你们 Q.Do 遵守中国RoHS标准？
A.中文版RoHS与欧洲RoHS指令的规定不同，虽然可能超过规定值，但基本需要注明是否包含在产品中。 着色器（热电偶连接器）中使用的一些组件（黄铜插入螺母）含有超过法规限制的铅（注：不受欧洲RoHS指令的约束）。 在将包含 Tinter 的器械或 Tinter 带入中国时，有必要确定它是否含有六种特定物质。 将其带入中国时，客户需要内容标签的说明文件，因此，如果您要求我们，我们将提交含有Tinter的部件的材料，因此请联系我们的销售人员。
注：欧洲RoHS指令和中国版RoHS的六种特定物质（镉、六价铬、铅、汞、PBB、PBDE）和监管值（阈值）相同。 但是，虽然欧洲RoHS指令中有对钢、铝合金和铜合金的豁免，但中国的RoHS没有这样的豁免。
