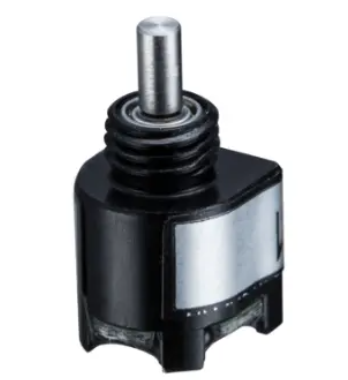

在半导体微小部件装配场景中,设备空间受限、装配精度要求严苛、运行稳定性直接影响产品良率,日本NPM PFCL25-48D4C(048)直动步进电机,以0.48mm精密导程、φ25mm超紧凑设计,为半导体微小部件装配提供高效、精准、可靠的直驱解决方案,适配芯片封装、微型传感器组装、PCB板级部件装配等核心场景。
方案核心:适配半导体装配的核心优势
NPM PFCL25-48D4C(048)作为专为微型精密场景设计的直动步进电机,精准匹配半导体微小部件装配“小空间、高精度、低振动、长稳定”的核心需求,核心优势直击行业痛点。
1. 0.48mm导程+0.01mm分辨率,装配精度拉满
型号中(048)对应0.48mm精密丝杠导程,配合7.5°步距角(48步/转)设计,实现0.01mm/步的超高定位分辨率,定位误差≤±5%,可精准完成半导体微小引脚、微型芯片、传感器等部件的装配定位,杜绝因定位偏差导致的部件损坏、装配不良等问题,大幅提升装配良率。
2. φ25mm超紧凑机身,适配狭小装配空间
电机外径仅25mm,总质量约60g,采用“电机+丝杠+轴承”一体化集成设计,无需额外联轴器、导轨等组件,轴向体积较传统旋转电机+丝杠模组缩减40%以上,完美适配半导体装配设备的微型载台、小型机械手等空间受限部位,不占用设备内部过多空间,简化设备整体结构设计。
3. 低振动低磨损,保障装配稳定性
采用2相PM永磁式结构,2-2相励磁方式,运行振动≤0.1mm,无明显噪音,避免振动对半导体微小部件造成损伤;转子内置双侧滚珠轴承,搭配低摩擦丝杠设计,传动效率高、磨损极低,百万次往复循环无精度衰减,适配半导体装配7×24小时连续生产需求,减少设备停机检修频次。
4. 工业级稳定,适配半导体洁净环境
工作温度范围-10℃~+50℃,连续运行温升≤70K,绝缘等级E类,绝缘耐压AC500V/1分钟,可在半导体洁净车间、无尘装配环境中稳定运行;电机采用全金属密封结构,低释气、无粉尘产生,符合半导体行业洁净生产要求,避免污染装配部件。
5. 控制简易,快速集成适配
标准单极绕线(D4C规格),兼容NPM及市面通用步进驱动器,无需复杂参数调试,脉冲信号即可实现精准定位、匀速进给、往复推送等装配动作,可无缝对接半导体装配设备的PLC、运动控制器,大幅缩短设备集成与调试周期,降低设备开发成本。
核心参数(适配半导体装配场景)
电机规格:φ25mm法兰,2相PM永磁式直动步进电机
丝杠导程:0.48mm(型号(048)专属,适配微小进给)
定位分辨率:0.01mm/step,定位误差≤±5%
步距角:7.5°/步,48步/转,高精度细分控制
额定参数:线圈端4.6V,绕线电阻16Ω/φ,电感4.5mH/φ
最大推力:50N,满足微小部件推送、装配需求
有效行程:30mm/60mm可选,适配不同装配行程需求
认证标准:RoHS、ISO9001、ISO14001,符合半导体行业合规要求
