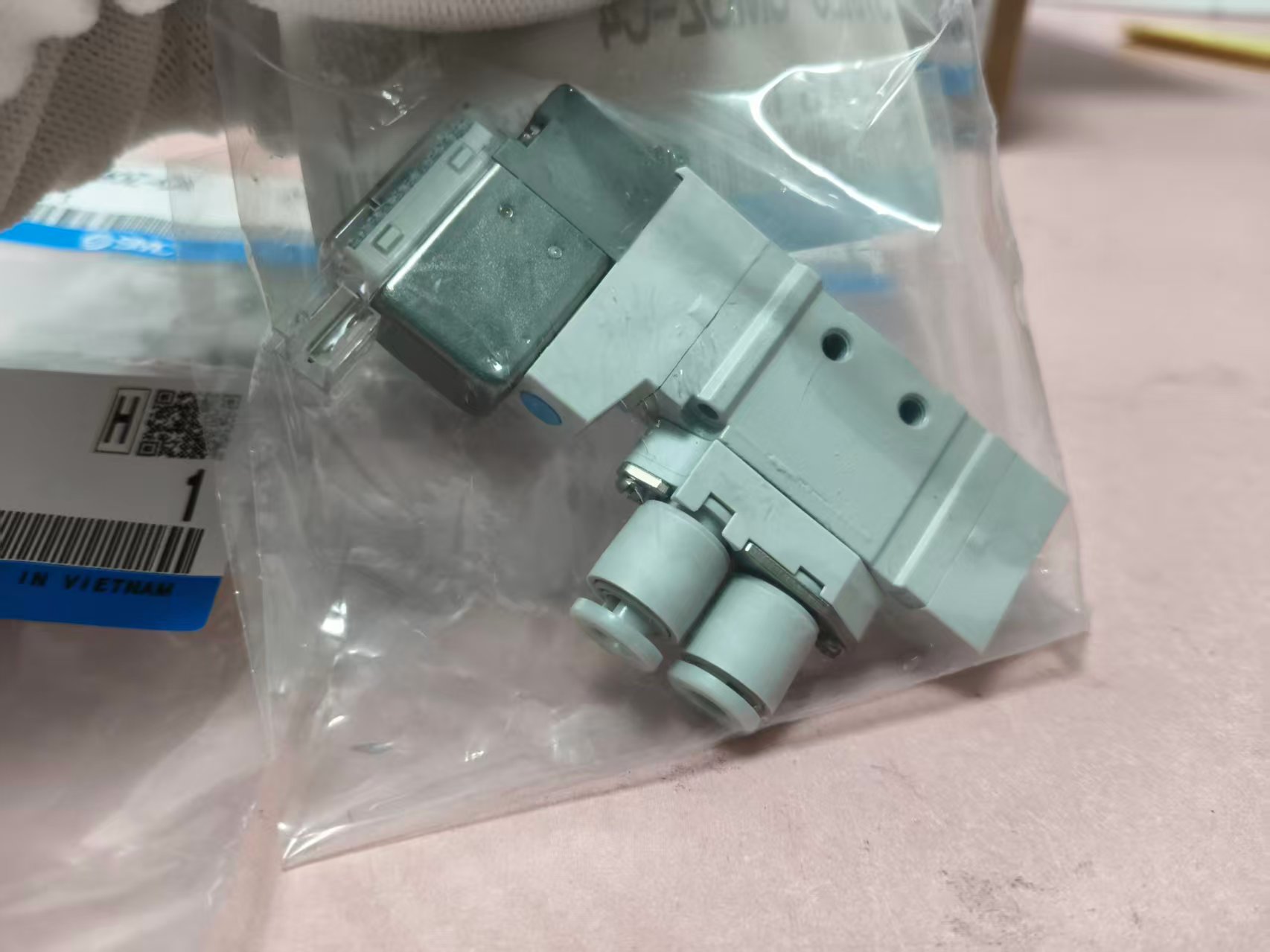

SY3120-5MOZ-C4 是 SMC SY3000 系列中的一款2 位五通单电控底板安装型电磁阀，配备锁定式旋钮手动操作、LED 指示灯和过电压保护，Φ4 快换接头，适用于小型气动系统控制，尤其适合需要节能和频繁启停的自动化设备。
技术规格参数
| 参数 | 数值 | 备注 |
|---|
| 阀门类型 | 2 位五通单电控电磁阀（弹簧复位） | 内部先导式 |
| 额定电压 | DC24V（标准） | 可定制 AC110V/220V 等 |
| 消耗功率 | 0.1W（带节电回路） | 标准线圈 0.4W，节能型降低 75% 功耗 |
| 流体介质 | 压缩空气 | 过滤精度建议 5μm 以下 |
| 工作压力范围 | 0.1-0.7MPa（内部先导） | 外部先导：-100kPa 至 0.7MPa，先导压力 0.25-0.7MPa |
| 环境温度 | -5℃~+50℃（未结露） | 避免阳光直射和热源辐射 |
| 介质温度 | 与环境温度相同 |
|
| 响应时间 | 约 10-15ms | 0.5MPa，24VDC 条件下 |
| 最大动作频率 | 10Hz | 连续操作上限 |
| 有效截面积 | 4.14mm²（Cv=0.23） | 底板安装型 5.4mm²（Cv=0.3） |
| 接管口径 | A・B 口：Φ4 快换接头 | 集装板接口符合 SMC 标准 |
| 手动操作 | 锁定式旋钮（旋转锁定） | 停电时可手动切换阀门状态 |
| 保护功能 | LED 指示灯 + 过电压保护回路 | 防止线圈烧毁，便于故障诊断 |
结构特点与优势
节能设计：带节电回路，功率仅 0.1W，可直接由 PLC 驱动，无需继电器，降低系统成本
高可靠性：主阀密封采用 H-NBR 材料，耐臭氧性提升；先导阀内置过滤器，防止异物导致故障
灵活安装：支持侧面、顶部和底部配管，可单独使用或通过 SS5Y3/SS5Y5/SS5Y7/SS5Y9 集装板横向拼接多联安装，节省空间并简化管路布局
维护便捷：插件式卡匣系统使阀门更换简单，集装板高度仅 43.5mm（含 DIN 导轨）
混合安装：支持 3 通阀和 5 通阀的混合安装，提供多样化的流体控制选项
