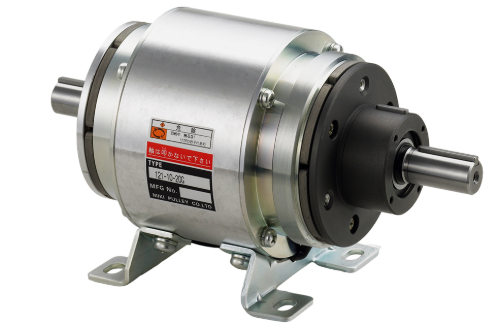

MIKI PULLEY三木普利防滴电磁离合器121-08-20G

货号: 121-08-20G

库存: 紧张

品牌: MIKI PULLEY三木普利

电询

简介

这种板簧式联轴器采用轻质、高强度、高强度铝合金作为夹具轮毂，具有高扭转刚性和响应灵敏。此外，通过使用与轴径相关联的轮毂外径尺寸，也有助于减少惯性矩。SA2型是一种高刚性单元件型。规格（标准）类型允许扭矩[Nm]允许误差最大转速[min]−1］扭转弹簧常数[Nm/rad]轴…

分类: 工控类, MIKI PULLEY三木普利,

产品详情

这是一种开放结构的电磁离合器和电磁制动单元，通过轴结构安装在轻合金鼓外侧。动力通过输入轮毂持续从输出轴输出，通过与离合器电流切断同步施加制动动力，输出轴被制动。它设计用于承受径向载荷。

[规格说明]

类型	规模	动态摩擦扭矩Td [N・m]	静摩擦力矩Ts [N・m]	线圈（20°C）				耐热等级	最大转速 [min]－1］	旋转部件的转动惯量 J [kg·m]2］	整个过程直到间隙调整完成 ET[J]	骨架吸力时间 ta[s]	扭矩上升时间 TP[s]	扭矩消失时间计时	质量 [kg]
类型	规模	动态摩擦扭矩Td [N・m]	静摩擦力矩Ts [N・m]	电压 [V]	容量 [W]	电流 [A]	抵抗[ Ω]	耐热等级	最大转速 [min]－1］	旋转部件的转动惯量 J [kg·m]2］	整个过程直到间隙调整完成 ET[J]	骨架吸力时间 ta[s]	扭矩上升时间 TP[s]	扭矩消失时间计时	质量 [kg]
121-06-20G	06	5	5.5	DC24	11	0.46	52	B	3000	1.43×10－4	36×106	C：0.020 / B：0.015	C：0.041 / B：0.033	C：0.020 / B：0.015	1.5
121-08-20G	08	10	11	DC24	15	0.63	38	B	3000	4.23×10－4	60×106	C：0.023 / B：0.016	C：0.051 / B：0.042	C：0.030 / B：0.025	2.7
121-10-20G	10	20	22	DC24	20	0.83	29	B	3000	1.42×10－3	130×106	C：0.025 / B：0.018	C：0.063 / B：0.056	C：0.050 / B：0.030	5.5
121-12-20G	12	40	45	DC24	25	1.04	23	B	3000	4.18×10－3	250×106	C：0.040 / B：0.027	进球：0.115 / 篮球：0.090	C：0.065 / B：0.050	9.6
121-16-20G	16	80	90	DC24	35	1.46	16	B	3000	1.34×10－2	470×106	C：0.050 / B：0.035	进球：0.160 / 进球：0.127	C：0.085 / B：0.055	18.5
121-20-20G	20	160	175	DC24	45	1.88	13	B	2500	4.13×10－2	10×108	C：0.090 / B：0.065	C：0.250 / B：0.200	C：0.130 / B：0.070	35
121-25-20G	25	320	350	DC24	60	2.50	9.6	B	2000	1.02×10－1	20×108	进攻：0.115 / B：0.085	进球数：0.335 / 进球数：0.275	进球数：0.210 / B：0.125	64
