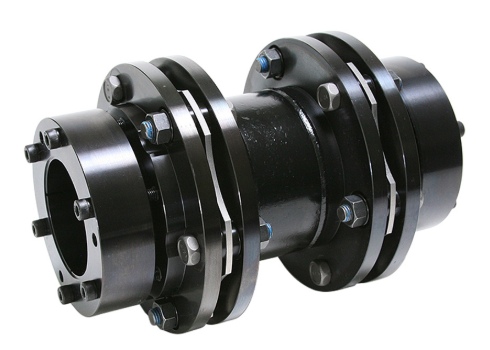

MIKI PULLEY三木普利金属板弹簧联轴器SFH-210S

货号: SFH-210S

库存: 紧张

品牌: MIKI PULLEY三木普利

电询

这种板簧式联轴器采用轻质、高强度、高强度铝合金作为夹具轮毂，具有高扭转刚性和响应灵敏。此外，通过使用与轴径相关联的轮毂外径尺寸，也有助于减少惯性矩。SA2型是一种高刚性单元件型。规格（标准）类型允许扭矩[Nm]允许误差最大转速[min]−1］扭转弹簧常数[Nm/rad]轴…

分类: 工控类, MIKI PULLEY三木普利,

产品详情

这种高刚性板簧联轴器用于高输出应用，最大法兰外径为φ262毫米，允许扭矩为8000牛·米。高刚性元件采用独特的六角结构，实现高精度的动力传递，支持高输出伺服电机。 S型是一种高度刚性单元素型。

规格（楔形固定类型）

类型	允许扭矩 [N·m]	允许误差		最大转速 [min]-1］	扭转弹簧常数 [N·m/rad]	轴向弹簧常数 [N/mm]	转动惯量 [kg·m]2］	质量 [kg]
类型	允许扭矩 [N·m]	偏转角 [°]	轴向 [mm]	最大转速 [min]-1］	扭转弹簧常数 [N·m/rad]	轴向弹簧常数 [N/mm]	转动惯量 [kg·m]2］	质量 [kg]
SFH-150S	1000	1	±0.4	5900	1500000	244	25.14×10-3	8.95
SFH-170S	1300	1	±0.5	5100	2840000	224	47.90×10-3	12.53
SFH-190S	2000	1	±0.5	4700	3400000	244	60.40×10-3	14.21
SFH-210S	4000	1	±0.55	4300	4680000	508	80.50×10-3	16.12
