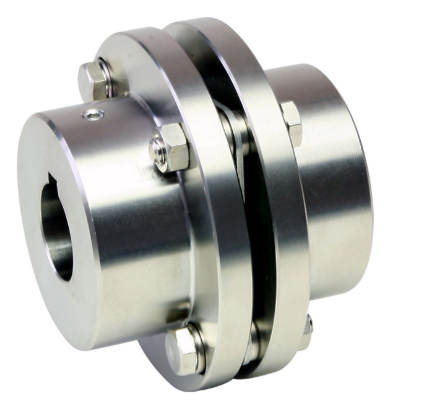

MIKI PULLEY三木普利联轴器SFS-05S-C

货号: SFS-05S-C

库存: 紧张

品牌: MIKI PULLEY三木普利

电询

这种板簧式联轴器采用轻质、高强度、高强度铝合金作为夹具轮毂，具有高扭转刚性和响应灵敏。此外，通过使用与轴径相关联的轮毂外径尺寸，也有助于减少惯性矩。SA2型是一种高刚性单元件型。规格（标准）类型允许扭矩[Nm]允许误差最大转速[min]−1］扭转弹簧常数[Nm/rad]轴…

分类: 工控类, MIKI PULLEY三木普利,

产品详情

单元件S型车身涂覆无电镍镀层，提供简洁的防腐蚀设计。安装在轴上时，钥匙螺丝和锁螺丝是基本标准，请选择孔径和钥匙槽规格。这也作为零件形式提供，便于灵活组装。

规格

类型	允许扭矩 [N·m]	允许误差		最大转速 [min]−1］	扭转弹簧常数 [N·m/rad]	轴向弹簧常数 [N/mm]	转动惯量 [kg·m]2］	质量 [kg]
类型	允许扭矩 [N·m]	偏转角 [°]	轴向 [mm]	最大转速 [min]−1］	扭转弹簧常数 [N·m/rad]	轴向弹簧常数 [N/mm]	转动惯量 [kg·m]2］	质量 [kg]
SFS-05S-C	15	1	±0.6	25000	16000	43	0.11 × 10−3	0.30
SFS-06S-C	30	1	±0.8	20000	29000	45	0.30 × 10−3	0.50
SFS-08S-C	60	1	±1.0	17000	83000	60	0.87 × 10−3	1.00
SFS-09S-C	135	1	±1.2	15000	170000	122	1.60 × 10−3	1.40
SFS-10S-C	190	1	±1.4	13000	250000	160	2.60 × 10−3	2.10
SFS-12S-C	340	1	±1.6	11000	430000	197	6.50 × 10−3	3.40
SFS-14S-C	600	1	±1.8	9500	780000	313	9.90 × 10−3	4.90
