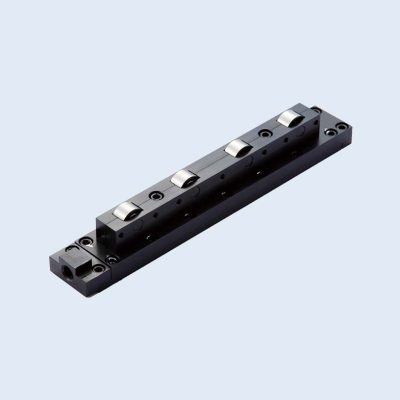

日本FREEBEAR福力百亚 T型槽插入型滚柱单元ARU-2444系列ARU-2444-540

货号: ARU-2444-540

库存: 紧张

品牌: 日本FREEBEAR福力百亚

电询

T型槽插入型滚柱单元ARU-2444系列内置有滚柱的单元通过空气压力上升、下降。与万向球单元相比，滚柱在旋转方向的起动摩擦阻力（μ）小，适用于生产线的方向转换及直角转送。弹簧复位式（通过排气下降）也可制作下图所示以外的尺寸。※T型槽深度大于46mm时，需要在ARU上安…

分类: 其他, 日本FREEBEAR福力百亚,

产品详情

T型槽插入型滚柱单元ARU-2444系列

内置有滚柱的单元通过空气压力上升、下降。
与万向球单元相比，滚柱在旋转方向的起动摩擦阻力（μ）小，适用于生产线的方向转换及直角转送。

弹簧复位式（通过排气下降）
也可制作下图所示以外的尺寸。

※T型槽深度大于46mm时，需要在ARU上安装垫片，以调节高度。
此时，请调节到ARU上浮时球从工作台板的上表面突出2mm。
本公司备有各种垫片。

全长計算公式　A＝24.5＋（A1合计）

（单位：mm）

型号	本体尺寸（mm）				自重	使用空气压力
	L	L1	A1	P	kg	0.3MPa		0.4MPa		0.5MPa		0.6MPa
						负荷能力
						kN	kgf	kN	kgf	kN	kgf	kN	kgf
ARU-2444-300	297.5	228	273	1×P60=60	2.4	1.23	124.90	1.47	149.90	1.96	199.90	2.45	249.80
ARU-2444-540	537.5	468	513	5×P60=300	4.5	2.46	250.10	2.94	299.80	3.92	399.80	4.91	500.10
