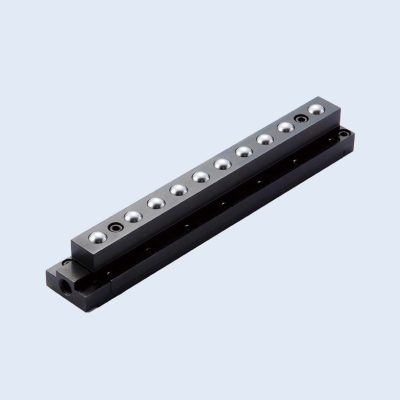

日本FREEBEAR福力百亚方槽插入型万向球单元AFU-2544系列AFU-2544-680

货号: AFU-2544-680

库存: 紧张

品牌: 日本FREEBEAR福力百亚

电询

方槽插入型万向球单元AFU-2544系列不需要加工方槽，可插入已有的T型槽中使用。可在需要时插入，还可插拔使用，因此也可方便地附装在无升降功能的设备上。弹簧复位式（通过排气下降）也可制作下图所示以外的尺寸。※T型槽深度大于46mm时，需要在AFU上安装垫片，以调节高度…

分类: 其他, 日本FREEBEAR福力百亚,

产品详情

方槽插入型万向球单元AFU-2544系列

不需要加工方槽，可插入已有的T型槽中使用。
可在需要时插入，还可插拔使用，因此也可方便地附装在无升降功能的设备上。

弹簧复位式（通过排气下降）
也可制作下图所示以外的尺寸。

※T型槽深度大于46mm时，需要在AFU上安装垫片，以调节高度。
此时，请调节到AFU上浮时球从工作台板的上表面突出2mm。
本公司备有各种垫片。

全长計算公式　A＝24.5＋（L1合计）＋（连接根数）

（单位：mm）

型号	本体尺寸（mm）			自重	使用空气压力
	L	L1	P	kg	0.3MPa		0.4MPa		0.5MPa		0.6MPa
					负荷能力
					kN	kgf	kN	kgf	kN	kgf	kN	kgf
AFU-2544-300	297.5	272	7×P24＝168	2.6	1.23	124.9	1.47	149.9	1.96	199.9	2.45	249.8
AFU-2544-540	537.5	512	17×P24＝408	4.8	2.46	250.1	2.94	299.8	3.92	399.8	4.91	500.1
AFU-2544-680	681.5	656	23×P24＝552	6.0	3.07	312.6	3.68	375.3	4.90	499.7	6.13	625.1
