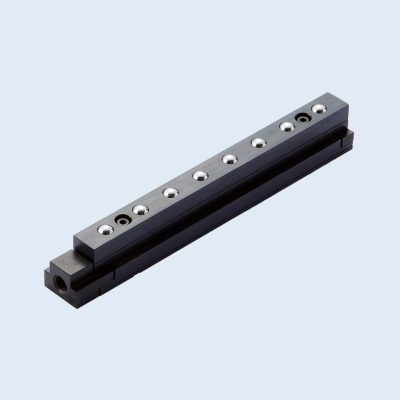

日本FREEBEAR福力百亚 T型槽插入型万向球单元AFU-1625系列AFU-1625-200

货号: AFU-1625-200

库存: 紧张

品牌: 日本FREEBEAR福力百亚

电询

T型槽插入型万向球单元AFU-1625系列不需要加工方槽，可插入已有的 T型槽中使用。可在需要时插入，还可插拔使用，因此也可方便地附装在无升降功能的设备上。（通过模具自重或强制排气下降）也可制作下图所示以外的尺寸。※T型槽深度大于30mm时，需要在AFU上安装垫片，以调…

分类: 其他, 日本FREEBEAR福力百亚,

产品详情

T型槽插入型万向球单元AFU-1625系列

不需要加工方槽，可插入已有的 T型槽中使用。
可在需要时插入，还可插拔使用，因此也可方便地附装在无升降功能的设备上。

（通过模具自重或强制排气下降）
也可制作下图所示以外的尺寸。

※T型槽深度大于30mm时，需要在AFU上安装垫片，以调节高度。
此时，请调节到AFU上浮时球从工作台板的上表面突出2mm。
本公司备有各种垫片。

全长計算公式　A＝14＋（L1合计）＋（2×连接根数）

（单位：mm）

型号	本体尺寸（mm）			自重	使用空气压力
	L	L1	P	kg	0.3MPa		0.4MPa		0.5MPa		0.6MPa
					负荷能力
					kN	kgf	kN	kgf	kN	kgf	kN	kgf
AFU-1625-200	200	184	5×P21.2＝106	0.8	0.36	36.2	0.47	47.9	0.59	60.2	0.71	72.4
AFU-1625-600	600	584	23×P22＝506	2.2	1.24	126.0	1.65	170.3	2.06	210.1	2.47	251.9
