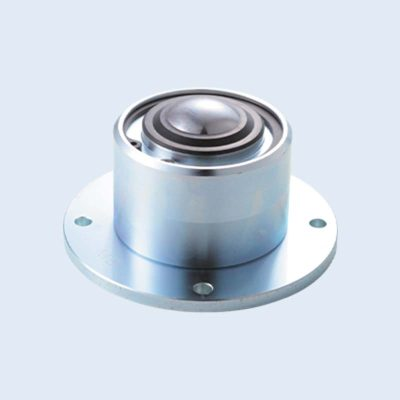

日本FREEBEAR福力百亚 H-type （法兰）万向球C-16H

货号: C-16H

库存: 紧张

品牌: 日本FREEBEAR福力百亚

电询

简介

H-type （法兰）万向球系列中承载能力最大的类型。还备有带金属密封件或橡胶密封件的产品，可减少废屑及粉尘侵入。（单位：mm）型号容许载荷最大载荷主球小球本体自重C-8HA80kg160kg钢钢钢494gS-8HA80kg160kgSUSSUSSUS498g（单位：mm）型号容许载荷最大载荷主球小球本体自…

分类: 其他, 日本FREEBEAR福力百亚,

产品详情

H-type （法兰）

万向球系列中承载能力最大的类型。
还备有带金属密封件或橡胶密封件的产品，可减少废屑及粉尘侵入。

（单位：mm）

型号	容许载荷	最大载荷	主球	小球	本体	自重
C-8HA	80kg	160kg	钢	钢	钢	494g
S-8HA	80kg	160kg	SUS	SUS	SUS	498g

（单位：mm）

型号	容许载荷	最大载荷	主球	小球	本体	自重	A	B	C	D	E	F	G	H
C-10H	150kg	300kg	钢	钢	钢	1175g	∅65	P.C.D.80	∅95	6.5	48	6	4-∅7	1¼″球(∅31.75)
C-12H	200kg	400kg	钢	钢	钢	1664g	∅70	P.C.D.94	∅110	11	60	6	4-∅7	1½″球(∅38.10)
S-12H	200kg	400kg	SUS	SUS	SUS	1660g	∅70	P.C.D.94	∅110	11	60	6	4-∅7	1½″球(∅38.10)
C-16H	300kg	600kg	钢	钢	钢	3996g	∅95	P.C.D.120	∅140	16	80	10	4-∅11	2″球(∅50.80)
C-24H	500kg	1000kg	钢	钢	钢	10810g	∅130	P.C.D.155	∅180	20	120	10	4-∅11	3″球(∅76.20)

（单位：mm）

型号	容许载荷	最大载荷	主球	小球	本体	自重
C-12HR	200kg	400kg	钢	钢	钢	1648g

（单位：mm）

型号	容许载荷	最大载荷	主球	小球	本体	自重	A	B	C	D	E	F	G	H
C-32H	1000kg	2000kg	钢	钢	钢	20000g	187	180	31	6	130	4″球(∅101.60)	4-∅14 ∅20锪孔深16	P.C.D.160
C-40H	1200kg	2400kg	钢	钢	钢	40000g	230	224	33	25	175	5″球(∅127.00)	4-∅14 ∅20锪孔深16	P.C.D.205
C-48H	2000kg	4000kg	钢	钢	钢	80000g	290	–	40	–	200	6″球(∅152.40)	4-∅18 ∅26锪孔深20	P.C.D.240
