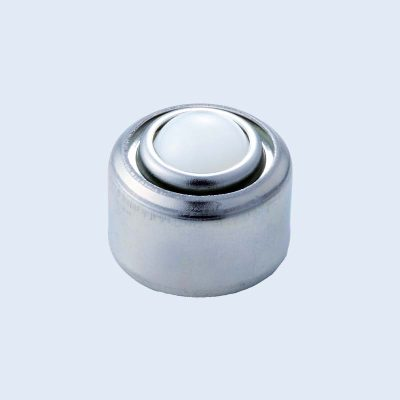

日本FREEBEAR福力百亚万向球 S-type C-3S

货号: C-3S

库存: 紧张

品牌: 日本FREEBEAR福力百亚

电询

简介

万向球 S-type采用本公司独有技术的弹簧内置型压力成型品。通过内置的弹簧使承载均匀，防止因输送物的形状而产生偏载。推荐安装孔尺寸（孔深请根据球的出口进行调节）型号abc□-3S∅20.5+0.108.6〜15.42以上□-5S∅26+0.1012〜21.62以上右图所示的特殊形状的输送物可能会…

分类: 其他, 日本FREEBEAR福力百亚,

产品详情

万向球 S-type

采用本公司独有技术的弹簧内置型压力成型品。
通过内置的弹簧使承载均匀，防止因输送物的形状而产生偏载。

推荐安装孔尺寸
（孔深请根据球的出口进行调节）

型号	a	b	c
□-3S	∅20.5+0.10	8.6〜15.4	2以上
□-5S	∅26+0.10	12〜21.6	2以上

右图所示的特殊形状的输送物可能会产生偏载，此时若使用内置弹簧的产品，就可分散载荷。

（单位：mm）

型号	容许载荷	安装强度	最大强度	主球	小球	本体	自重	A	B	C	D	E	F
C-3S	5kg	49N(5kgf)	68N(7kgf)	钢	钢	钢	18g	∅20	∅13	2.8	13.4	17.2	7/16″球(∅11.1125)
CS-3S	5kg	49N(5kgf)	68N(7kgf)	SUS	SUS	钢	18g	∅20	∅13	2.8	13.4	17.2	7/16″球(∅11.1125)
S-3S	5kg	49N(5kgf)	68N(7kgf)	SUS	SUS	SUS	17g	∅20	∅13	2.8	13.4	17.2	7/16″球(∅11.1125)
P-3S	1kg	9.8N(1kgf)	14.7N(1.5kgf)	尼龙	SUS	钢	12g	∅20	∅13	2.8	13.4	17.2	7/16″球(∅11.1125)
C-5S	8kg	78N(8kgf)	107N(11kgf)	钢	钢	钢	37g	∅25.8	∅17.5	3.7	17.5	23.6	5/8″球(∅15.875)
CS-5S	8kg	78N(8kgf)	107N(11kgf)	SUS	SUS	钢	37g	∅25.8	∅17.5	3.7	17.5	23.6	5/8″球(∅15.875)
P-5S	2kg	19.6N(2kgf)	34.3N(3.5kgf)	尼龙	SUS	钢	21g	∅25.8	∅17.5	3.7	17.5	23.6	5/8″球(∅15.875)

（单位：mm）

型号	容许载荷	安装强度	最大强度	主球	小球	本体	自重	A	B	C	D	E	F	G	H	I
C-8S	20kg	196N(20kgf)	294N(30kgf)	钢	钢	钢	238g	∅50	∅32	P.C.D.62	∅71	7.3	25.2	34	3-∅4.5	1″球(∅25.40)
P-8S	5kg	49N(5kgf)	58.8N(6kgf)	尼龙	SUS	钢	161g	∅50	∅32	P.C.D.62	∅71	7.3	25.2	34	3-∅4.5	1″球(∅25.40)
