货号: 5500ACOIL

库存: 紧张

电询

简介

核心电气参数参数类别具体参数备注线圈匝数50 匝核心特性，可将校准器输出电流放大 50 倍（如输入 1A，等效输出 50A）最大电流连续工作：11A rms短时工作：20.5A rms（最长 2 分钟）短时工作后需冷却 8 分钟，避免线圈过热损坏最大电压7V DC 或 7V rms AC不得超过额定电压…

分类: 仪器仪表类, 美国FLUKE福禄克,

产品详情

核心电气参数

参数类别	具体参数	备注
线圈匝数	50 匝	核心特性，可将校准器输出电流放大 50 倍（如输入 1A，等效输出 50A）
最大电流	连续工作：11A rms 短时工作：20.5A rms（最长 2 分钟）	短时工作后需冷却 8 分钟，避免线圈过热损坏
最大电压	7V DC 或 7V rms AC	不得超过额定电压，防止线圈绝缘击穿
工作频率	DC（直流）+ 45Hz～440Hz（交流）	覆盖工频及常用工业频率，适配多数钳表校准需求
等效电流范围	配合 5500A 校准器：DC/45-65Hz 下 0-550A，65-440Hz 下 0-109.9995A 配合 5520A 校准器：DC/45-65Hz 下 0-1025A，65-440Hz 下 0-149.9995A	基于 50 匝放大倍数，满足大电流钳表校准
测量不确定度	针对福禄克 80I/80I-1000 等钳表：±(有效输出的 0.25％+0.5A)	保证校准结果精准可靠，符合计量标准

二、结构与适配参数

参数类别	具体参数	备注
钳口适配内径	最小 2.54cm（1 英寸）	确保钳表钳口可完全包裹线圈，保证测量一致性

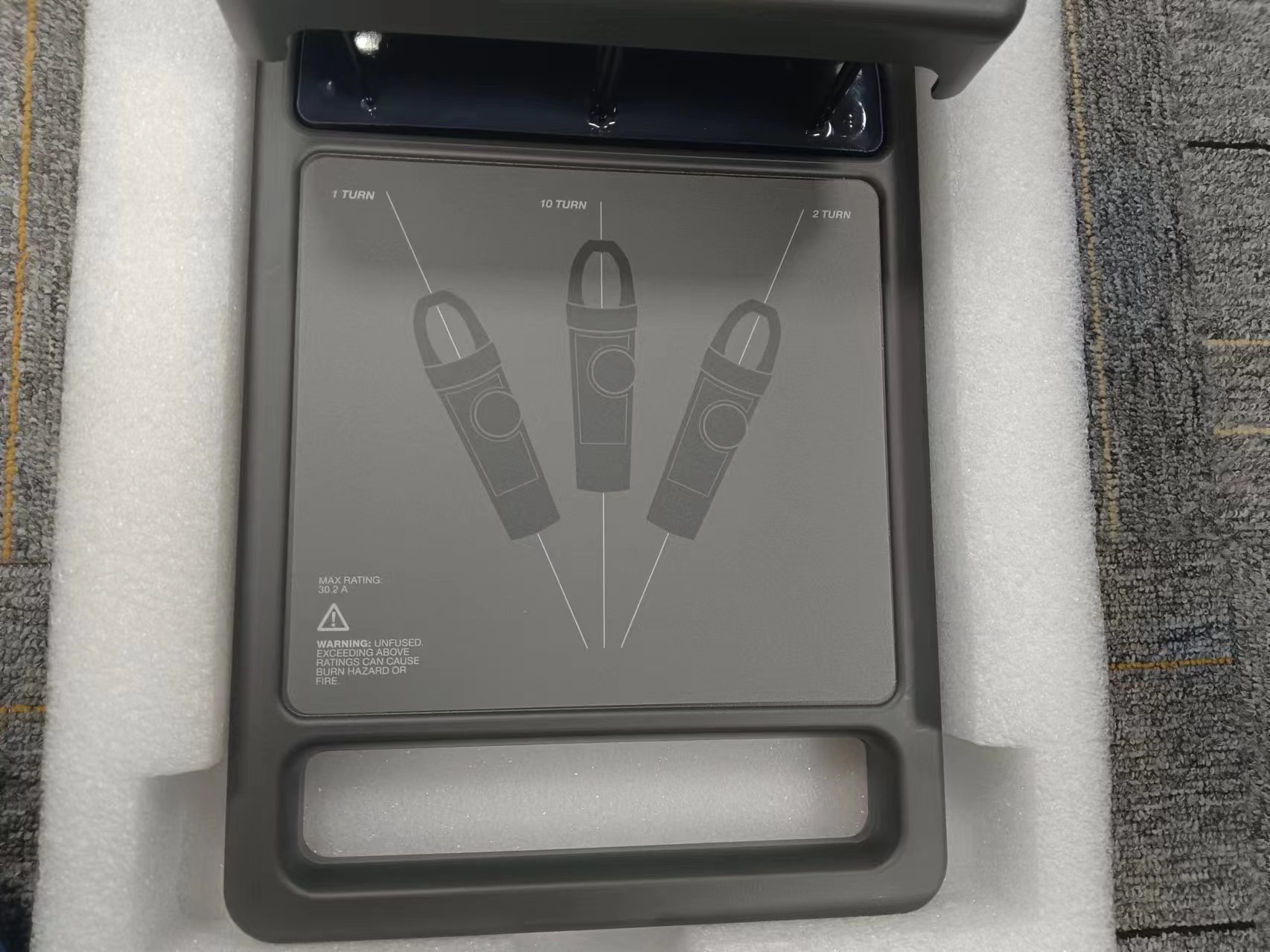

结构设计	无熔丝设计，带定位基座	基座可辅助钳表精准居中，减少人为对准误差，提升重复性
适配校准器	5500A、5520A、5700、5720、5730 等福禄克多产品校准器	兼容主流福禄克校准平台，通用性强
适配钳表类型	电流互感器式（仅 AC）、霍尔效应式（AC/DC）钳形电流表	覆盖市面绝大多数钳表工作原理

三、工作与环境参数

参数类别	具体参数	备注
工作模式	连续 / 短时循环	＜11A 可连续工作；＞11A 需遵循 “2 分钟工作 + 8 分钟冷却” 循环
介质要求	仅适配干燥洁净空气环境	避免潮湿、粉尘、腐蚀性气体，延长线圈寿命

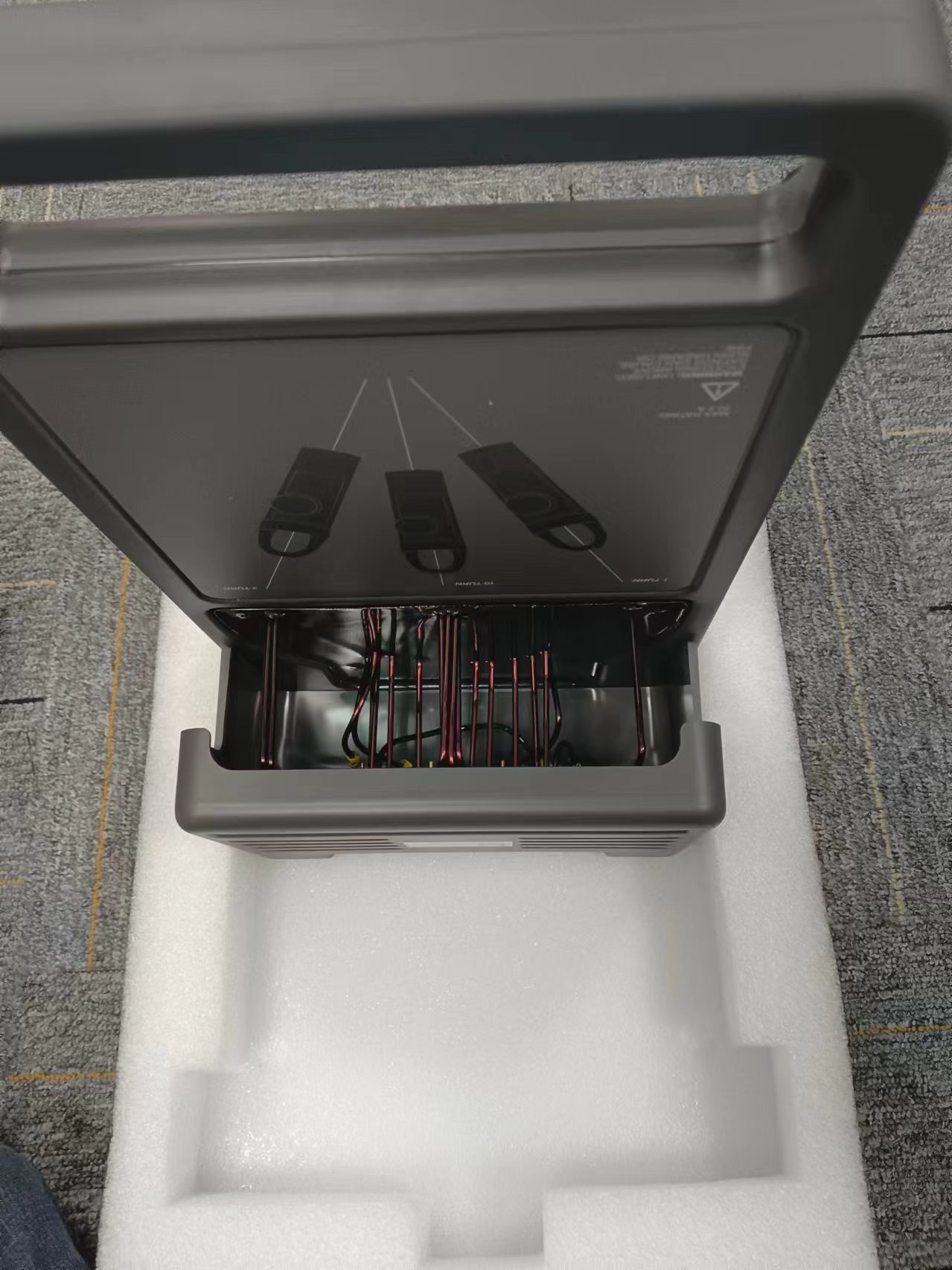

物理特性	纯铜绕组 + 绝缘护套	导电性能优异，绝缘可靠，无内置电路，结构简单耐用
