货号: KFGS-1-120-D16-11L5M3S

库存: 紧张

品牌: 日本KYOWA共和

电询

简介

一、核心电气参数参数项规格详情备注额定电阻120Ω（0.3%~0.4%）行业通用阻值，适配惠斯通电桥测量电路灵敏系数≈2.1（标准值）电阻应变转换线性度优异，测量精度稳定敏感栅材质Cu-Ni 系合金箔高稳定性、低蠕变，长期测量漂移小基底材质聚酰亚胺（约 14μm）超薄高柔韧，…

分类: 工控类, 日本KYOWA共和,

产品详情

一、核心电气参数

参数项	规格详情	备注
额定电阻	120Ω（±0.3%~±0.4%）	行业通用阻值，适配惠斯通电桥测量电路
灵敏系数	≈2.1（标准值）	电阻应变转换线性度优异，测量精度稳定
敏感栅材质	Cu-Ni 系合金箔	高稳定性、低蠕变，长期测量漂移小
基底材质	聚酰亚胺（约 14μm）	超薄高柔韧，可贴附曲面，耐温耐湿
应变极限	室温下约 5.0%	耐受大形变，适配重载、冲击工况
疲劳寿命	约 1.2×10⁷次（±1500με）	长期循环载荷下可靠性高
横向效应	低横向灵敏系数	减少非测量方向应变干扰，提升测量精准度

二、结构与尺寸参数

参数项	规格详情	备注
敏感栅尺寸	1mm（长）×1.1mm（宽）	小栅格设计，适配局部应力集中区域测量
基底尺寸	直径 φ5mm	圆形基底，贴装便捷，节省安装空间
布局类型	双轴（0°/90°）平面布局	D16 为双轴标准型号，同时测量两个垂直方向应变

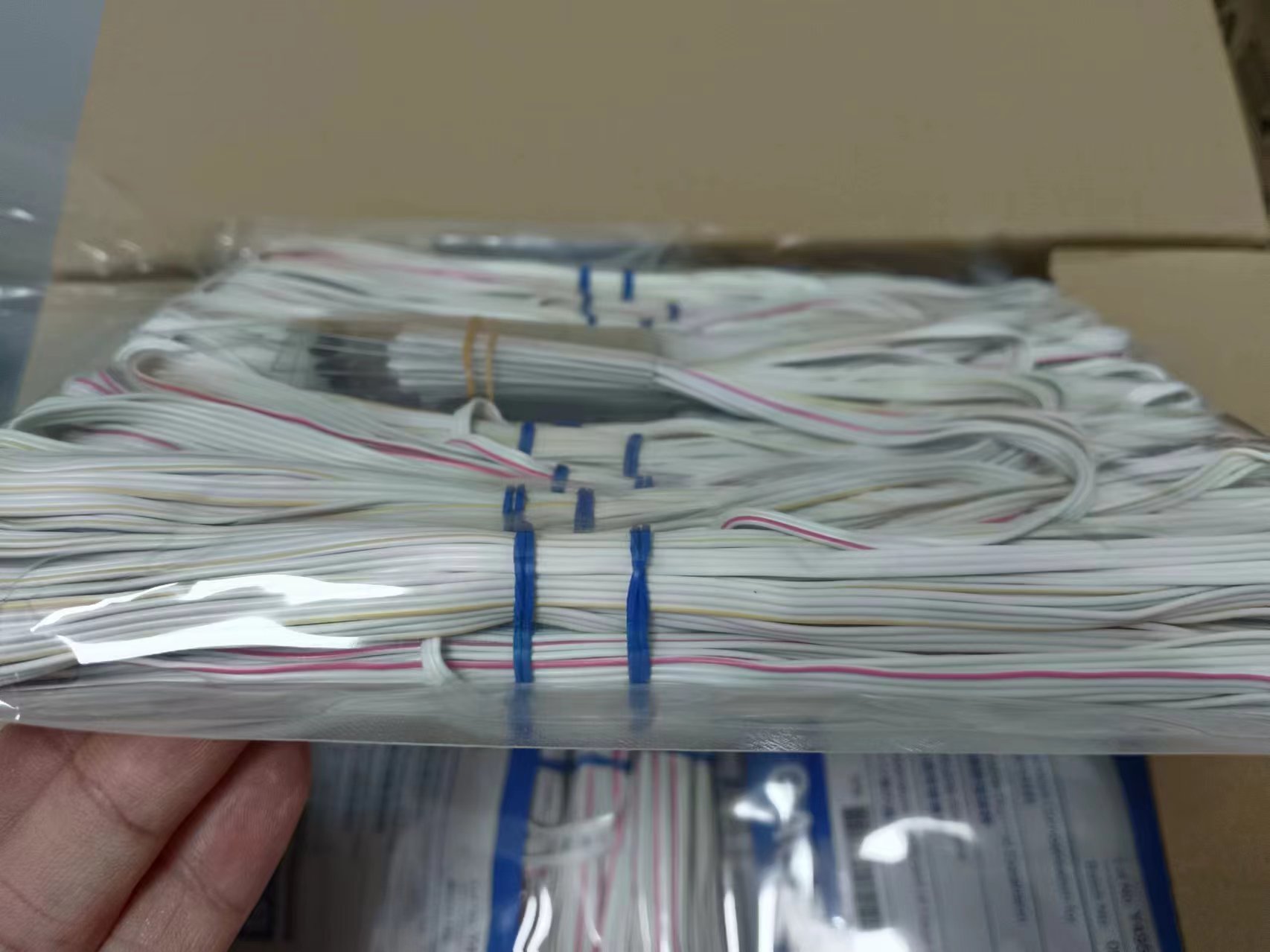

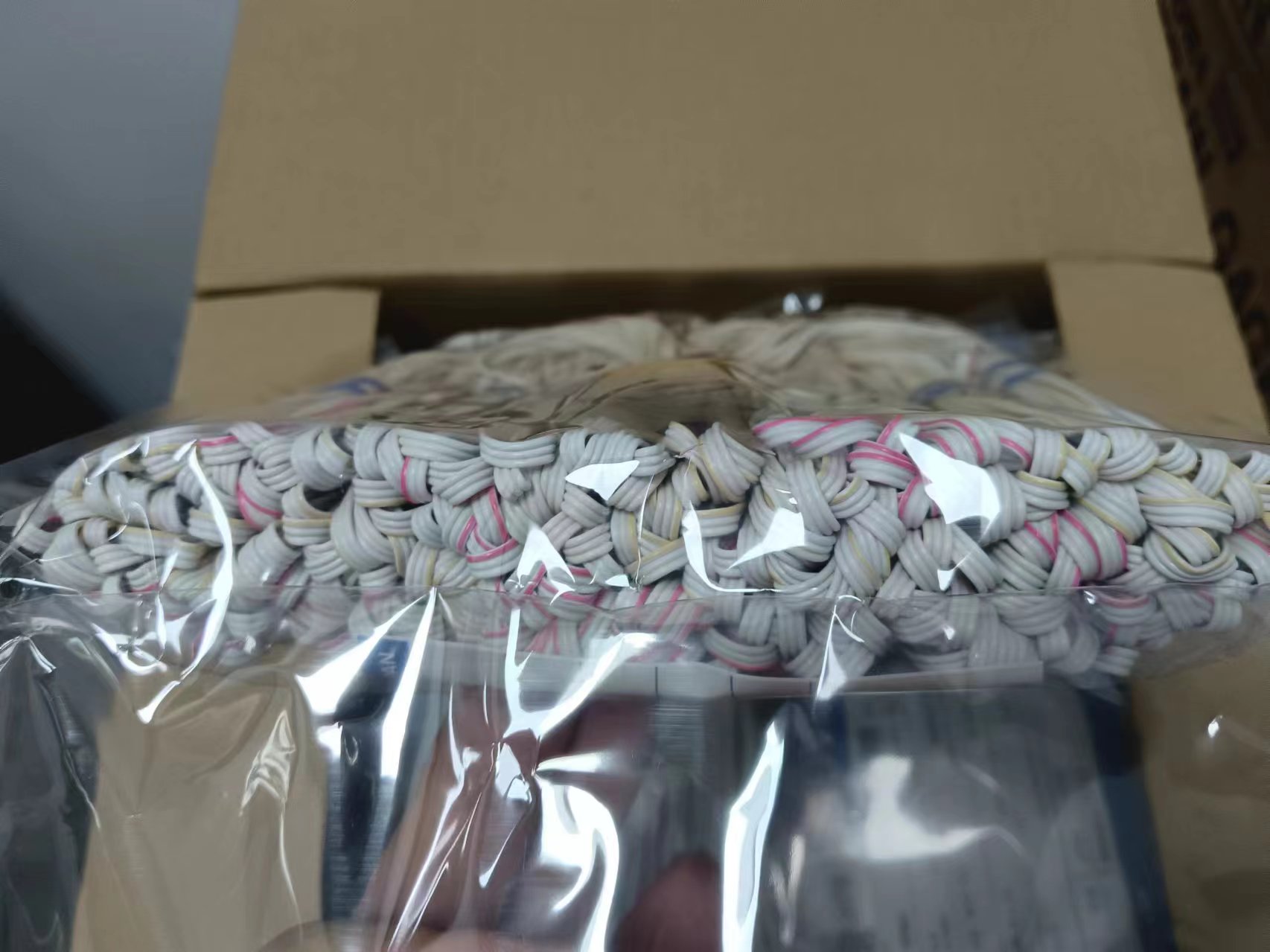

导线配置	L5M3S：3 线式平行乙烯线，长度 5m	3 线式设计降低导线电阻误差，适配长距离信号传输
导线标准色	0°：红色条纹，90°：黄色条纹	色标区分测量轴，接线便捷不易出错
封装形式	箔式单片封装	自带定位标记，便于精准贴装对齐

三、环境与适配参数

参数项	规格详情	备注
自动温度补偿范围	10℃~100℃	内置温度自补偿，抵消环境温漂，无需额外补偿片
适用线膨胀系数	11×10⁻⁶/℃	型号中 “11” 对应，适配钢材、不锈钢等构件
工作温度范围（粘合剂匹配）	CC-33A：-196℃~120℃ CC-35：-30℃~120℃ EP-340：-55℃~150℃ PC-600：-196℃~150℃	不同粘合剂适配超低温、中高温等极端工况
导线适配温度	平行乙烯线（L 系列）：-10℃~80℃	匹配导线温度范围，保障信号传输稳定性
防护特性	耐湿，非直接淋水无需额外涂层	多数室内外潮湿环境可直接使用，简化安装
合规认证	RoHS、CE	符合环保与安全标准，适配全球工
