核心基础信息

二、关键技术参数

1. 流体与压力参数

• 适用流体：压缩空气（标准应用），也可用于水、非腐蚀性液体（需评估）

• 最大工作压力：1.5 MPa (15 kgf/cm²)

• 最小工作压力：0 MPa（真空状态可使用）

• 压力损失：低流阻设计，确保气动系统高效运行

2. 连接与尺寸参数

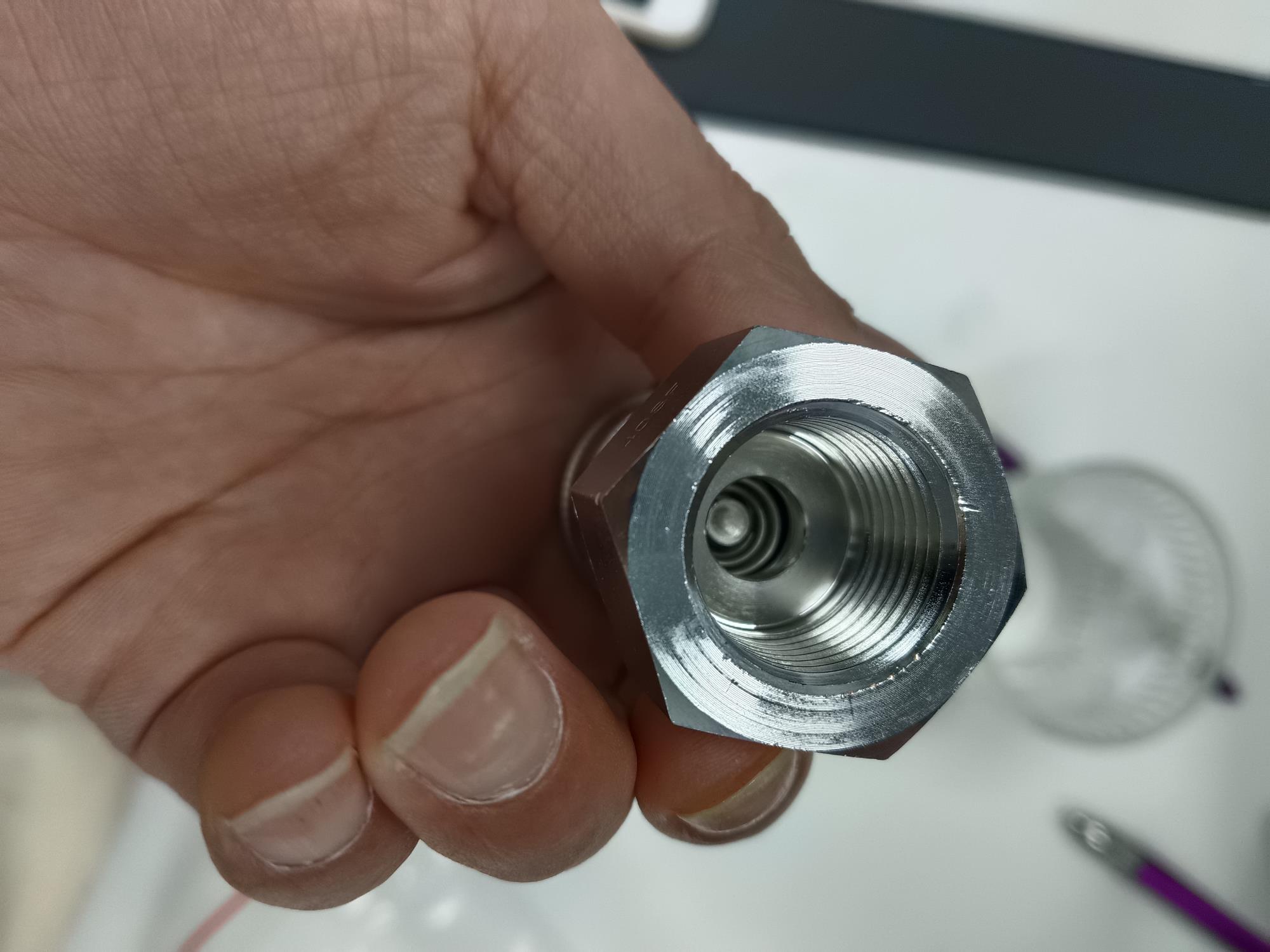

• 安装形状：内螺纹（Female Thread）

• 螺纹规格：Rc1/2（PT1/2） 锥管螺纹，符合 JIS 标准

• 适配气管：40 型对应内径 12-13mm 气管

• 外形尺寸（精确值）：

• 六角对边尺寸（WAF）：约 41mm（SS41 后缀中 "41" 代表此尺寸）

• 总长度（L）：约 57.5mm

• 主体直径（D）：约 35mm

• 重量：约 138g（钢材质标准重量）

3. 温度与环境参数

• 工作温度范围：-20°C ~ 80°C（NBR 密封标准规格），FKM 密封可达 200°C 以上

• 耐腐蚀性：表面镀镍处理，提高防锈能力，适用于一般工业环境

• 耐久性：关键部件淬火处理，插拔寿命可达 10,000 次以上

三、性能特点与优势

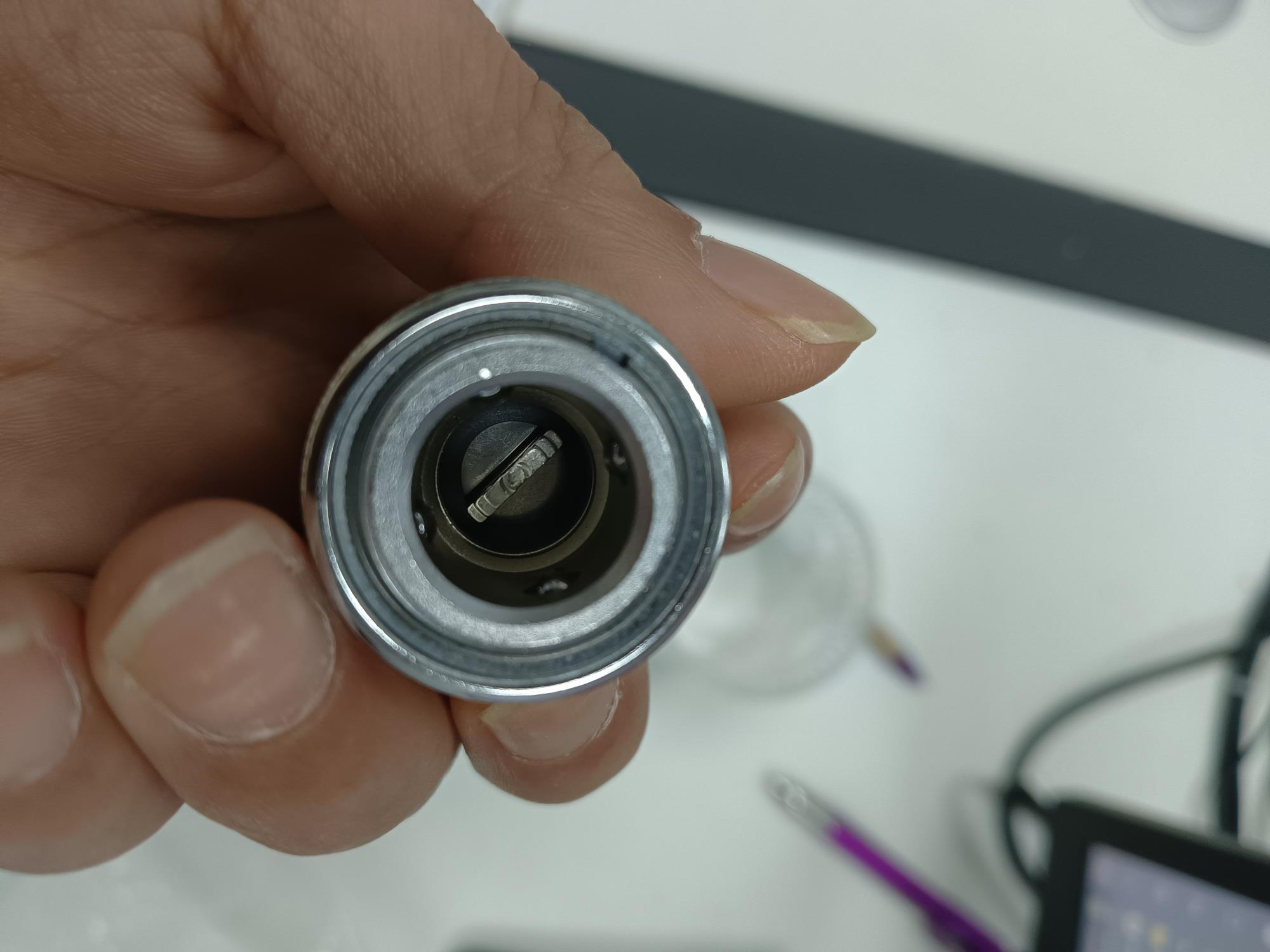

1. 自动密封设计：内置阀门，分离时自动切断流体，有效防止泄漏，提高安全性

2. 快速连接操作：一键式按压连接，操作简便，提高工作效率

3. 高强度结构：阀体钢材质 + 关键部件淬火处理，耐磨耐用，适合频繁插拔工况

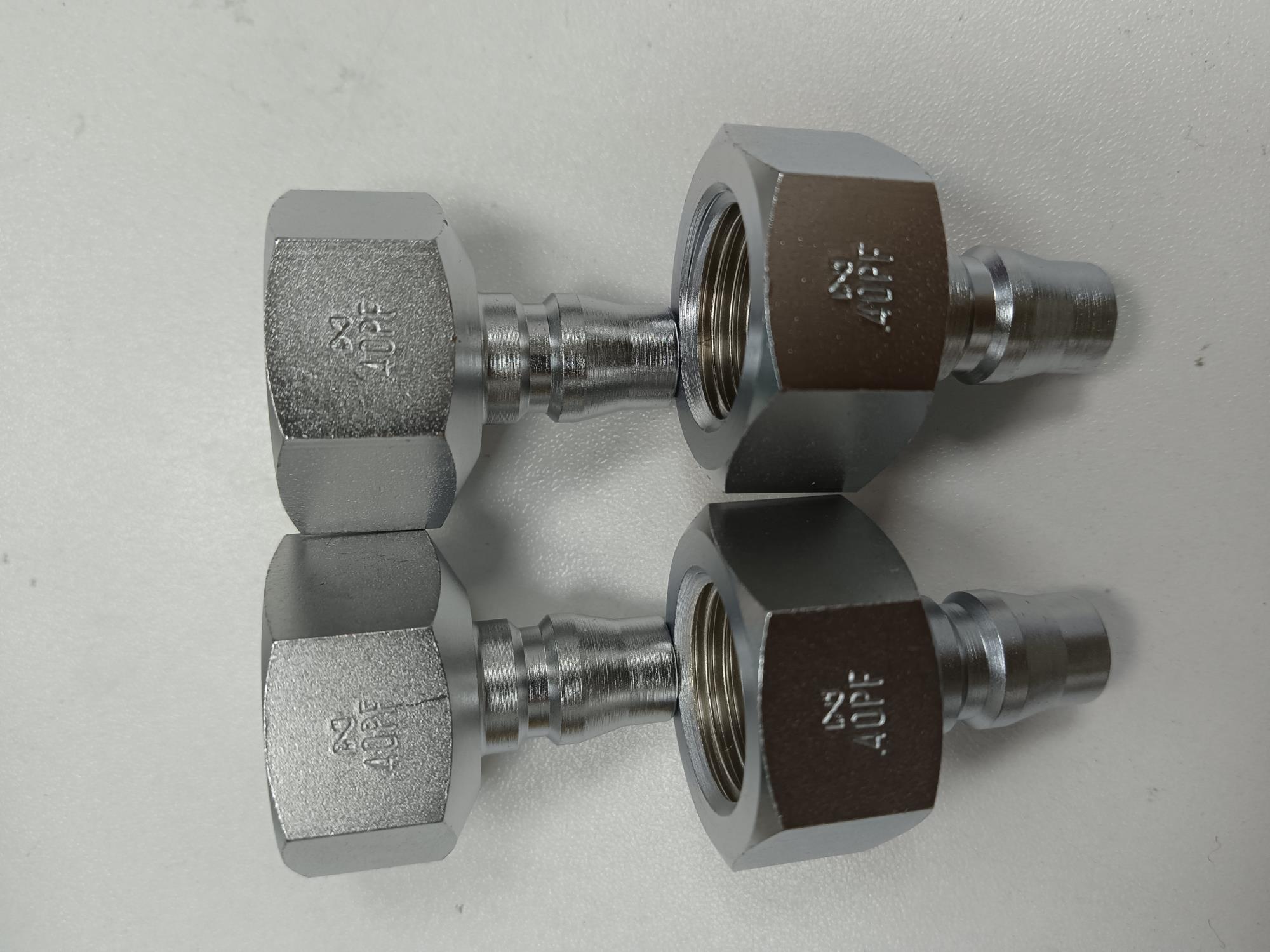

4. 通用性强：可与 Hi Cupla 系列所有同规格插头（如 40PF SS41）连接，互换性好

5. 低维护需求：结构简单可靠，日常只需保持清洁即可长期稳定使用

四、应用场景与选型要点

1. 典型应用

• 工厂气动系统配管（主管路、分支管路）

• 气动工具连接（风镐、风钻、气动扳手等）

• 自动化生产线气动元件连接（气缸、电磁阀等）

• 小型气动设备气路连接（如气动夹具、气动输送系统）

2. 选型与使用注意事项

• 流体兼容性：避免用于强腐蚀性流体（如强酸强碱），此类应用建议选择不锈钢材质（S4/S6 后缀）

• 温度匹配：高温环境（>80°C）需选择 FKM 密封规格，低温环境（<-20°C）需特殊评估

• 安装扭矩：建议使用扭矩扳手（约 25-30 N・m），避免螺纹损坏或密封不良

• 维护要点：

• 连接前确保接头和气管清洁，防止杂质进入影响密封

• 定期检查密封件状态，出现老化或损伤时及时更换

• 避免过度弯曲气管，防止气流不畅或接头受力损坏
