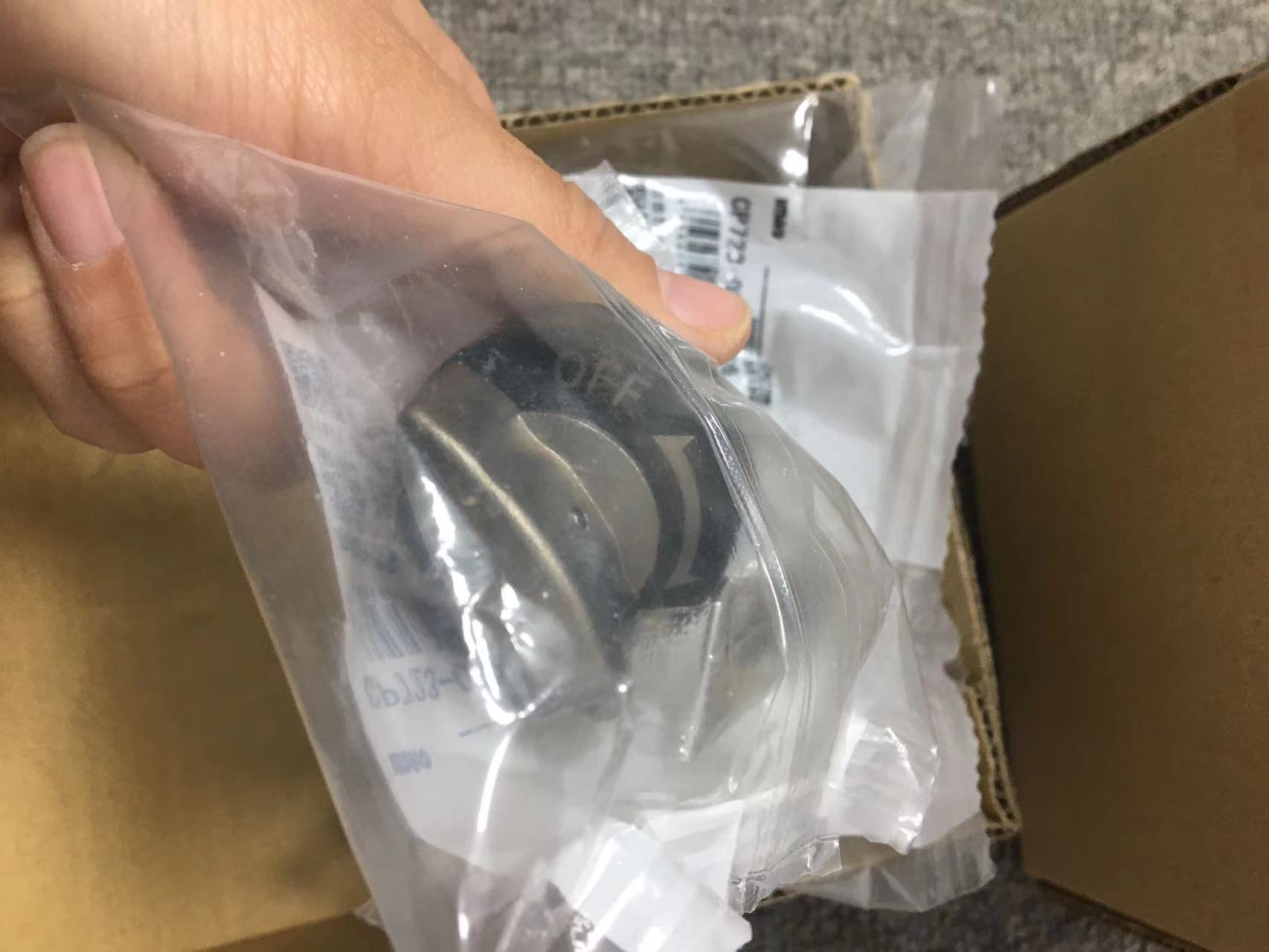

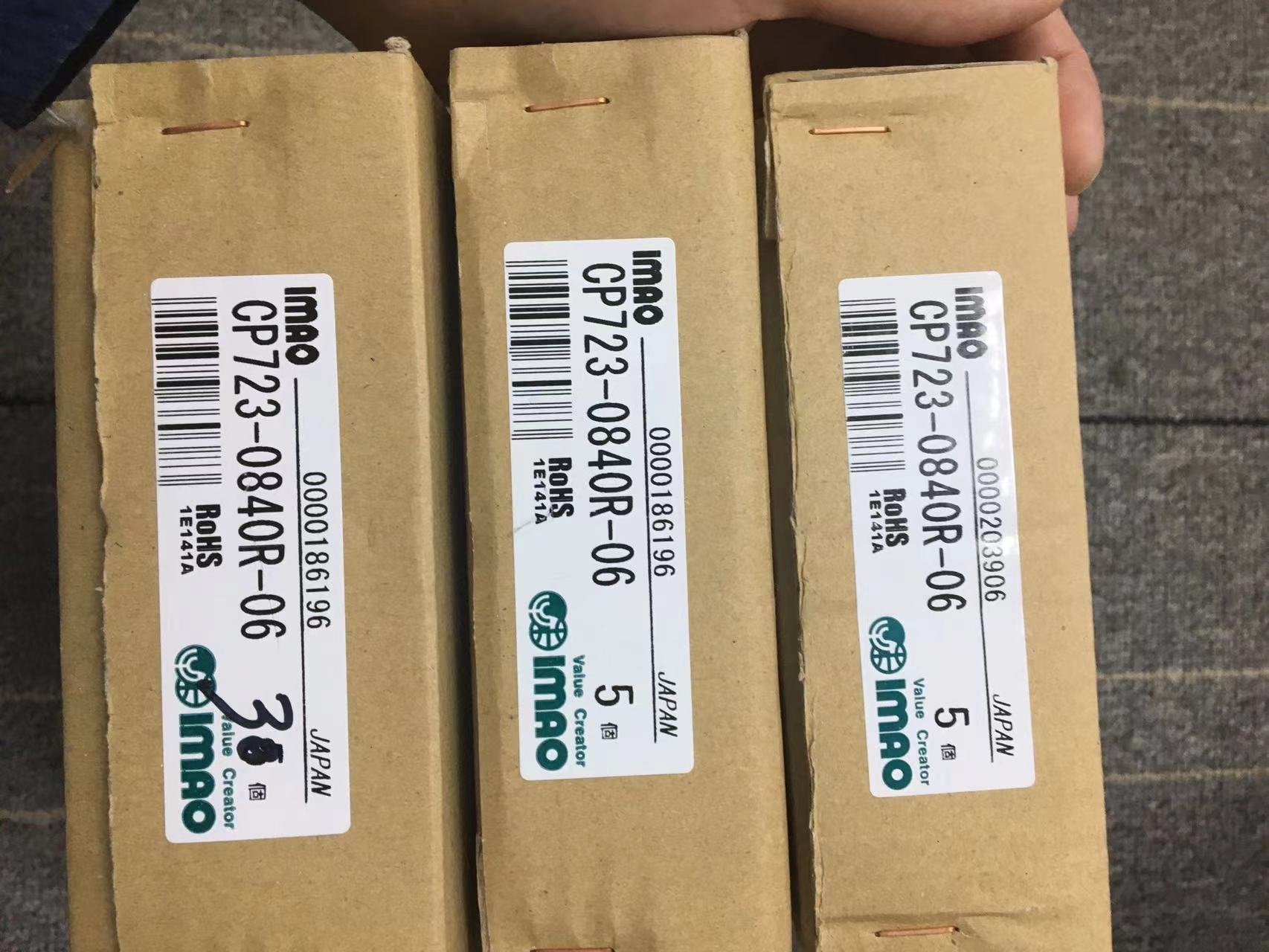

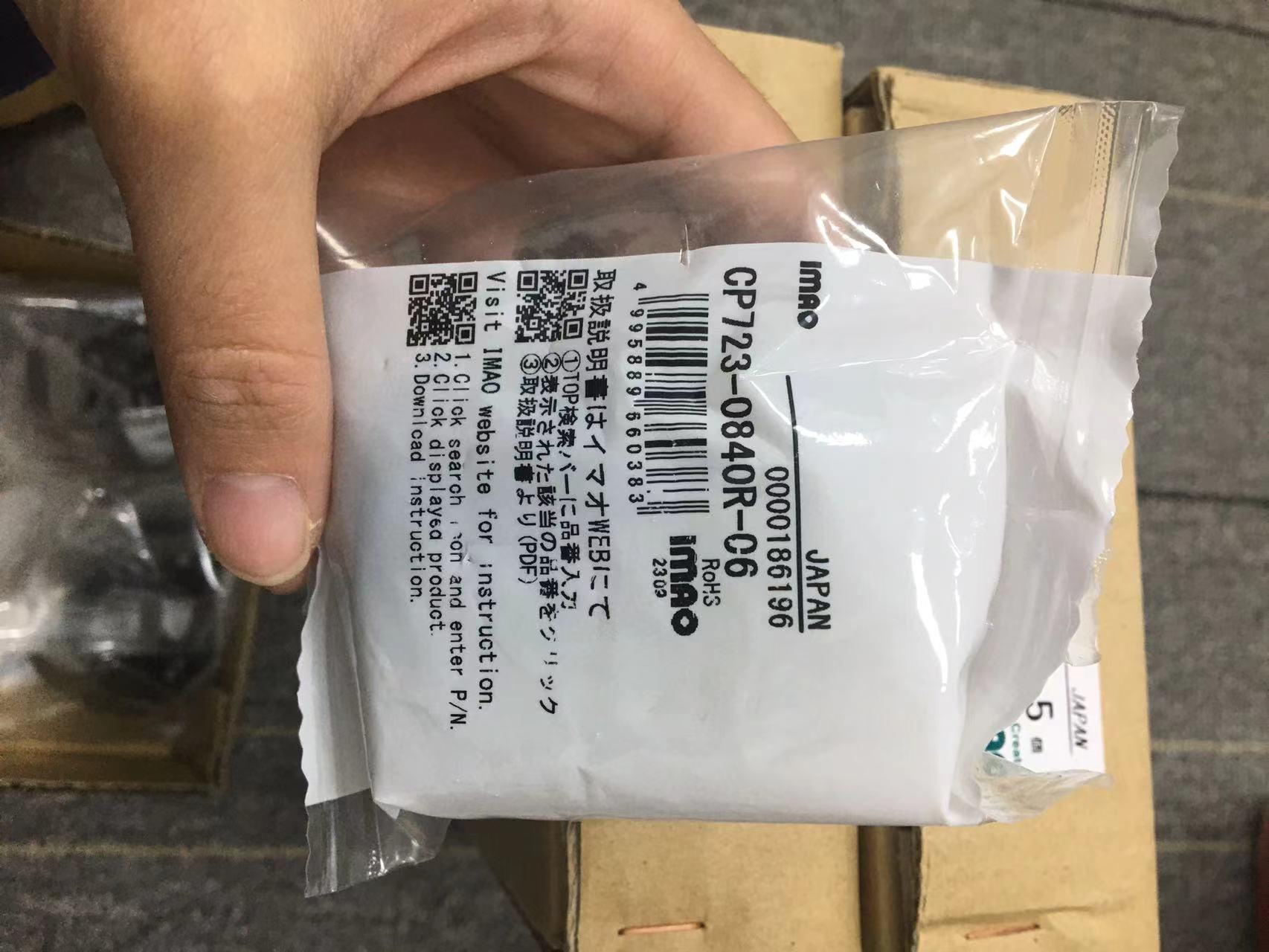

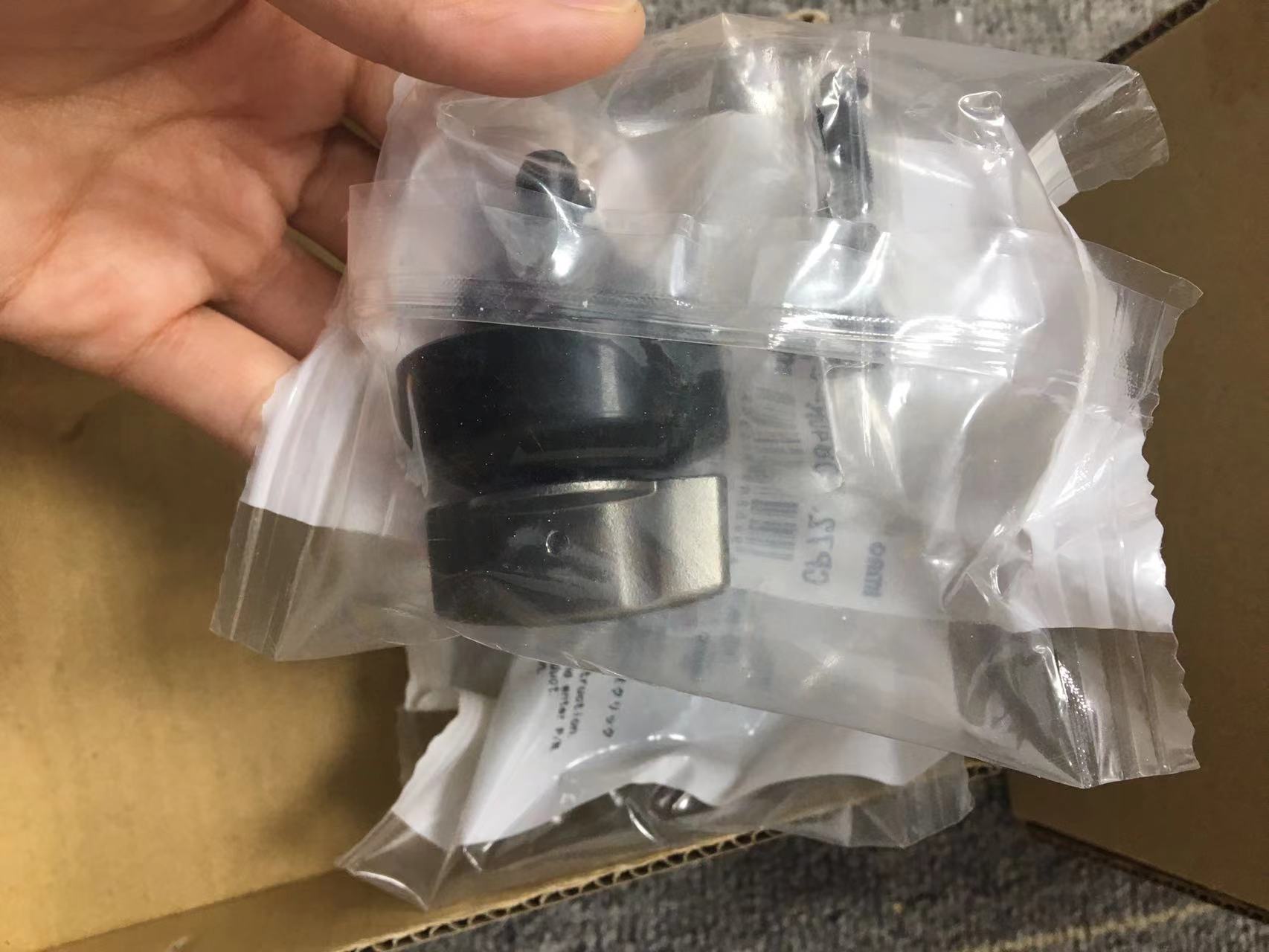

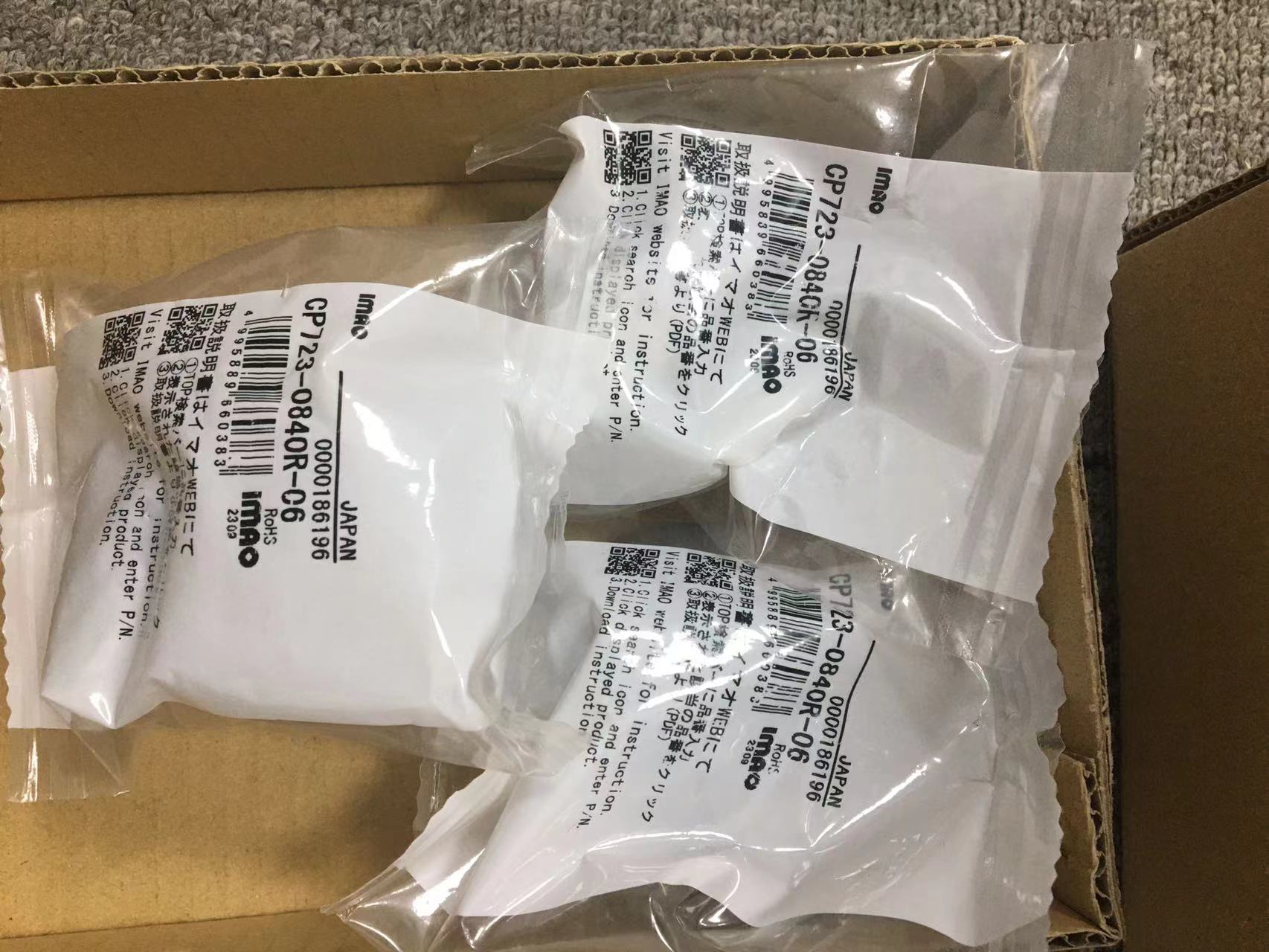

电商MRO供应链日本IMAO今尾快速柔性定位器旋转型 CP723-0840R-06

货号: CP723-0840R-06

库存: 紧张

品牌: 日本IMAO今尾

电询

简介

参数类别具体参数定位类型圆锥销旋钮型，旋转≤90 夹紧 / 松开适配规格CP723 系列，小头平尖重复定位精度水平安装 10μm；垂直安装 20μm夹紧力600N顶起力100N安装侧直径 D125mm（公差 G6）头部直径 D40mm头部高度 H26mm销部高度 H132mm销部小径 H29.5mm销部锥长 H315.5m…

分类: 五金工具类, 日本IMAO今尾,

产品详情

参数类别	具体参数
定位类型	圆锥销旋钮型，旋转≤90° 夹紧 / 松开
适配规格	CP723 系列，小头平尖
重复定位精度	水平安装 ±10μm；垂直安装 ±20μm
夹紧力	600N
顶起力	100N
安装侧直径 D1	25mm（公差 G6）
头部直径 D	40mm
头部高度 H	26mm
销部高度 H1	32mm
销部小径 H2	9.5mm
销部锥长 H3	15.5mm
销部锥径 D2	8mm
锥角 θ	130°
定位面直径 Dp	34mm
安装孔	4-φ3.4，配 4 个 M3×0.5×10L 内六角螺钉
材质 / 处理	主体 / 轴：SCM440（四氧化三铁皮膜）；锥形销：SCM440（盐浴软氮化）；旋钮：SCS13（SUS304）；管脚：SUS304
重量	211g
适用场景	3C、小型模具、轻载夹具，适合高频换型与空间受限工况
