货号: QCPC0834-14S

库存: 紧张

电询

简介

IMAO 今尾 QCPC0834-14S 是一款免工具快速夹紧器，适配工装夹具快速装拆，核心参数如下：核心性能参数参数详情适用板厚6-14mm剪切强度1800N抗拉强度400N耐热温度180℃夹紧力7N/9N定位精度重复定位精度 0.25mm尺寸与物理参数参数详情本体直径（D2）φ34mm安装孔直径（D1）…

分类: 测量工具类, 日本IAMO今尾,

产品详情

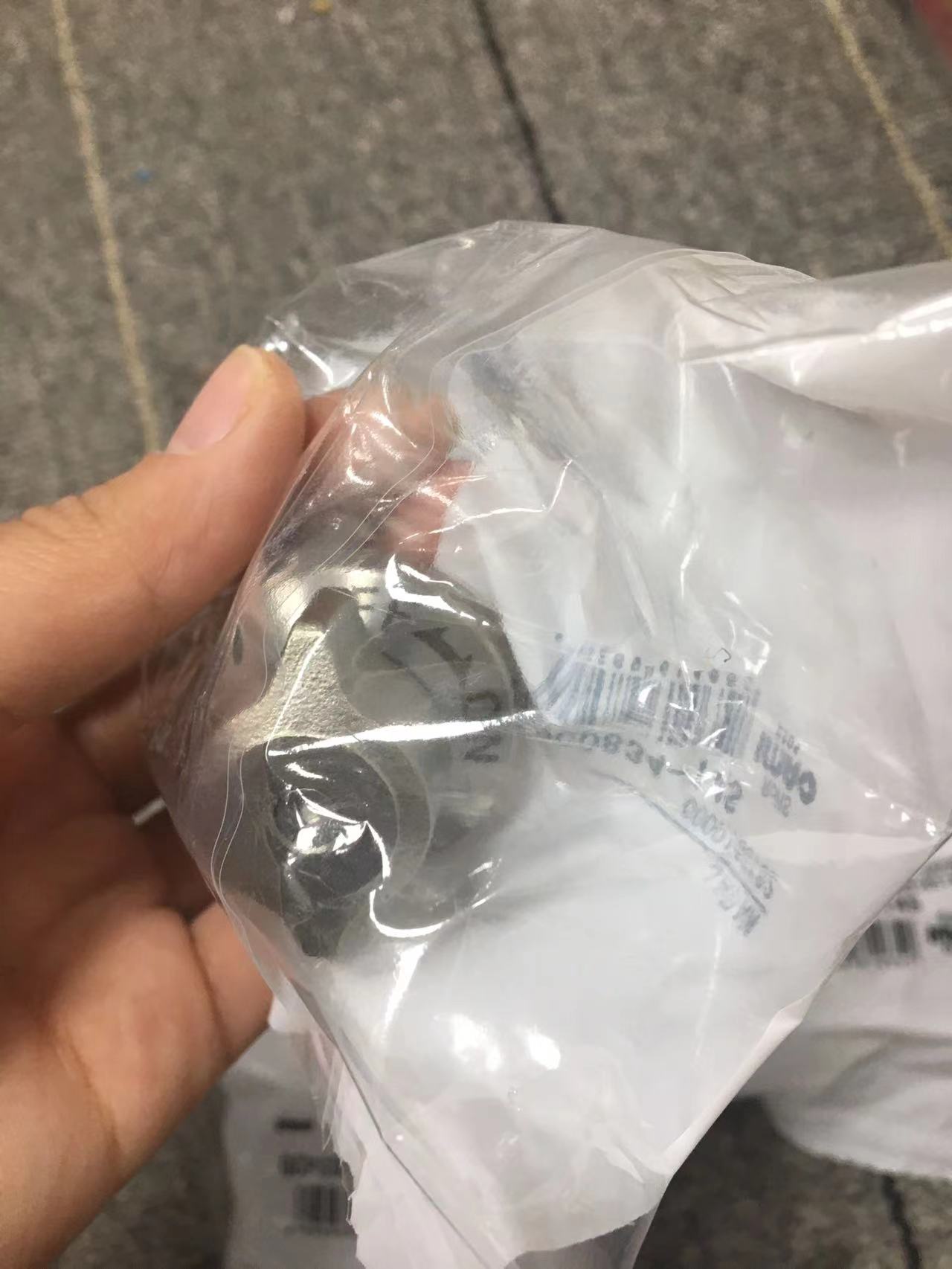

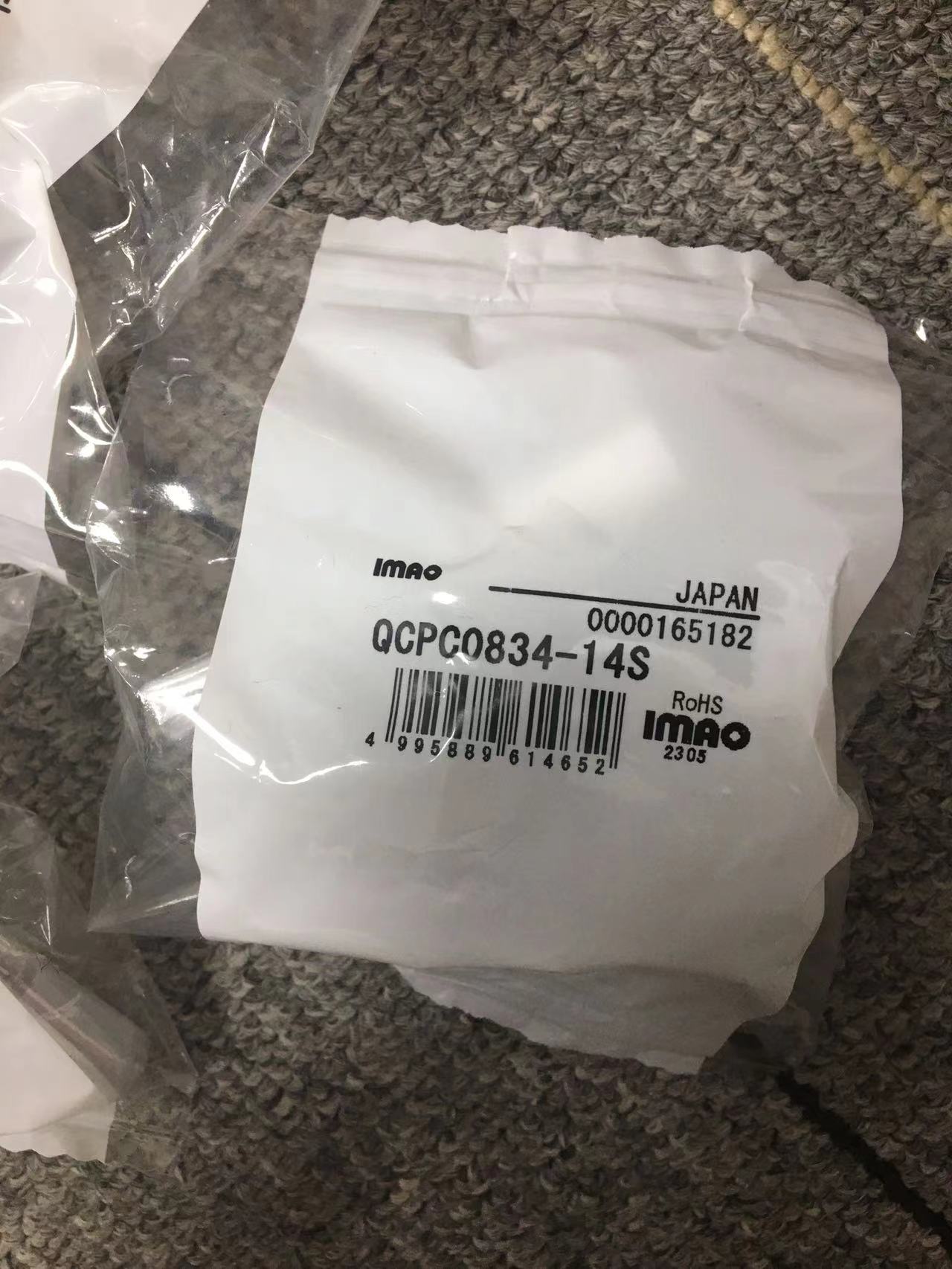

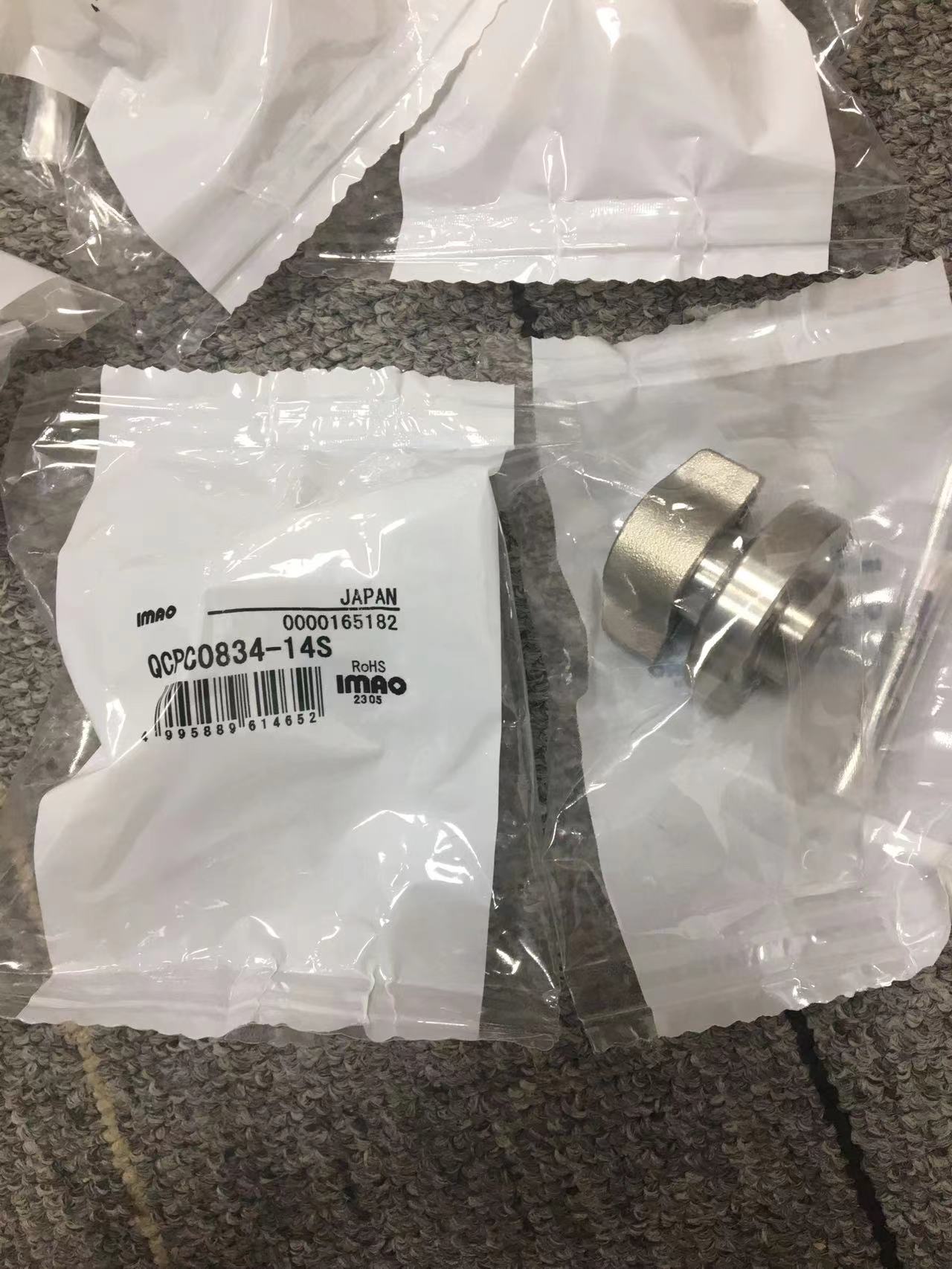

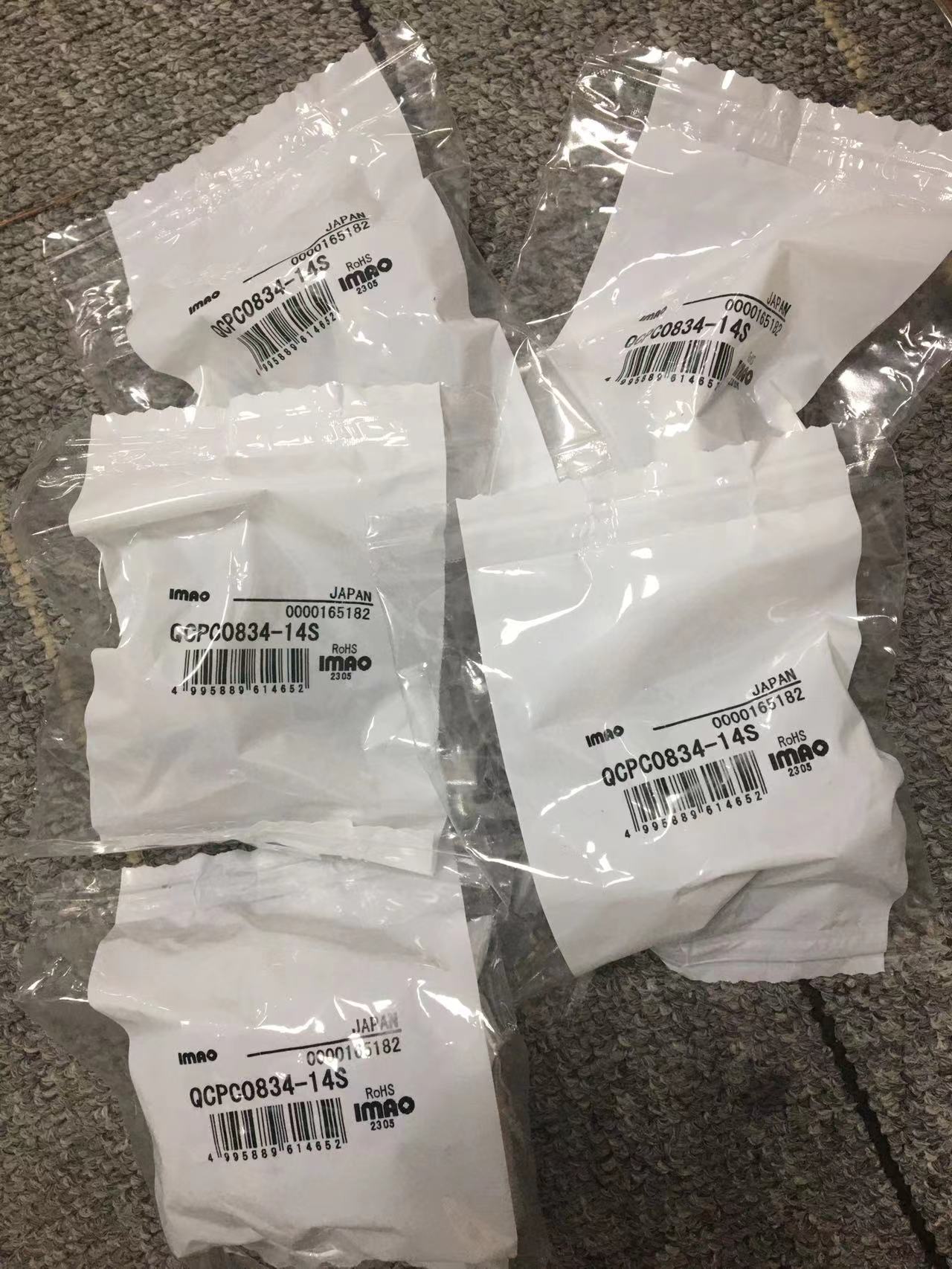

IMAO 今尾 QCPC0834-14S 是一款免工具快速夹紧器，适配工装夹具快速装拆，核心参数如下：

核心性能参数

参数	详情
适用板厚	6-14mm
剪切强度	1800N
抗拉强度	400N
耐热温度	180℃
夹紧力	7N/9N
定位精度	重复定位精度 ±0.25mm

尺寸与物理参数

参数	详情
本体直径（D2）	φ34mm
安装孔直径（D1）	φ18mm
销直径（D）	φ8mm（h9 公差，-0.04~-0.08mm）
高度（Dp）	28mm
安装螺纹	3 个 M3×0.5×6L 不锈钢内六角螺丝
重量	105g

材质与配件参数

参数	详情
本体材质	S45C 钢（无电解镍镀）
旋钮材质	SCS13（SUS304 相当）
内部部件	弹簧、钢珠等
标准配件	3 个 M3×0.5×6L 不锈钢内六角螺丝
环保认证	符合 RoHS 标准
