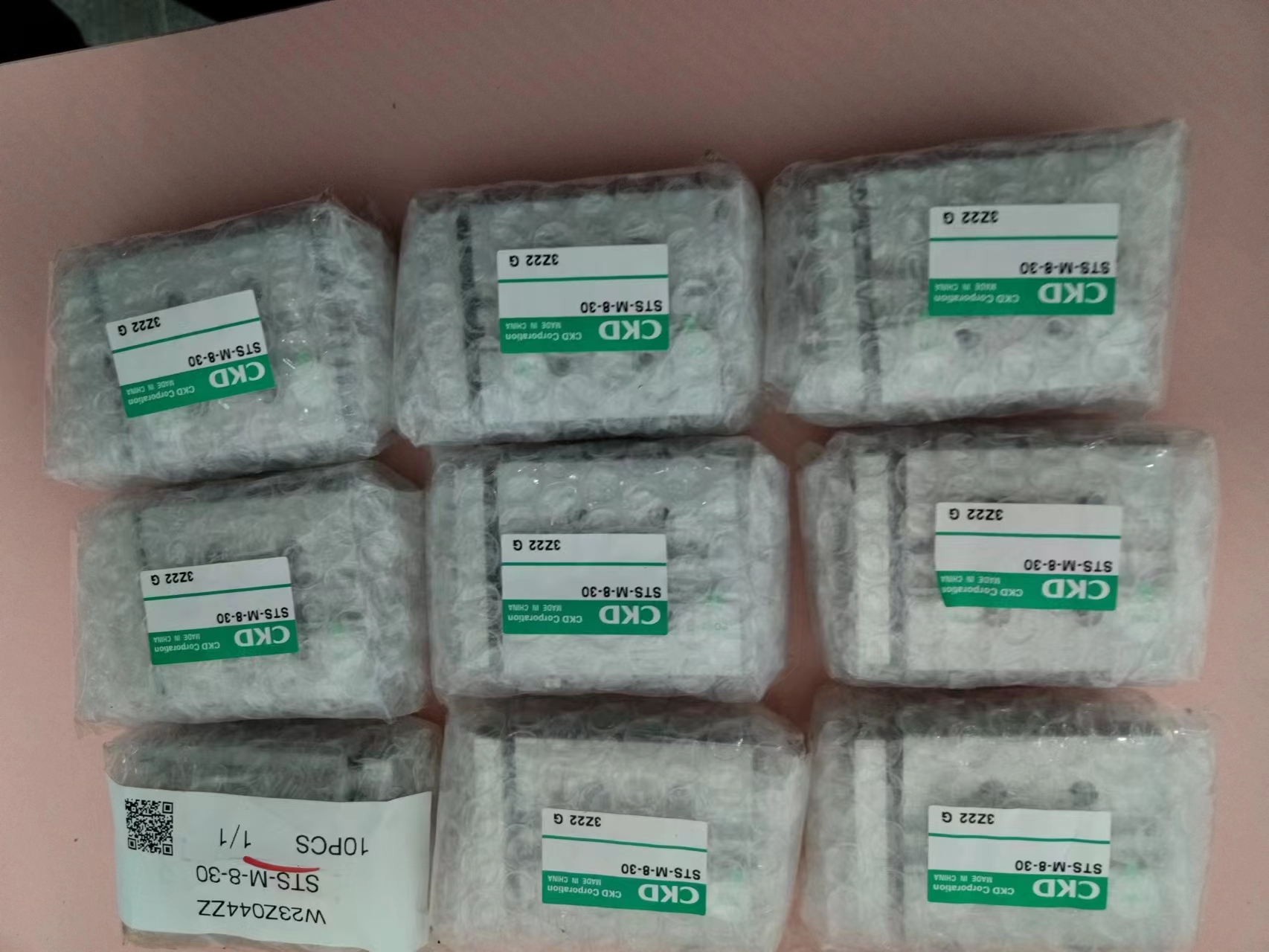

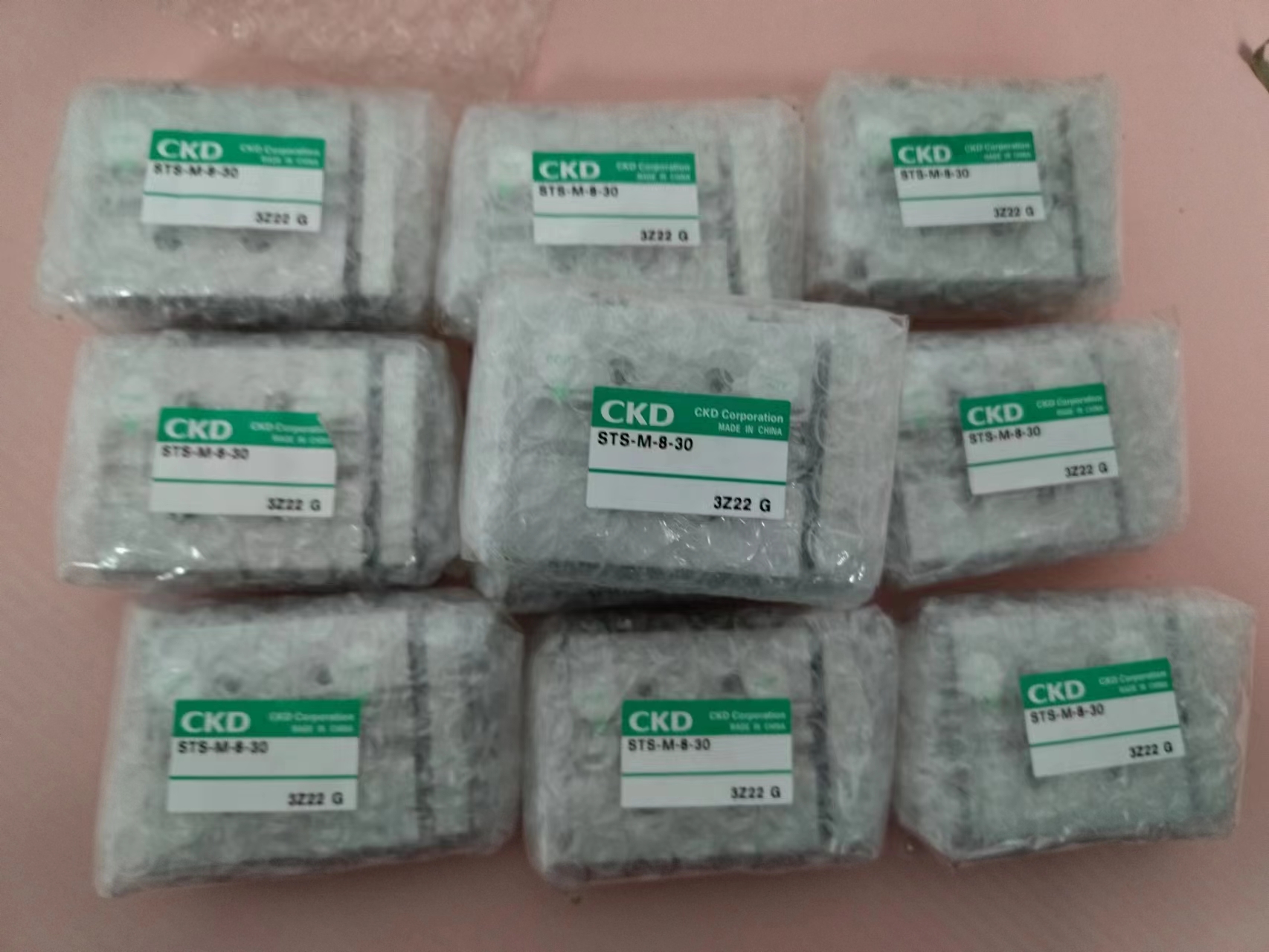

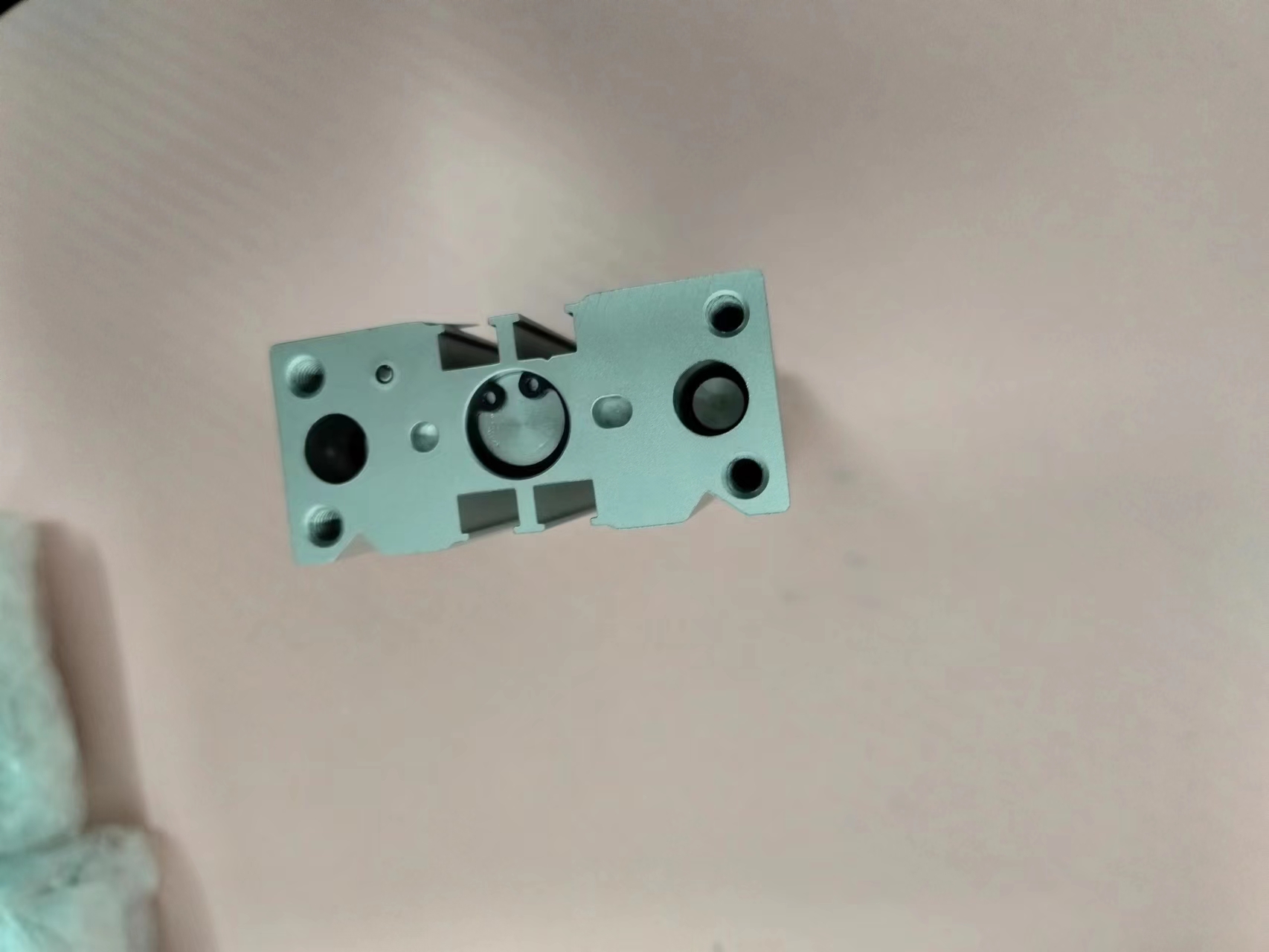

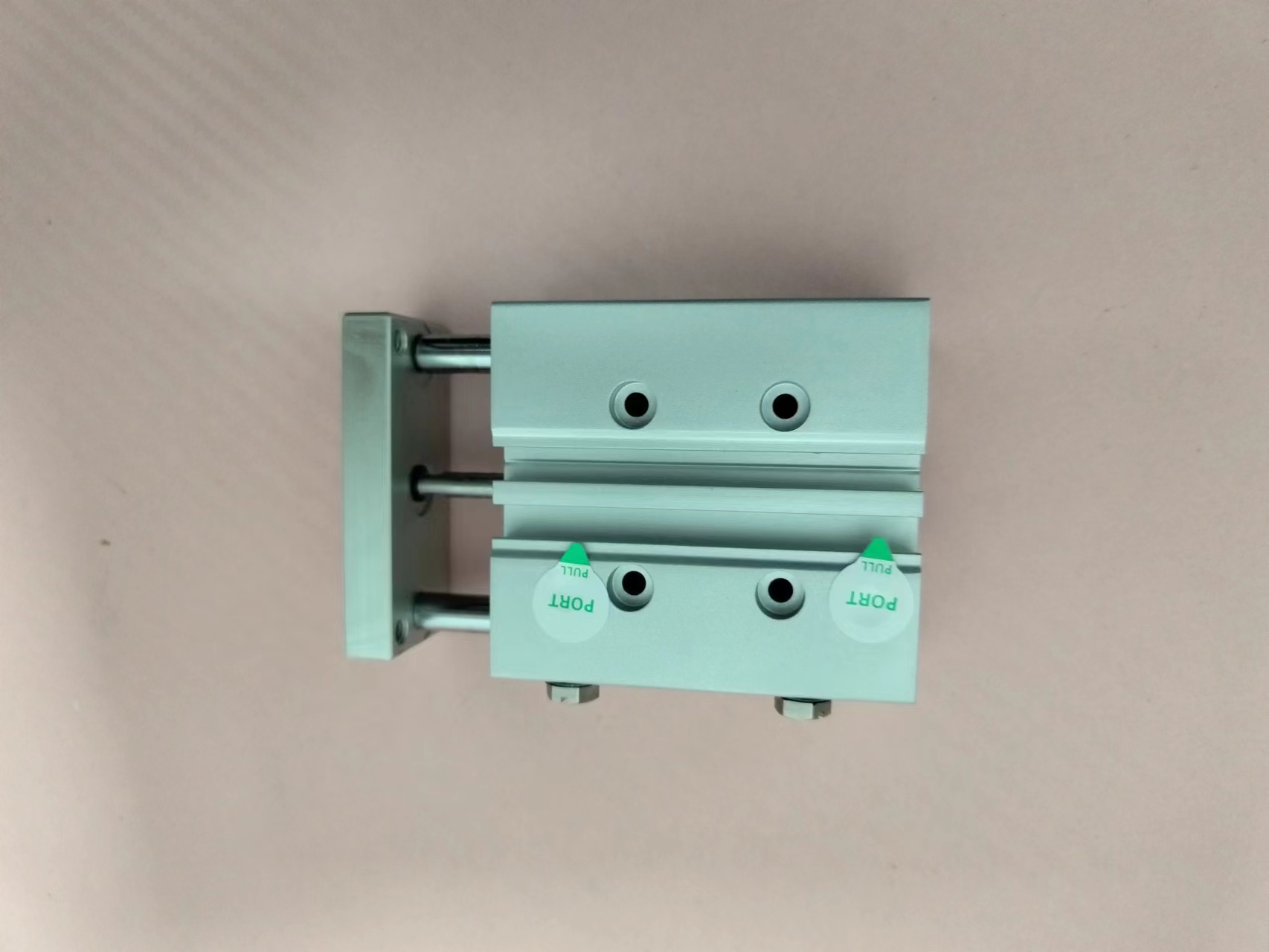

工控类日本CKD喜开理电商MRO供应链日本CKD喜开理气缸STS-M-8-30

电商MRO供应链日本CKD喜开理气缸STS-M-8-30

货号: STS-M-8-30

库存: 紧张

电询

简介

参数类别具体参数备注基础规格型号：STS-M-8-30类型：双作用单杆型带导杆气缸缸径：8mm行程：30mm安装方式：标准安装操作方式：复动式轴承类型：滑动轴承（金属衬套）附 2 根导杆，高刚性性能参数使用压力范围：0.15-1.0MPa环境温度：-10~60℃不旋转精度：0.01mm/100mm 行…

分类: 工控类, 日本CKD喜开理,

产品详情

参数类别	具体参数	备注
基础规格	型号：STS-M-8-30 类型：双作用单杆型带导杆气缸缸径：8mm 行程：30mm 安装方式：标准安装操作方式：复动式轴承类型：滑动轴承（金属衬套）	附 2 根导杆，高刚性
性能参数	使用压力范围：0.15-1.0MPa 环境温度：-10~60℃ 不旋转精度：0.01mm/100mm 行程耐横向载荷：10N 理论推力（0.5MPa）：25.1N 理论拉力（0.5MPa）：20.1N	适配轻载高精度定位工况
尺寸参数	A（缸体长度）：98mm B（缸体宽度）：25mm C（缸体高度）：32mm 活塞杆直径：4mm 导杆直径：4mm 安装孔规格：M5×0.8 重量：约 280g	适配紧凑安装空间
材质与附件	缸筒：铝合金（硬质阳极氧化）活塞杆 / 导杆：SUS304 端板：铝合金（标准），钢制（选购）密封件：NBR（丁腈橡胶）标配附件：无，气缸开关需单独选购	可适配多种环境
其他参数	最大行程：200mm（Φ8-Φ16 规格）附加功能：高刚性、高精度导轨，附活塞杆止回功能防掉落机构：无（标准）端点锁定：无（标准）	可选购防掉落机构、钢制端板等
