拉伐喷嘴的标称宽度0.7 毫米

宽度尺寸20 毫米

消声器结构类型打开

安装位置任何

顶出器特性高真空 标准

过滤等级40 微米

手动覆盖非制动 此外，通过作按钮

集成功能喷射脉冲阀，电动的 流控制 截止阀 电动 压缩空气过滤器 节气功能，电气 止回阀 气动消声器打开 真空开关

结构设计模块 化

短路保护是的

测量变量相对压力

测量原理压阻式

开关元件功能常开触点 常开触点

开关功能窗口比较器 阈值比较器

象征00992094

阀门功能闭

反极性保护适用于所有电气连接

将输入切换到标准IEC 61131-2 标准

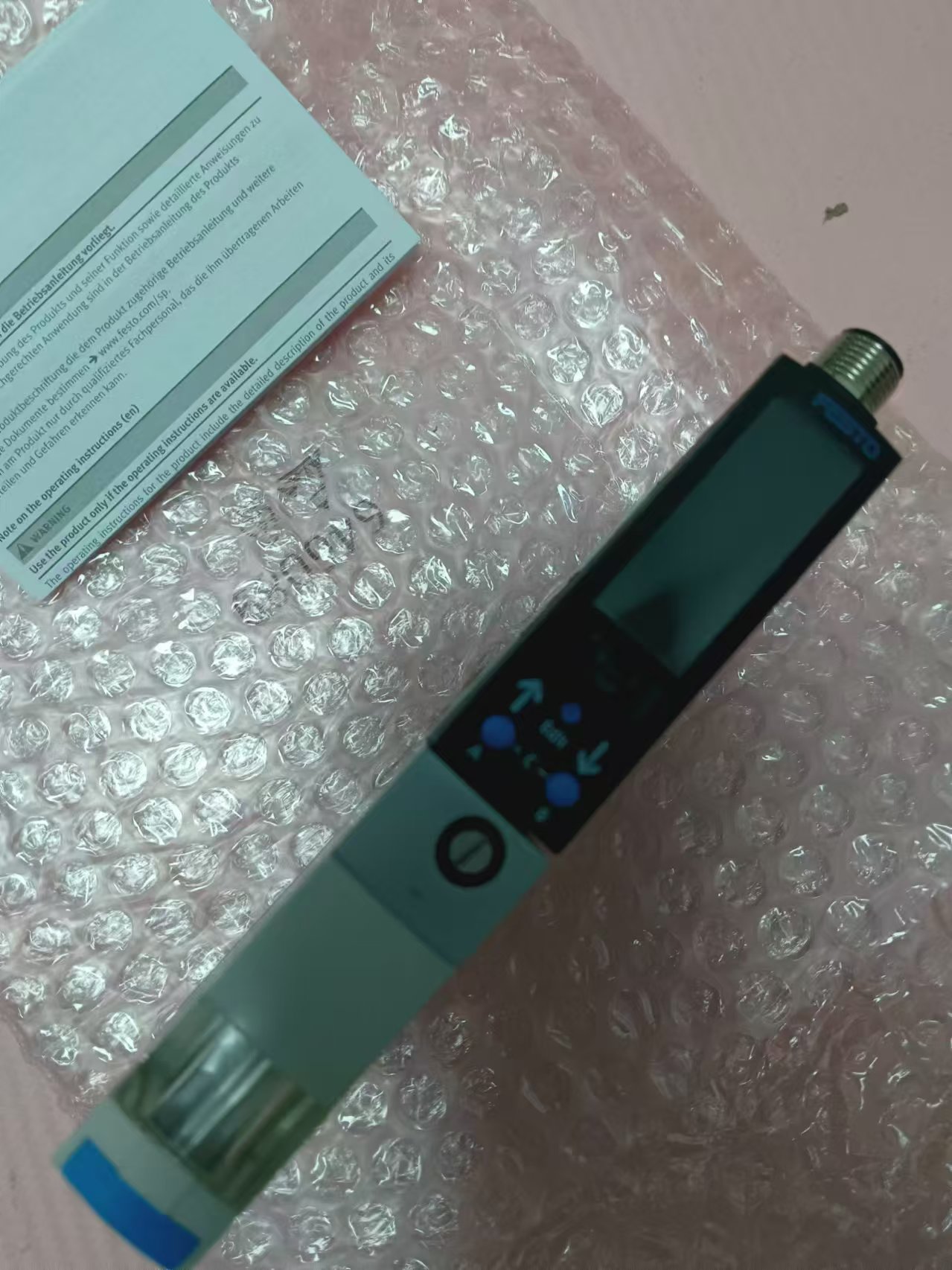

显示器类型4 个字符的字母数字 背光 LCD

显示范围-0.999 巴 ...0 巴

可显示单元酒吧

设置范围滞后-0.9 巴 ...0 巴

设置选项通过显示屏和按钮

开关位置指示液晶显示器

开关状态指示光学的

设置范围阈值-0.999 巴 ...0 巴

工作压力2 巴 ...8 巴

最大真空工作压力4.1 巴

最大真空93 %

标称工作压力6 巴

相对于大气的最大抽吸速率16 升/分钟

标称工作压力下的供气时间0.4 秒

直流工作电压范围20.4 伏 ...27.6 伏

占空比100%

感应式保护电路适用于 MZ、MY 和 ME 线圈

绝缘电压50 伏

空闲电流<70 毫安

最大输出电流100 毫安

剩余电流0.1 毫安

开关量输出2 个 NPN

电压降≤1.5 伏

线圈特性24 V DC：低电流相位 0.3 W，大电流相位 2.55 W

浪涌电阻0.8 kV

过载保护可用

污染水平3

认证RCM 合规标志 c UL us - 认证 （OL）

KC 字符KC EMC公司

CE 标志（见符合性声明）符合欧盟 EMC 指令

UKCA 标志（见符合性声明）查看 EMC 的英国说明

工作介质压缩空气，符合 ISO 8573-1：2010 [7：4：4] 标准

有关作和试点介质的信息不能使用油润滑作

耐腐蚀等级 （CRC）2 - 中等腐蚀应力

LABS （PWIS） 一致性VDMA24364 区 III

介质温度0 °C ...50 摄氏度

相对空气湿度5 - 85 %

标称工作压力下的噪音水平58 分贝（A）

防护等级IP65 防护等级

防护等级第三

环境温度0 °C ...50 摄氏度

最大拧紧扭矩0.8 Nm，带内螺纹 2.5 Nm，带通孔

产品重量330 克

压力测量范围-1 巴 ...0 巴

精度（满量程 ± % ）3 %FS

重现性，开关值 FS0.6 %

输入开关逻辑NPN（负向开关）

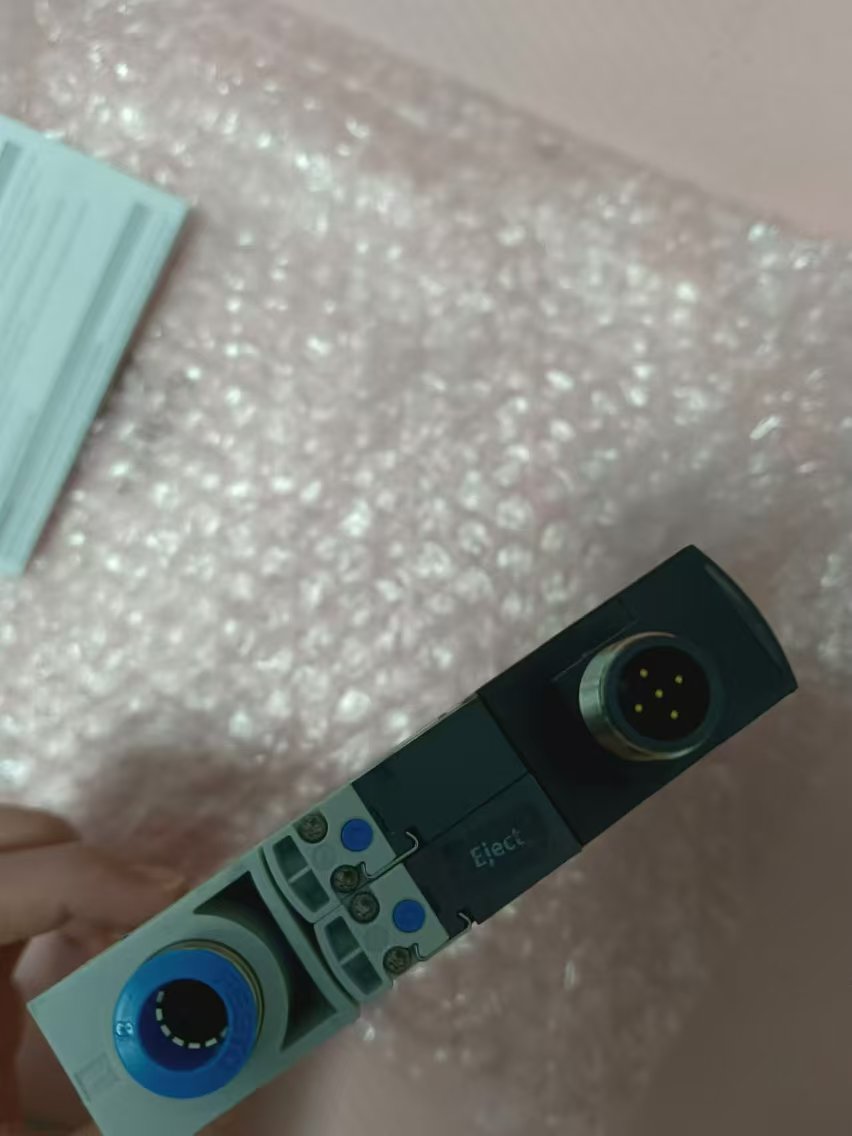

电气连接5 针 M12x1 系列 插头

安装类型带通孔 带内螺纹 带附件

气接口 1QS-8 系列

气动接头 3集成气动消声器

真空连接QS-8 系列

材料说明符合 RoHS 标准

密封件材料丁腈橡胶

内螺纹喷嘴材料聚 甲醛

压缩空气过滤材料织物 PA 烧结钢

过滤器外壳材料PA 增强

外壳材料压铸铝 PA 增强

调节螺钉材料钢

消声器材料锻造铝合金 PU泡沫

螺钉材质钢

检查窗材料PA

插头外壳材料黄铜， 镀镍

插针触点材料黄铜， 镀金

销的材料钢

喷嘴材料锻造铝合金

键盘材料TPE-U 系列

气动接头材料黄铜， 镀镍
