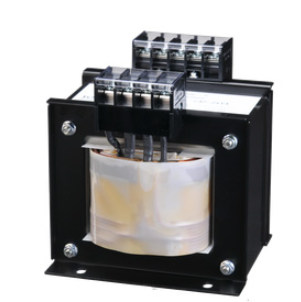

日本TOYOZUMI丰澄电机变压器TZ22-500A2

货号: TZ22-500A2

库存: 紧张

品牌: 日本TOYOZUMI丰澄电机

电询

简介

单相双绕组 50/60Hz耐压 AC1.5kV适用标准：JIS C-1 6436kVA以下，JIS C-1/5310 6436kVA以上100VA~500VA为E级绝缘（温升75C以下），750VA~5kVA为F级绝缘（温升100C以下）具有初级和次级静电屏蔽不含 10 种符合 RoHS 指令的物质

分类: 仪器仪表类, 日本TOYOZUMI丰澄电机,

产品详情

单相双绕组200V/200V系列

200V 与 200V 隔离变压器，非常适合降低电源噪声和防止设备漏电流

单相双绕组 50/60Hz
耐压 AC1.5kV
适用标准：JIS C-1 6436kVA以下，JIS C-1/5310 6436kVA以上
60VA~500VA为A类绝缘（温升60°C以下），1kVA~5kVA为B类绝缘（温升80°C以下）
5kVA提供H型绝缘（温升120°C以下）
具有初级和次级静电屏蔽

名字	规范				尺寸（毫米）				安装尺寸（毫米）		推荐的安装螺钉	端子螺钉	端子间距（毫米）	质量（公斤）	规格	二维 CAD	二维 CAD
名字	电压（V）	次级电流（A）	容量（VA）	悰滹	一个	B	H	L	一个	b	推荐的安装螺钉	端子螺钉	端子间距（毫米）	质量（公斤）	规格	二维 CAD	二维 CAD
TZ22-060A	初级电压 1/180/200/220 次级电压 2/200/220	0.3	60	1	79	71	69	105	93		M4			1.4	PDF格式	DXF	DXF
TZ22-100A2型		0.5	100	2	88	90	101		78	71	M4	M3.5	6.8	2.3	PDF格式	DXF	DXF
TZ22-150A2型		0.75	150	2	99	92	110		86	74	M5	M3.5	6.8	2.7	PDF格式	DXF	DXF
TZ22-200A2型		1	200	2	99	107	110		86	89	M5	M3.5	6.8	3.5	PDF格式	DXF	DXF
TZ22-300A2型		1.5	300	2	109	126	111		100	97	M5	M4	8.7	4.9	PDF格式	DXF	DXF
TZ22-500A2型		2.5	500	2	136	123	135		122	92	M6	M4	8.7	7.9	PDF格式	DXF	DXF
TZ22-01KB2		5	1k	2	157	132	150		110	92	M6	M4	8.7	10.5	PDF格式	DXF	DXF
TZ22-015KB		7.5	1.5k	2	178	155	186		115	99	M6	M5	13.5	14.5	PDF格式	DXF	DXF
TZ22-02KB		10	2k	2	178	191	186		115	134	M6	M5	13.5	21.2	PDF格式	DXF	DXF
TZ22-03KB		15	3k	2	206	192	226		130	130	M6	M5	13.5	30.8	PDF格式	DXF	DXF
TZ22-04KB		20	4k	2	206	224	226		130	145	M6	M5	13.5	34.5	PDF格式	DXF	DXF
TZ22-05KB		25	5k	2	224	245	247		140	155	M6	M5	13.5	45.7	PDF格式	DXF	DXF
TZ22-05KH		25	5k	2	206	234	226		130	145	M6	M5	13.5	34.5	PDF格式	DXF	DXF

库存状况清单（PDF）
* 库存状况是截至更新日期的库存数量。请注意。

有类似系列（初级电压：单相50/60Hz 200V系统，次级电压：200V系统）

LZ22型 UD22型 ZC22型对比表

兼容的 TYC 案例（ TYC 案例详细信息）
名字	适合案例
TZ22-060A ※1 TZ22-100A2 ※1	TYC-100型
TZ22-150A2 ※1 TZ22-200A2 ※1 TZ22-300A2 ※1	TYC-300型
TZ22-500A2 ※1	TYC-500型
TZ22-01KB2	TYC-01K
TZ22-015KB TZ22-02KB	TYC-02K
TZ22-03KB TZ22-04KB TZ22-05KH	TYC-03K
TZ22-05KB	TYC-05K

*1 销售额定初级电压为 100 V 至 300 V 或更低、额定频率为 50 Hz 或 60 Hz 或两者兼而有之、额定容量为 500 VA 或更低的变压器时，可能需要根据《电器安全法》获得批准。

关于 TZ22 系列接线和连接

确保进行焊接工作。 - 如果连接在焊接不完全状态下通电，会异常发热，导致故障。
接线期间或接线后请勿在接线片/引脚端子上施加张力。另外，请勿弯曲或抬起端子或施加不合理的力。 - 这可能会导致线圈出口线（从内部绕组连接到端子的电线）断裂。

连接应限制为每个端子两个螺钉。
使用绝缘或绝缘管压接端子，以确保绝缘距离。
直接连接电线时，将电线涂层剥离长度的长度剪下比垫圈宽度长约1~2mm，插入至电线涂层接触固定金属的端子螺钉，如下图所示。连接两根电线时，使用相同尺寸的电线将其插入端子螺钉的两侧，并以规定的扭矩拧紧。
确保端子螺钉拧紧扭矩基于下表中的值。 - 如果拧紧扭矩不足，连接可能会发热或电线脱落，从而导致触电、短路或火灾等严重事故。

螺丝尺寸	M3.5	M4		M5	M6
螺丝的种类	针	针	※绝缘体	针	针	※绝缘体
拧紧扭矩（N・m）	0.8~1.2	1.2~2.0	0.9~1.1	2.0~2.5	3.5~5.0	2.7~3.3

*绝缘子用于抗雷变压器
